STMicroelectronics (STMicro) a annoncé le biocapteur ST1VAFE3BX, une puce hautement intégrée qui combine « une détection cardio et neurologique avec un suivi de mouvement et des fonctionnalités d’IA intégrées », et destinée aux appareils portables de santé et de fitness.

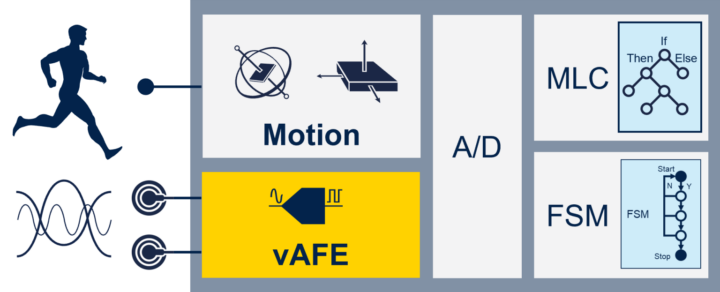

La puce de biocapteur ST1VAFE3BX intègre des entrées biopotentielles avec un accéléromètre et un noyau d’apprentissage automatique pour réduire la consommation d’énergie. Il est doté d’un frontal analogique vertical complet (vAFE) pour une détection simplifiée des signes vitaux en électrocardiographie, électroencéphalographie et autres applications de surveillance des soins de santé. La détection inertielle par l’accéléromètre est synchronisée avec la détection du biopotentiel « pour déduire tout lien entre les signaux mesurés et l’activité physique ».
Le noyau d’apprentissage automatique (MLC) intégré et la machine à états finis (FSM) permettent une reconnaissance précise et à très faible consommation d’énergie du biopotentiel avec un degré de réactivité qui serait plus rapide que la norme industrielle actuelle.

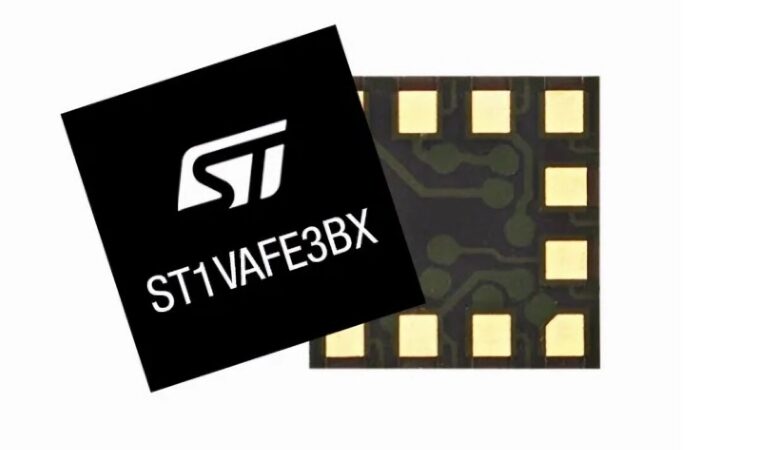

Le ST1VAFE3BX est destiné aux applications dans les appareils portables de santé et de fitness tels que les montres intelligentes, les patchs intelligents, les bracelets de sport, les bagues connectées et les lunettes intelligentes. Il est livré dans un petit boîtier LGA de 2 x 2 x 0,74 mm pour économiser des coûts et de l’espace sur le PCB.
Nous avons déjà couvert d’autres produits de surveillance biométrique tels que le Healthy Pi Move, le Onera Biomedical-Lab-on-Chip, HealthyPi 5 et WallySci E3K.
Spécifications STMicro ST1VAFE3BX :
- Deux canaux pour la détection des signaux biopotentiels et le suivi des mouvements
- Canal de détection de signal biopotentiel avec hub analogique
- Amplificateur d’entrée différentielle monocanal (vAFE)
- Gain et impédance d’entrée programmables
- Résolution ADC 12 bits
- Débit de données de sortie (ODR) jusqu’à 3 200 Hz (hub analogique/canal vAFE uniquement)
- Canal accéléromètre
- Faible bruit jusqu’à 220 µg/√Hz
- ±2g/±4g/±8g/±16g pleine échelle programmable
- Débit de données de sortie (ODR) de 1,6 Hz à 800 Hz
- Canal de détection de signal biopotentiel avec hub analogique
- Stockage de données – FIFO intégré : jusqu’à 128 échantillons de données d’accéléromètre et de hub analogique/vAFE ou 256 échantillons de données d’accéléromètre à basse résolution
- Interface hôte – Interface de sortie numérique haute vitesse I2C, SPI ou MIPI I3C
- Caractéristiques
- Noyau d’apprentissage automatique intégré pour les données de hub analogique/vAFE jusqu’à 1,6 kHz
- Machine à états finis programmable pour données hub analogique/vAFE jusqu’à 1,6 kHz
- Podomètre avancé, détecteur de pas et compteur de pas
- Auto-test
- Auto-configuration adaptative (ASC) basée sur la sortie du traitement du capteur (FSM/MLC)
- Gestion de l’alimentation
- Tension d’alimentation – 1,62 V à 3,6 V
- Alimentation E/S indépendante pour les interfaces I2C et SPI – 1,62 V à 3,6 V
- Alimentation E/S indépendante pour interface MIPI I3C – 1,08 V à 3,6 V (plage étendue)
- Courant d’alimentation à 50 µA (typique)
- Mise hors tension : 2,2 µA
- Dimensions – 2,0 x 2,0 x 0,74 mm (maximum), LGA 12 broches
- Plage de températures de fonctionnement – -40°C à +85°C
- Survie aux chocs – Jusqu’à 10 000 g
- Conformité – Conforme ECOPACK et RoHS

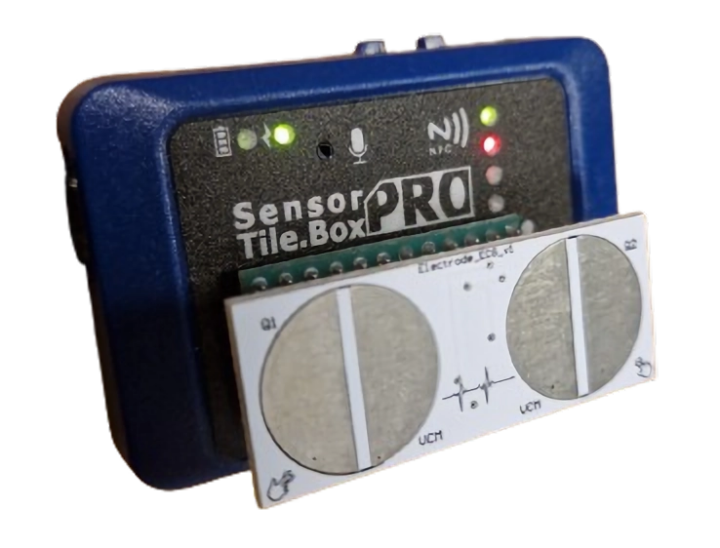

Du côté logiciel, STMicro fournit des outils logiciels tels que MEMS Studio dans ST Edge AI Suite et des outils de configuration d’arbre de décision pour le cœur de l’apprentissage automatique. Pour mettre en valeur le potentiel du biocapteur, STMicro a intégré le ST1VAFE3BX dans une carte avec deux électrodes qui peuvent être installées sur le SensorTile.box PRO ou sur le STEVAL-MKI109V3 pour évaluation.
Le biocapteur AI ST1VAFE3BX est disponible sur l’eSTORe (échantillons gratuits) et chez les distributeurs à 1,50 $ l’unité pour les commandes de 1 000 unités et plus. Des informations supplémentaires peuvent être trouvées sur la page produit et dans le communiqué de presse. L’appareil sera également exposé aux visiteurs du stand ST, hall C3 101, au salon Electronica 2024 à Munich, du 12 au 15 novembre.
