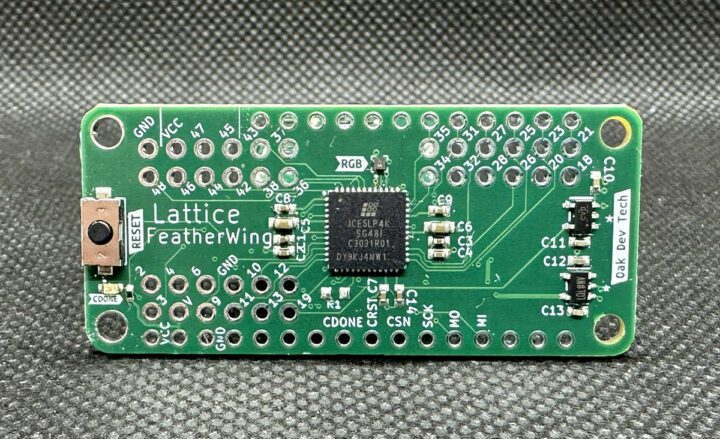

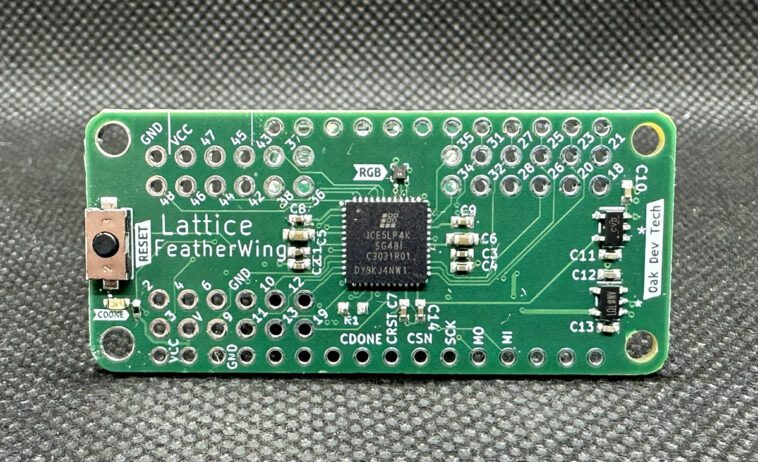

Oak Development Technologies a récemment annoncé Lattice FeatherWing – Une carte de développement basée sur iCE40 conçue pour être contrôlée par Adafruit Feather. Nous avons déjà parlé de l’IcyBlue Feather V2, un développement autonome construit autour d’un FPGA Lattice Semi iCE5LP4K. Mais cette carte FeatherWing est conçue pour ajouter des fonctionnalités à votre carte Adafruit Feather existante.

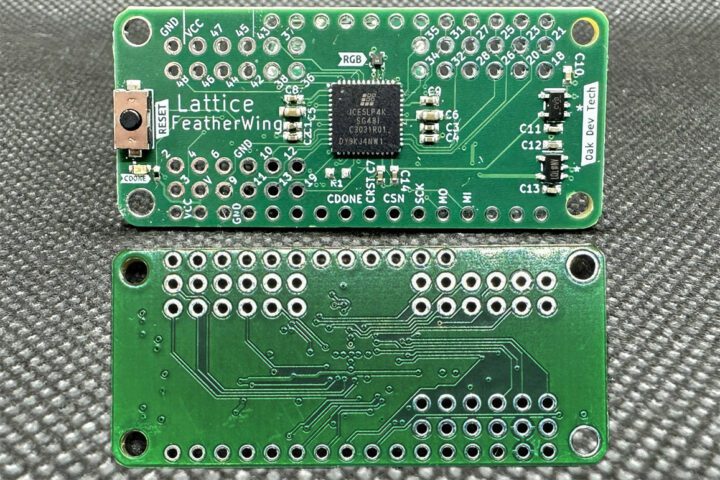

Le Lattice FeatherWing étend votre Adafruit Feather avec un FPGA Lattice iCE5LP4K. Il se connecte et est programmé via SPI afin que vous puissiez utiliser toutes les broches GPIO du FPGA via les blocs d’en-tête. Il existe également une LED RVB intégrée directement connectée aux broches à drain ouvert du FPGA, pour un retour visuel.
Auparavant, nous avons écrit sur de nombreuses cartes de développement basées sur Lattice Semi FPGA, telles que la carte tinyVision.ai Pico-Ice, Silicon Witchery S1 et la carte éducative ULX3S. N’hésitez pas à les consulter si vous souhaitez une carte FPGA autonome.
- FPGA – Famille de treillis semi-iCE40 ICE5LP4K-SG48ITR
- Cellules logiques – Environ 3 520 cellules logiques
- Mémoire – 80 Kbits de RAM bloc intégrée (EBR)
- Intègre deux blocs matériels I2C et SPI pour une fonctionnalité améliorée
- Normes d’E/S prises en charge – LVCMOS33, LVCMOS25 et LVCMOS18
- Blocs de communication
- 2x blocs durs I2C
- 2x blocs durs SPI
- Indicateurs – LED RVB comme indication d’état (entraînement de courant 24 mA)
- Gestion de l’horloge
- Une boucle à verrouillage de phase (PLL) pour une gestion avancée de l’horloge
- Plusieurs oscillateurs sur puce pour un fonctionnement autonome
- GPIO – 47 GPIO accessibles
- Facteur de forme – Facteur de forme Adafruit Feather
Comme la précédente carte IcyBlue Feather V2, cette carte est également compatible avec des outils open source comme IceStorm et des logiciels propriétaires de Lattice Semiconductor, tels que Diamond Programmer.
À part cela, peu d’informations sont disponibles, mais la société affirme que tous les exemples précédents sur leurs dépôts GitHub seront compatibles avec cette carte. Au moment de la rédaction de cet article, aucun schéma ou fichier de conception pour la carte n’est disponible, mais ils devraient l’être à l’avenir. vous pouvez mettre la main sur cette carte de développement unique dans le magasin Oak Development Technologies Tindie au prix de 24,95 $.
