Lancement de la carte WiFi Arduino GIGA R1 avec MCU STM32H7, jusqu’à 76 broches d’E/S

Lancement de la carte WiFi Arduino GIGA R1 avec MCU STM32H7, jusqu'à 76 broches d'E/S

La carte WiFi Arduino GIGA R1 apporte le microcontrôleur Cortex-M7/M4 double cœur STM32H7 présent dans les cartes Portenta H7 au plus grand facteur de forme Arduino Mega/Due avec jusqu’à 76 broches GPIO.

Comme son nom l’indique, la carte est également livrée avec un module WiFi 4 (et Bluetooth 5.1), ainsi qu’une prise audio, un port USB Type-C pour la programmation, un port hôte USB 2.0 Type-A et des connecteurs supplémentaires pour un écran et une caméra.

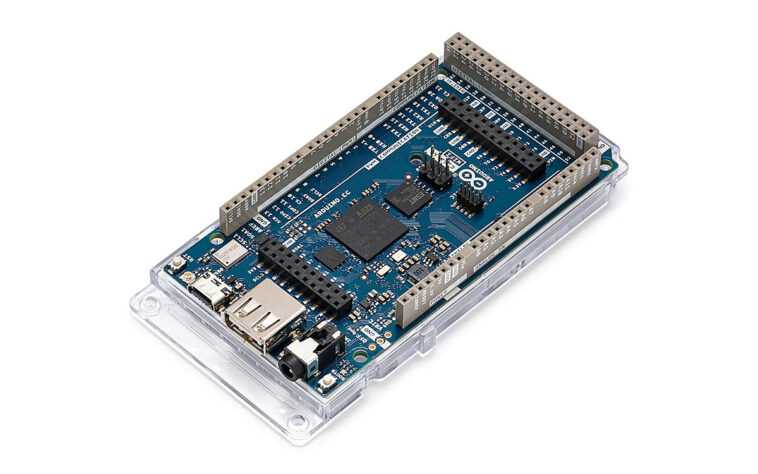

Arduino GIGA R1 Wi-Fi

Spécifications de la carte WiFi Arduino GIGA R1 :

  • Microcontrôleur – STMicro STM32H747XI Cortex-M7 @ 480 MHz + M4 @ 200 MHz MCU avec 2 Mo de mémoire Flash double banque, 1 Mo de RAM, accélérateur matériel graphique Chrom-ART
  • Mémoire système – SDRAM 8 Mo
  • Stockage – 16 Mo QSPI NOR flash
  • Connectivité – WiFi 2,4 GHz 802.11b/g/n jusqu’à 65 Mbps et Bluetooth 5.1 BR/EDR/LE via le module Murata 1DX
  • Affichage – embase 20 broches (J5)
  • Caméra – Connecteur de caméra Arducam 20 broches (J6)
  • USB
    • 1x port USB Type-C pour la programmation et HID
    • 1 port hôte USB 2.0 de type A
  • Audio – Prise audio 3,5 mm
  • E/S
    • En-têtes Arduino MEGA
      • Jusqu’à 76 broches d’E/S (y compris les en-têtes de caméra/d’affichage)
      • 4x UART, 3x I2C, 2x SPI
      • 12x PWM
      • Jusqu’à 12x entrées analogiques
      • 2x CNA
      • Bus CAN (émetteur-récepteur externe requis)
      • Broches VRT (pour alimenter le RTC) et OFF (pour éteindre la carte)
    • Tension de fonctionnement 3,3 V
    • 8mA par broche d’E/S
  • Sécurité – Élément sécurisé Microchip ATECC608A
  • Débogage – Connecteur JTAG
  • Divers – Bouton de réinitialisation, bouton BOOT0, LED RVB, LED d’alimentation
  • Alimentation – 6 à 24V via la broche VIN
  • Dimensions – 101 x 53 mm

Arduino MEGA STM32H7

Il ne fait pas partie de la famille Arduino Pro et l’Arduino GIGA R1 WiFi perd certaines des fonctionnalités de la série Portenta H7 sans prise en charge de DisplayPort sur USB-C, pas de PHY Ethernet 10/100M intégré, pas de connecteurs haute densité , aucun support de batterie intégré et la plage de température n’est pas spécifiée.

Pourtant, la nouvelle carte dispose de nombreuses E/S, d’une connectivité WiFi et Bluetooth, et d’un microcontrôleur puissant qui la rend adaptée à une gamme d’applications telles que la robotique, l’IoT, la musique, la vision par ordinateur et les projets nécessitant un traitement en temps réel tels que contrôle moteur.

Schéma fonctionnel du WiFi Arduino GIGA R1
Diagramme

Tout comme les cartes Portenta, la carte WiFi Arduino GIGA R1 peut être programmée avec l’IDE Arduino ou MicroPython, et la société affirme que grâce à la conception à double cœur, deux programmes peuvent s’exécuter simultanément avec les deux cœurs exécutant le code Arduino, ou un cœur exécutant une esquisse Arduino et l’autre un script MicroPython. Vous trouverez des instructions pour démarrer sur le site Web de documentation.

La carte WiFi Arduino GIGA R1 est disponible dès maintenant au prix de 72,82 $ ou 68,70 euros sur la boutique Arduino.
