L’affichage en ligne E-PAPER sans batterie de 7,5 pouces NFC V2 obtient une nouvelle puce NFC et une « méthode de clignotement rapide »

En 2020, nous avons écrit sur l’écran NFC E-Paper sans batterie de Waveshare, qui peut fonctionner sans batterie et tire de l’alimentation et des données d’un smartphone compatible NFC ou du carte NFC ST25R3911B de la société. Waveshare a maintenant publié une version V2 de cet écran avec une nouvelle puce NFC améliorée, une «méthode de clignotement rapide» et un contraste amélioré.

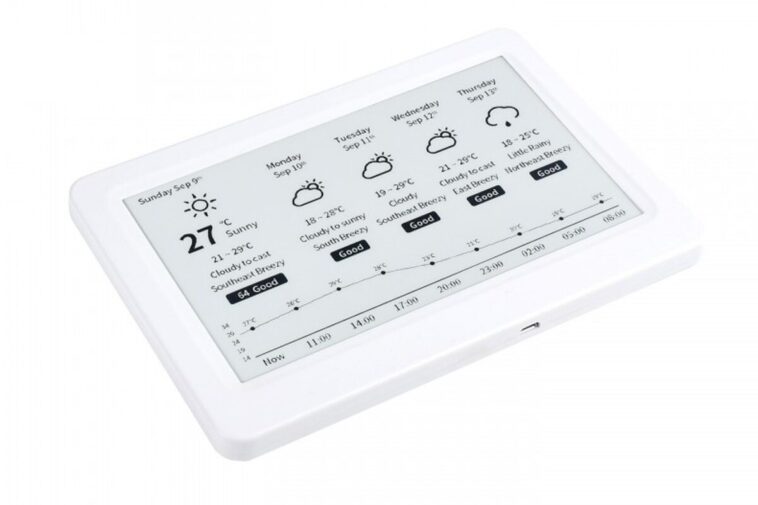

Le nouvel écran en papier électronique de 7,5 pouces de 7,5 pouces de 7,5 pouces propose une résolution de 800 × 480 et des mises à jour via un smartphone ou un lecteur compatible NFC. Il offre un angle de vision de 170 ° et est livré dans une coque en plastique ABS durable. La carte NFC ST25R3911B autorise les mises à jour via USB, carte SD ou port série, avec un verrouillage de mot de passe en option. Cependant, un positionnement NFC précis est requis pour les mises à jour. Ces fonctionnalités le rendent idéal pour les étiquettes d’étagère, les étiquettes d’équipement et d’autres applications.

Waveshare 7,5 pouces NFC e-paper Affichage V2 Spécifications:

• Affichage de papier électronique de 7,5 pouces
  • Résolution de 800 × 480
  • Afficher la couleur en noir et blanc
  • Angle de vision de 170 °
  • Temps de rafraîchissement – Temps de transfert de données 5S + (c’est la même chose que la version originale, il n’est donc pas clair que la «méthode de clignotement rapide» est / signifie)
  • Pas de rétro-éclairage; conserve la dernière image sans électricité

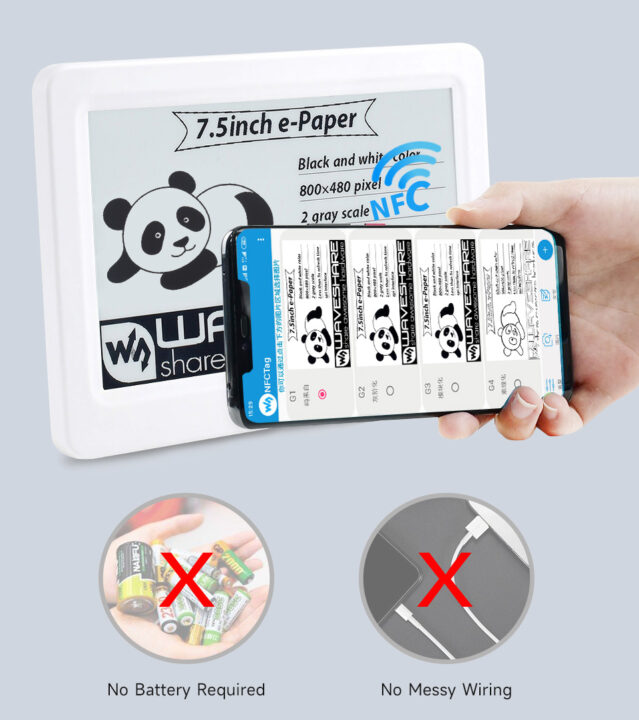

• Connectivité sans fil – Transmission d’image via des smartphones compatibles NFC ou des lecteurs de cartes NFC
• Misc – coque en plastique ABS pour la durabilité
• Alimentation – sans fil sur NFC

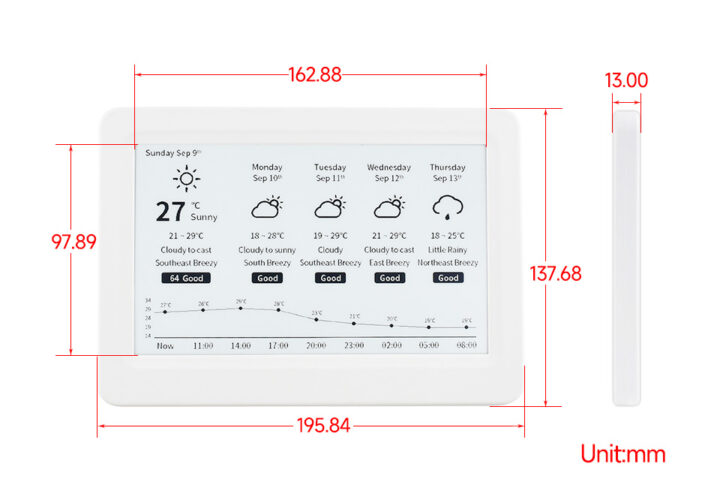

• Dimensions
  • Aperçu – 195.84 × 137,68 × 13,00 mm
  • Zone d’affichage – 163,2 × 97,92 mm
• Environnement
  • Température de fonctionnement – 0 ° C à 50 ° C
  • Température de stockage – ≤ 30 ° C, humidité ≤55% RH (max 6 mois)
  • Température de transport – -25 ° C à 70 ° C (max 10 jours)

En termes de logiciels, la société mentionne que cet affichage a ses propres applications Android (NFTAG) et iOS (E-Tag) dédiées à travers lesquelles les utilisateurs peuvent télécharger et gérer les images sans fil via NFC.

L’application Android permet aux utilisateurs de transférer des images à partir de smartphones compatibles NFC exécutant Android 4.0 ou version ultérieure, bien qu’il soit incompatible avec les téléphones Samsung et Google en raison des limitations de NFC. L’application iOS fournit des fonctionnalités similaires pour les appareils Apple. Les utilisateurs peuvent personnaliser le contenu affiché avec des effets d’image intégrés, notamment en niveaux de gris, des modèles de bloc, des croquis, etc. Les utilisateurs ont également la possibilité de télécharger des images via NFC à l’aide de la carte NFC Waveshares ST25R3911B via une carte SD ou UART, ajoutant de la flexibilité pour les applications industrielles et commerciales.

La société fournit également une page Wiki pour le module d’affichage où vous pouvez trouver des manuels détaillés, un SDK Android et des conseils de dépannage, ainsi que d’autres documents qui couvrent la configuration, l’utilisation des applications, les méthodes de rafraîchissement et les FAQ pour un fonctionnement optimal.

Auparavant, nous avons écrit sur l’écran E-Paper Color ESL Waveshare, qui est conçu pour les applications Electronic Shelf Étiquettes (ESL). Nous avons également écrit sur d’autres écrans en papier électronique comme le cadre d’encre de 7,3 pouces, qui est un affichage EPAPAP de Pico 2 W conçu pour des applications de faible puissance telles que les tableaux de bord domestique, la visualisation des données des capteurs et les écrans d’image statiques. Ensuite, il y a aussi le mouvement Inkplate 6, un affichage en papier électronique de 6 pouces basé sur ESP32 avec un taux de rafraîchissement partiel de 11fps, ce qui réduit la latence évidente dans le contenu dynamique tel que les vidéos, les animations et le texte de défilement.

Waveshare vend l’affichage en ligne E-Paper sans batterie en NFC V2 sur AliExpress pour 68 $, Amazon (pas de prix, en rupture de stock pour l’instant), et son propre magasin pour 74,99 $ plus l’expédition.
