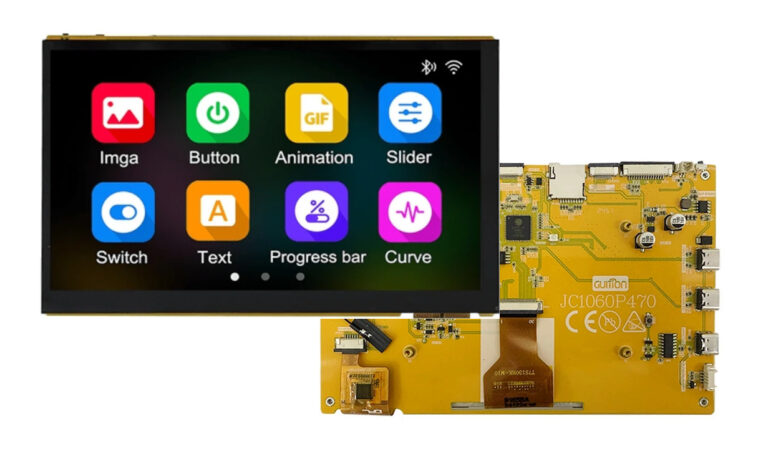

Guition JC1060P470C est une carte ESP32-P4 avec un écran tactile intégré de 7 pouces et un module WiFi 6 et Bluetooth 5 ESP32-C6 et une connectivité sans fil. L’affichage dispose également d’une carte microSD pour le stockage, d’un connecteur MIPI CSI pour ajouter une caméra, quelques ports USB-C et deux connecteurs FPC pour l’extension GPIO.
Il s’agit d’une version plus intégrée du tableau ESP32-P4-EV-EV qui peut être utilisée pour les applications HMI et qui est compatible avec l’outil de conception en ligne de Guition Designer pour créer des interfaces utilisateur graphiques basées sur LVGL.

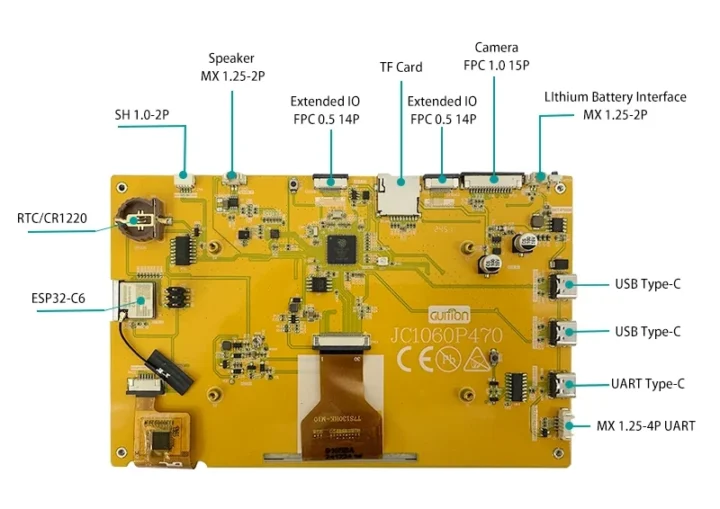

Guition JC1060P470C Spécifications:
- Microcontrôleur – Systèmes EspressIF ESP32-P4
- Processeur
- CPU DUAL-Core RISC-V HP (haute performance) jusqu’à 400 MHz avec extension d’instructions AI et FPU à précision unique, 768 Ko de SRAM sur puce
- Single-Risc-V lp (basse puissance) MCU Core @ jusqu’à 40 MHz avec 8 Ko de RAM TCM à wates zéro
- Mémoire – 768 Ko HP L2Mem, 32 Ko LP SRAM, 8 Ko TCM
- Rom – 128 kb HP Rom, 16 Ko Lp Rom
- GPU – Accélérateur de traitement des pixels 2D (PPA)
- VPU – Prise en charge des codecs H.264 et JPEG
- Processeur
- Stockage
- 16 Mo de flash SPI
- Emplacement pour carte microSD
- Affichage I / F – Affichage IPS à écran tactile capacitif de 7 pouces avec une résolution 1024 x 600, 16,7 m de couleurs; Remarque: Sur la base des spécifications, il existe un autre modèle JC1060P470N sans fonction d’écran tactile
- Caméra I / F – connecteur FPC MIPI CSI à 15 broches
- Connecteur de haut-parleur audio – 2 broches
- Sans fil – Module ESP32-C6-MINI-1U pour WiFi 6 et Bluetooth 5 Connectivité avec une antenne externe
- USB – 3x ports USB Type-C, y compris un pour le débogage
- Débogage
- Connecteur USB-UART Type-C
- Connecteur UART de 1,25 pouce à 4 broches
- Extension – 2x connecteurs FPC d’extension d’E / S à 14 broches
- Misc – RTC avec support de batterie CR1220
- Alimentation électrique
- 5V via le port USB-C
- Connecteur de batterie au lithium à 2 broches
- Consommation d’énergie – environ 600mA
- Dimensions – 164,9 x 104 mm
- Poids – 260 grammes
- Plage de températures – Fonctionnement: -20 à + 70 ° C; Stockage: -30 à + 80 ° C
La société pointe vers l’affichage (JD9165) et les pilotes à écran tactile (GT911) sur le référentiel GitHub de la solution ESP IoT, et partage également un fichier zip avec un manuel d’utilisation, des schémas PDF, des fiches de données et des échantillons de code pour le cadre ESP-IDF et l’ide Arduino.

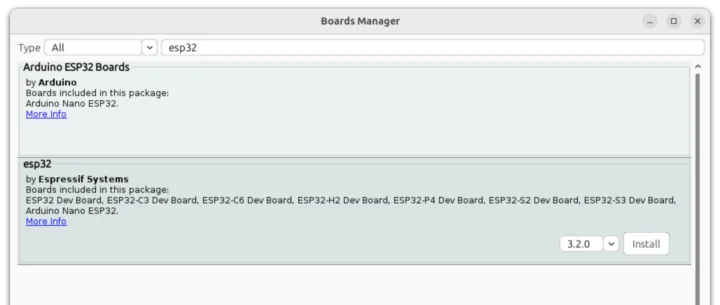

Le soutien à l’ESP-IDF était attendu, mais je suis plus surpris par Arduino, car le support ESP32-P4 dans Arduino ESP32 est toujours un travail en cours, avec des fonctionnalités telles que MIPI DSI et CSI à prendre en charge. Il y a plus d’exemples Demo_idf, mais le croquis Arduino est appelé « ESP32P4_ARDUINO_MIPI-DSI_LVGL.ino », indiquant que l’affichage fonctionne et la bibliothèque LVGL est utilisée pour l’interface utilisateur. Il s’avère qu’il existe un package de cartes «ESP32» distinct fourni par EspressIF Systems pour la carte de développement ESP32-P4 et quelques autres planches, et c’est ce qui est utilisé ici.

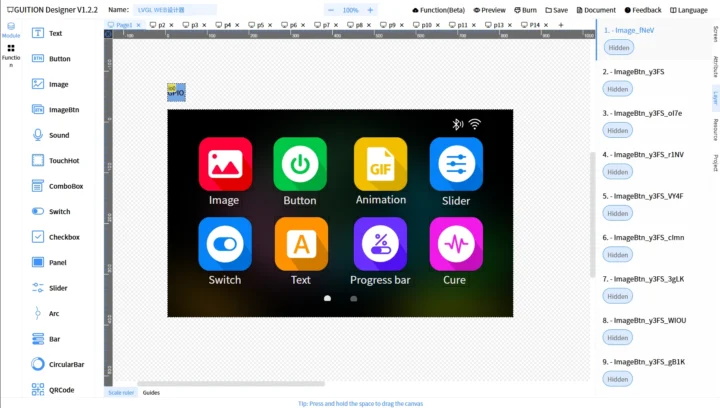

Je n’avais jamais entendu parler de Guition, mais Guition Designer est une interface GUI LVGL basée sur le Web développée en Chine qui fournit une alternative au populaire studio Squareline pour Windows, Linux et MacOS. La documentation est uniquement en chinois, mais si je le comprends, Guition Designer est gratuit et la société gagne de l’argent en vendant des affichages au lieu des licences logicielles.
L’écran tactile JC1060P470C ESP32-P4 JC1060P470C est vendu sur AliExpress pour 37 $, et je peux également voir un écran ESP32-P4 de 10 pouces (JC8012P4A1C) pour 43,75 $.
