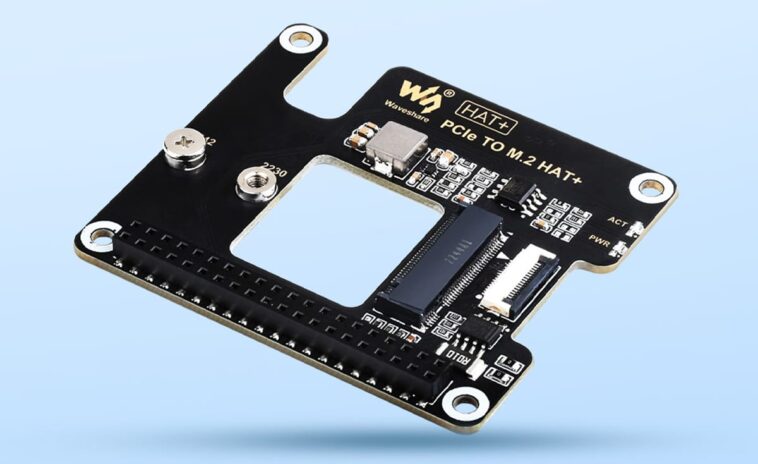

L’adaptateur Waveshare PCIe vers M.2 est un module PCIe vers M.2 HAT+ peu coûteux pour le Raspberry Pi 5 conçu pour les SSD PCIe Gen2 et Gen3. Il est compatible avec les tailles SSD standard de 2230/2242 et comporte des LED d’indicateur d’état, une puce de surveillance de l’alimentation, une EEPROM et un évent de ventilateur de refroidissement pour garder les températures sous contrôle lors d’une utilisation intensive.
Ce n’est pas le premier adaptateur Raspberry Pi 5 prenant en charge les SSD NVMe (ou accélérateur AI), car nous avons déjà exploré le HatDrive de PineBerry Pi, adapté aux SSD 2230, 2242 et 2280 jusqu’à des vitesses PCIe Gen3 et la base Pimoroni NVMe avec un design différent et compatible avec plusieurs pilotes 2230, 2242, 2260 et 2280 jusqu’à des vitesses PCIe Gen3. Il y a quelques jours, nous avons déjà parlé du PoE HAT(F) de Waveshare, qui partage un facteur de forme similaire avec l’adaptateur Waveshare PCIe To M.2 et utilise la nouvelle norme HAT+ pour fournir 24 W de puissance au Raspberry Pi 5.
Spécifications de l’adaptateur Waveshare PCIe vers M.2 :
- Compatibilité:
- Conçu spécifiquement pour Raspberry Pi 5 SBC
- Prend en charge la norme HAT+
- Interface SSD M.2 :
- Compatible avec les disques SSD M.2 (tailles 2230/2242).
- Prend en charge les modes PCIe Gen2 et Gen3.
- Permet au Raspberry Pi 5 de démarrer directement à partir du SSD.
- Conception et construction :
- Facteur de forme compact.
- Incorpore un évent pour un ventilateur de refroidissement.
- Comprend des LED d’indicateur d’état pour les opérations d’alimentation et de lecture/écriture.
- Équipé d’une EEPROM pour l’identification du chapeau et le stockage des informations sur le produit.
- Dispose d’une puce de surveillance de l’alimentation pour l’état de l’alimentation du SSD.
- Contenu du colis:
- PCIe vers chapeau M.2.
- Embase à 20 broches à double rangée.
- Câble 16 broches (longueur 40 mm).
- Jeu d’entretoises pour le montage.
- Dimensions – 65,00 x 56,50 mm
La page produit fournit les dimensions, les instructions d’installation, le marquage des pièces de la carte et de nombreuses autres informations utiles sur le produit. Cependant, pour ceux qui souhaitent commencer à travailler avec ce produit, vous pouvez trouver un guide et de nombreuses instructions sur la page Wiki.
L’adaptateur Waveshare PCIe vers M.2 est disponible à l’achat sur plusieurs plateformes en ligne. Son prix est de 15,29 $ avec livraison sur Aliexpress. De plus, vous pouvez le trouver sur la boutique en ligne de la société, où il est répertorié au prix de 8,99 $, hors frais d’expédition.
