Adaptateur PI MicroSD-Express : solution ultra-compacte PCB flexible pour Raspberry Pi 5

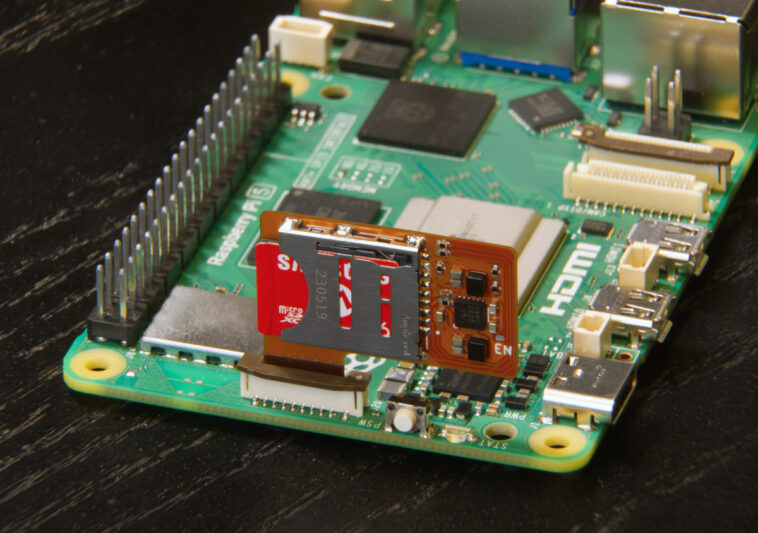

Le marché des extensions de stockage Raspberry Pi 5 s’enrichit d’une alternative minimaliste particulièrement ingénieuse. Comme le rapporte cnx-software, l’adaptateur PI MicroSD-Express de Vassily Petrov révolutionne l’approche des cartes MicroSD Express sur Pi 5 avec un PCB flexible ultra-compact se connectant directement au connecteur PCIe FFC. Contrairement au RPI5-SDEXPRESS-HAT de Will Whang utilisant le GPIO 40 broches et occupant un espace considérable, cette solution tire exclusivement son alimentation du connecteur PCIe, préservant la compatibilité avec autres HATs Raspberry Pi tout en atteignant des vitesses théoriques de 800 MB/s.

PCB flexible et régulateur MICM2230 : design ultra-compact contre RPI5-SDEXPRESS-HAT

L’architecture de l’adaptateur PI MicroSD-Express mise sur l’épurement maximal avec seulement deux composants principaux sur PCB flexible : un slot MicroSD Express et un régulateur DC/DC micro MICM2230 de 800mA. Cette approche minimaliste contraste radicalement avec les solutions HAT traditionnelles nécessitant GPIO et espace additionnel significatif.

La connexion directe au connecteur PCIe FFC du Raspberry Pi 5 élimine tout câblage additionnel et libère intégralement le GPIO 40 broches pour autres extensions. Cette stratégie d’alimentation exclusive via PCIe s’avère particulièrement pertinente : les deux broches 5V de l’interface PCIe du Pi 5 supportent 500 mA chacune (1A total), largement suffisant pour alimenter une carte MicroSD Express consommant jusqu’à 1,8 watts sur interface PCIe Gen3 X1.

Le calcul énergétique valide cette approche : 5V × 1A = 5 watts disponibles dépassent largement les 1,8 watts maximum théoriques d’une carte MicroSD Express. Cette marge confortable garantit fonctionnement stable même lors de pics de consommation durant opérations d’écriture intensive.

La comparaison avec le RPI5-SDEXPRESS-HAT révèle les avantages du design compact. Alors que la solution de Will Whang nécessite occupation complète du GPIO et espace HAT standard, l’adaptateur Petrov se contente de quelques centimètres carrés en connexion directe, préservant totalement l’extensibilité du système.

800 MB/s théoriques via PCIe Gen3 X1 face aux 600 MB/s mesurés sur Samsung 256 Go

Les performances annoncées de l’adaptateur PI MicroSD-Express atteignent 800 MB/s en vitesse maximale, limitation imposée par l’interface PCIe Gen3 X1 du Raspberry Pi 5 lui-même plutôt que par l’adaptateur. Cette spécification théorique surpasse les mesures réelles du RPI5-SDEXPRESS-HAT testé à environ 600 MB/s en lecture séquentielle et moins de 200 MB/s en écriture séquentielle avec carte Samsung MicroSD Express 256 Go.

L’écart entre spécifications théoriques et performances mesurées s’explique par plusieurs facteurs incluant qualité des cartes MicroSD Express, optimisations pilotes et contraintes thermiques. L’approche directe PCIe de l’adaptateur Petrov pourrait théoriquement offrir de meilleures performances grâce à l’élimination des étapes de conversion GPIO/PCIe du HAT traditionnel.

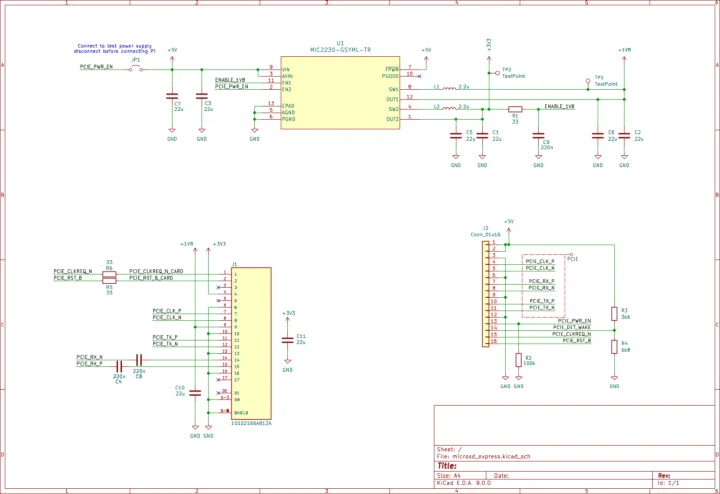

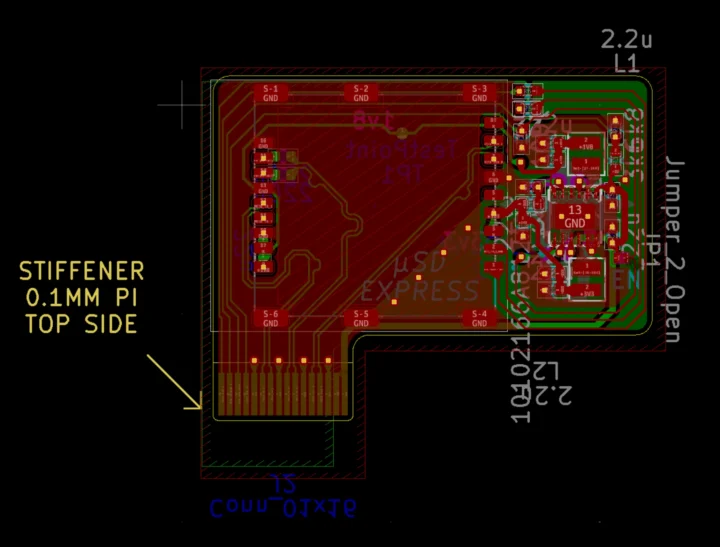

Le projet adopte une philosophie open source avec schémas KiCad, layout PCB, fichiers Gerber et BOM publiés sur GitHub, bien qu’aucune licence explicite ne soit mentionnée. Vassily Petrov précise que « l’impédance contrôlée s’avère essentielle pour bonnes performances PCIe » avec fichiers conçus pour 50 μm de diélectrique PI et 0,5 oz de cuivre, paramètres critiques pour reproduction fidèle.

Cette spécification technique révèle la complexité cachée derrière l’apparente simplicité du design. Le contrôle d’impédance sur PCB flexible nécessite précision manufacturière élevée pour maintenir intégrité des signaux PCIe haute fréquence. Les makers souhaitant reproduire l’adaptateur devront respecter scrupuleusement ces contraintes sous peine de performances dégradées.

L’absence d’annonce commerciale de Vassily Petrov n’exclut pas une éventuelle commercialisation par des tiers. L’historique des projets open source Raspberry Pi suggère qu’une version manufacturée pourrait apparaître sur AliExpress ou eBay à prix accessible, démocratisant l’accès au stockage MicroSD Express haute performance pour la communauté Pi 5.
