L’association SD a publié la norme SD 7.1 avec la prise en charge des cartes conformes à la norme MicroSD Express, permettant des performances de type SSD sur les cartes MicroSD en utilisant une interface PCIE / NVME, et des mises à jour plus récentes de la norme même d’activer des vitesses allant jusqu’à 2 Go / s.

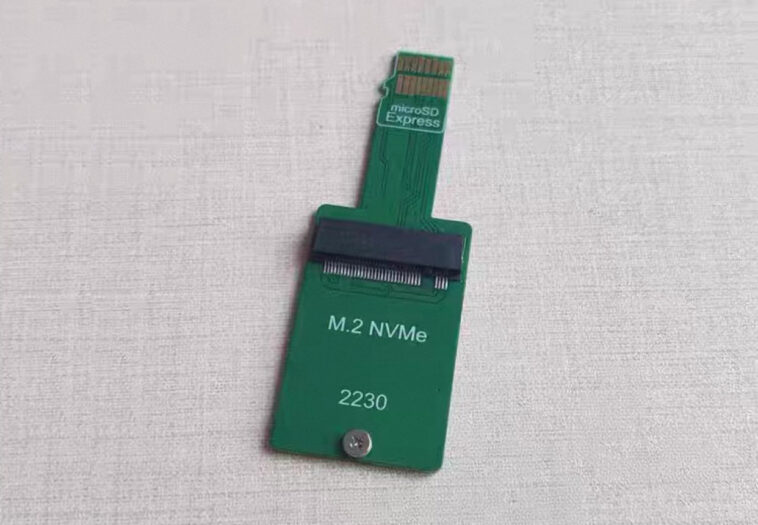

Dire que l’adoption a été lente serait un euphémisme, mais les choses ont changé récemment, grâce à l’introduction de la console de jeu portable Nintendo Switch 2, le premier appareil grand public à prendre en charge la nouvelle norme. NVNT s’est amusé avec lui en concevant un adaptateur MicroSD Express à M.2 NVME (SDEX2M2) pour le commutateur Nintendo 2 ou d’autres périphériques prenant en charge la norme MicroSD Express.
La conception de la carte est assez simple car elle achemine simplement les signaux PCIE d’un SSD M.2 NVME 2230 au connecteur MicroSD Express. Trois composants peuvent être trouvés sur la planche: un M.2 2230 m-socle, une bille de ferrite de 220Ω et une résistance de traction de 10 kΩ en option à 100kΩ. Ce dernier est utilisé pour la voie Perst # et peut aider avec l’état de l’appareil lorsqu’il est inactif, mais plus de tests sont nécessaires pour s’assurer qu’il est nécessaire.

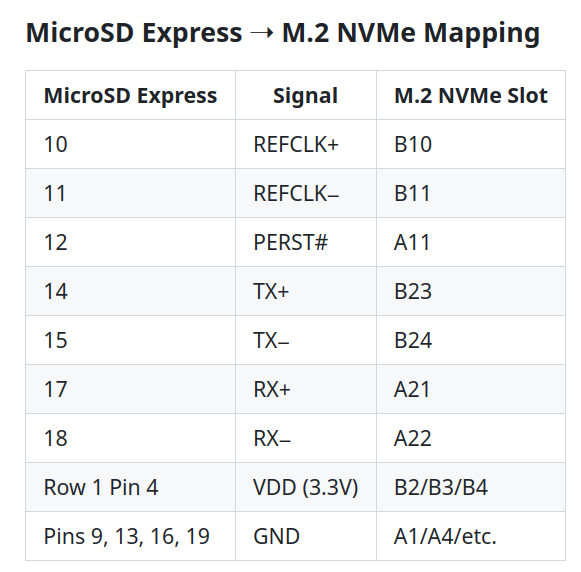

Il y a quelques détails supplémentaires sur le référentiel GitHub pour le projet. Cependant, bien que les fichiers KICAD pour une carte factice MicroSD Express aient été publiés, il n’y en a pas pour l’adaptateur lui-même, et le dossier «Files de fabrication» ne comprend que le BOM, une feuille de calcul de cartographie de signal, des schémas PNG et un fichier JSON. Peut-être qu’il sera mis à jour plus tard, car les fichiers viennent d’être publiés il y a quelques heures.
Le projet est également livré avec des avertissements, et les utilisateurs n’utilisent que des lecteurs NVME à basse tension et à basse puissance, et de ne pas essayer avec des emplacements microSD «standard» car 1) il ne fonctionnera pas, 2) il pourrait potentiellement endommager l’hôte.

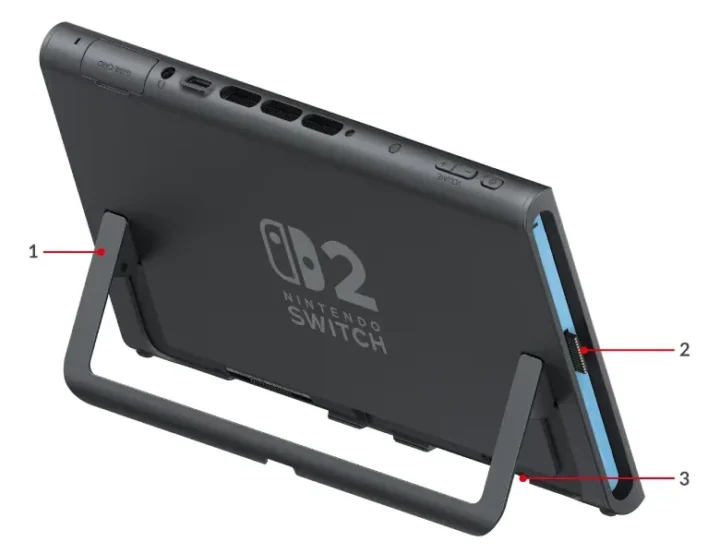

L’insertion de l’adaptateur M.2 NVME SSD à MicroSD Express au Nintendo Switch 2 sera assez gênant car il sortira de l’appareil, mais c’est néanmoins une expérience intéressante.
