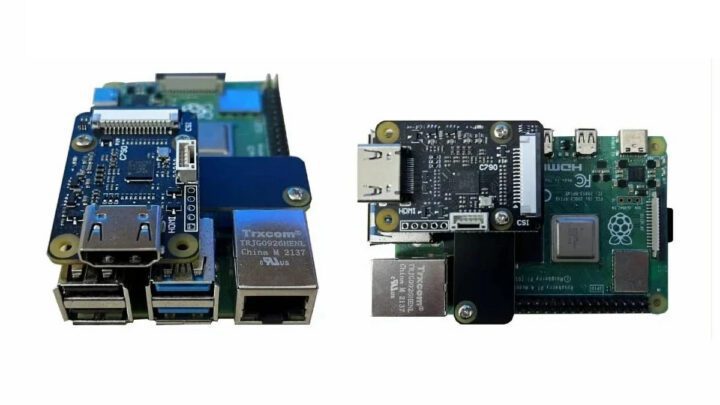

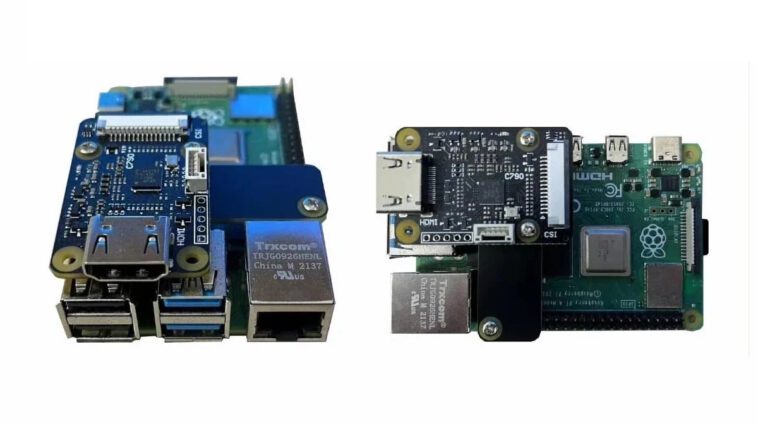

C790 est une carte HDMI vers MIPI CSI-2 compatible avec les ordinateurs monocarte Raspberry Pi dotée d’un en-tête GPIO à 40 broches qui ajoute à la fois une entrée HDMI jusqu’à 1080p60 et une entrée audio I2S au populaire Arm SBC.
La solution peut être utile pour les solutions KVM IP comme nous l’avons vu avec le commutateur KVM portable PiKVM v3 et PiCast, ou pour capturer la vidéo et l’audio d’une caméra qui émet du HDMI avec audio via l’interface de caméra MIPI CSI de la carte et les signaux d’entrée I2S sur l’en-tête GPIO.

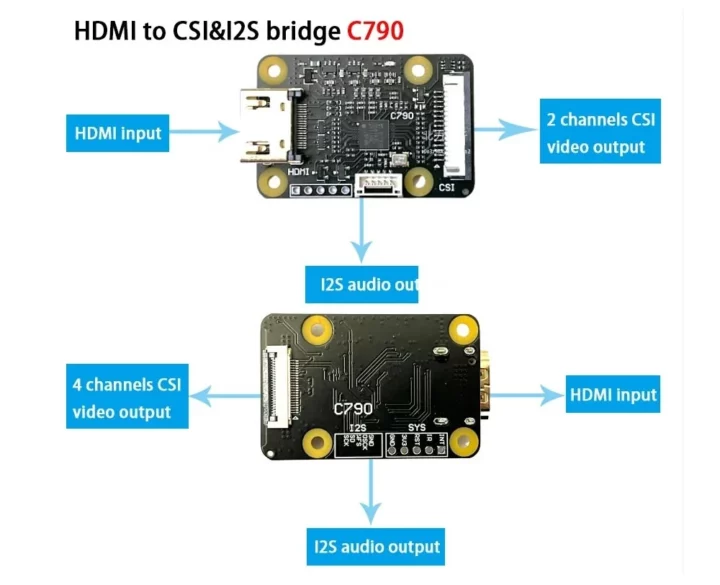

Spécifications du C790 :
- SBC pris en charge – Raspberry Pi Zero, 3B, 3B+, 4B, CM3, CM4 avec port d’entrée MIPI CSI-2 (Remarque : Raspberry Pi 4 est limité à 1080p50 en raison du MIPI CSI-2 à 2 voies, CM4 prend en charge 1080p60)
- Puce principale – Toshiba TC358743XBG Puce de pont HDMI vers CSI-2 jusqu’à 1920 × 1080, 60 FPS
- Entrée vidéo et audio – port HDMI jusqu’à 1080p60
- Sortie vidéo – MIPI CSI-2 Tx à 2 voies (15 broches) ou 4 voies (22 broches) jusqu’à 1080p60

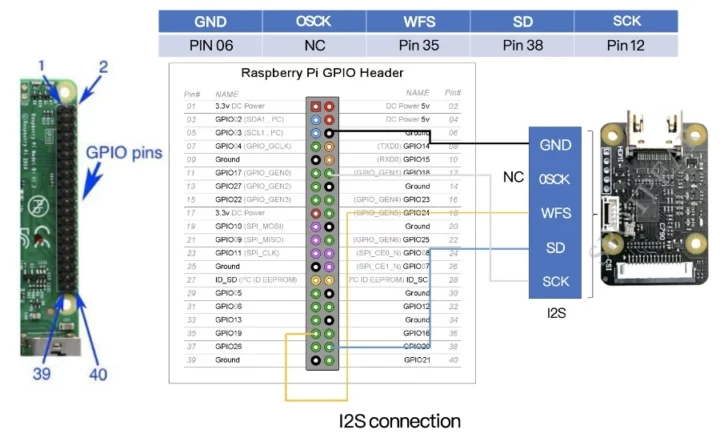

- Sortie audio – connecteur I2S à 4 broches câblé à un connecteur GPIO à 40 broches
- Alimentation – 3,3 V CC
- Dimensions – 45 x 30 mm
- Poids – 10 grammes
Le vendeur dirige les clients vers le wiki du projet BLIKVM pour obtenir des instructions montrant comment configurer l’entrée HDMI et enregistrer de la vidéo et de l’audio avec Raspberry Pi 4 à l’aide d’outils tels que v4l2-ctl et GStreamer (gst-launch-1.0). Le Raspberry Pi 5 est également pris en charge, mais comme le SoC Broadcom BCM2712 n’est pas livré avec un encodeur vidéo, les étapes du wiki sont différentes. Notez qu’il existe plusieurs versions de la carte, et la C790 est la plus récente avec des améliorations telles que la rétroalimentation HDMI et deux connecteurs MIPI CSI par rapport aux cartes C780 et C779 précédentes.
J’ai découvert pour la première fois l’adaptateur C790 HDMI vers MIPI CSI+I2S sur Banggood où il est vendu environ 32 $, mais vous le trouverez également sur Amazon et Aliexpress propose le prix le plus bas pour environ 23 $, frais de port compris.
