L’accéléromètre à 3 axes de Murata offre une dérive et un bruit ultra-bas pour une utilisation industrielle

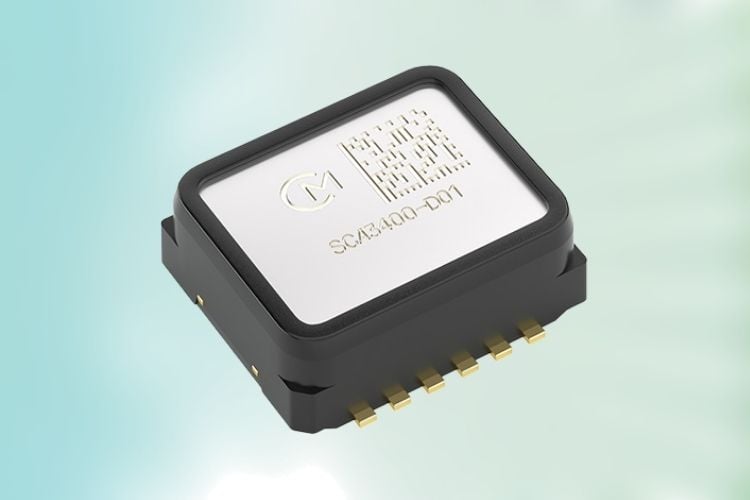

Murata a introduit un accéléromètre à 3 axes appelé SCA3400-D01. Il est conçu pour être utilisé dans la surveillance de la santé structurelle, le contrôle des machines, les unités de mesure inertielle, les outils de construction et les systèmes, la détection d’inclinaison, le nivellement et la stabilisation de la plate-forme et les systèmes de positionnement et de guidage. La détection de 3 axes signifie la mesure du mouvement ou de l’inclinaison dans les directions x, y et z.

Le bruit ultra-bas (20 µg / √hz) Il fournit une contribution à la précision. Il a une dérive de décalage très faible dans le temps et la température: ≤ 0,5 mg pour les axes x et y, et ≤ 2 mg pour l’axe z. Il a des modes de mesure sélectionnables par l’utilisateur, des caractéristiques d’autodiagnostic et est robuste et résistant aux vibrations. Permettant un suivi de mouvement précis, il a une erreur de linéarité uniquement 1 mg sur une plage de 1,2 g. L’erreur de décalage attendu des variations de température est 2 mg sur les axes x et y et 3 mg sur l’axe z.

L’appareil utilise capacitif 3d-mems technologie et intègre un ASIC (conception de puces personnalisée). Il est emballé dans un boîtier pré-moulé à 12 broches (compatible SMD). Il est petit, mesurant 8,6 × 7,6 × 3,3 mm. Il a deux modes de mesure, l’un avec une plage maximale de 2,4 g, 80 Hz de fréquence et une autre avec une plage maximale de 1,2 g, 10 Hz de fréquence. Il fonctionne entre une tension d’alimentation de 3,0 V et 3,6 V. Le SPI numérique La sortie permet la communication avec d’autres appareils. Il fonctionne de manière fiable dans une plage de température de -40 ° C à + 85 ° C et est conforme aux directives environnementales ROHS et EV. Les unités sont vendues individuellement sur un PCB d’évaluation. Ils peuvent également être achetés dans des ensembles de 4 ou des bobines de 100 ou 1000 parties.
