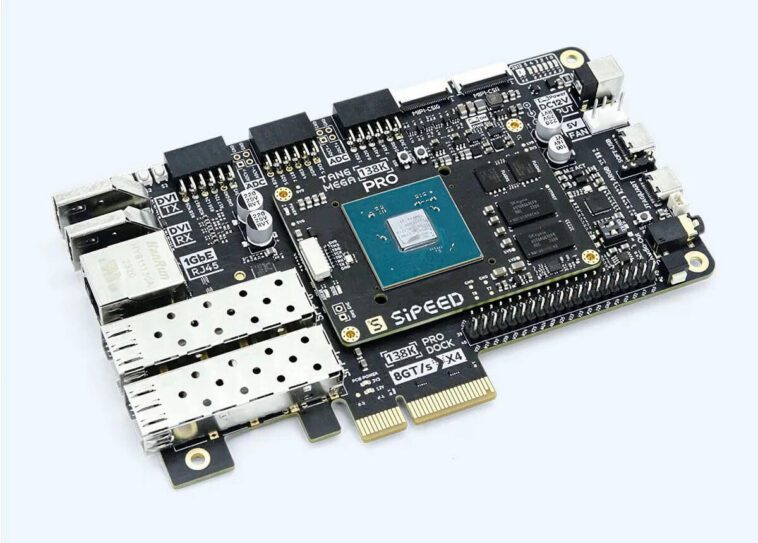

La station d’accueil Sipeed Tang Mega 138K Pro comprend le FPGA GOWIN GW5AST + le SoC RISC-V

Sipeed a lancé une autre carte FPGA faisant partie de sa famille Tang avec le Tang Mega 138K Pro Dock alimenté par un SoC GOWIN GW5AST avec 138K éléments logiques ainsi qu’une unité hardcore AE350_SOC RISC-V de 800 MHz, et doté d’une interface PCIe 3.0 x4, DVI Rx et Tx, deux cages SFP+, un port Gigabit Ethernet RJ45, et bien plus encore.

Nous avons déjà vu des sociétés comme AMD (Xilinx) et Microchip produire des SoC FPGA avec des cœurs durs tels que la famille Zynq Ultrascale+ (4x Cortex-A53) ou le PolarFire MPSoC (4x cœurs SiFive U54 RISC-V 64 bits), mais c’est C’est la première fois que je vois GOWIN introduire un SoC FPGA + RISC-V, car toutes les pièces précédentes qui ont retenu mon attention étaient des dispositifs FPGA.

Spécifications de la station d’accueil Sipeed Tang Mega 138K Pro :

• Système sur module – Sipeed Tang Mega 138K Pro
  • SoC FPGA – GOWIN GW5AST-LV138FPG676A avec
    • 138 240 LUT4
    • SRAM fantôme de 1 080 Ko (SSRAM)
    • Bloc SRAM de 6 120 Ko (BSRAM)
    • Nombre de BSRAM – 340
    • 298x tranches DSP
    • 12x PLL
    • 16x horloges mondiales
    • 24x HCLK
    • 8x émetteurs-récepteurs de 270 Mbps à 12,5 Gbps
    • Processeur dur – RISC-V AE350_SOC 32 bits à 800 MHz
  • Mémoire système – 1 Go DDR3
  • Stockage – 2x Flash 128 Mbits
  • Interface de carte porteuse – 3 connecteurs carte à carte
  • Débogage – connecteur JTAG + UART 8 broches
  • Divers – Diverses touches et LED
  • Dimensions – 70 x 50 mm
• Stockage – Emplacement pour carte MicroSD, EEPROM
• Entrée/sortie vidéo
  • Ports DVI Tx et DVi Rx
  • Connecteur LCD
  • 2x connecteur MIPI CSI pour caméras
  • Connecteur de caméra DVP
• l’audio
  • En-tête de haut-parleur
  • Prise audio stéréo 3,5 mm
  • Connecteur de réseau de microphones
• La mise en réseau
  • 2x cages SPF+
  • Port Gigabit Ethernet RJ45
• USB – 1x port USB Type-C « USB souple »
• Expansion
  • 3x connecteurs Pmod
  • Connecteur de bord PCIe 3.0 x4
  • En-tête GPIO 40 broches
  • Prise M.2 clé B
• Débogage – port USB-C pour JTAG et UART
• Divers – Interrupteur d’alimentation, 1x LED RVB, 6x LED utilisateur, connecteur de ventilateur
• Alimentation – 12 V via prise DC
• Dimensions – 147,1 x 93,2 mm

La carte est programmable avec l’IDE Gowin habituel, mais le wiki n’est actuellement disponible qu’en langue chinoise, la traduction anglaise venant probablement un peu plus tard. Alternativement, vous pouvez accéder à plusieurs exemples de code sur GitHub montrant comment utiliser les interfaces DVI, l’interface LCD, les interfaces de caméra, les cages PCIe, SFP+, etc. Je ne trouve rien sur le noyau RISC-V sur le site Web de Sipeed, mais GOWIN fournit divers guides et outils de développement pour l’AE350_SOC auxquels vous ne pouvez accéder qu’après vous être inscrit sur le site Web de l’entreprise.

Le Sipeed Tang Mega 138K Pro Dock est disponible en précommande au prix de 195 $ sur Aliexpress avec une alimentation 12 V/2 A et des câbles, mais il existe un « coupon de magasin » de 20 $ qui ramène le prix à 175 $. Il existe également un kit LCD pour 209 $, et le système sur module Sipeed Tang Mega 138K Pro sans carte de support est proposé pour 119 $ avant la réduction de 20 $. Les livraisons devraient démarrer fin octobre. Vous pouvez suivre l’évolution sur Twitter/X.
