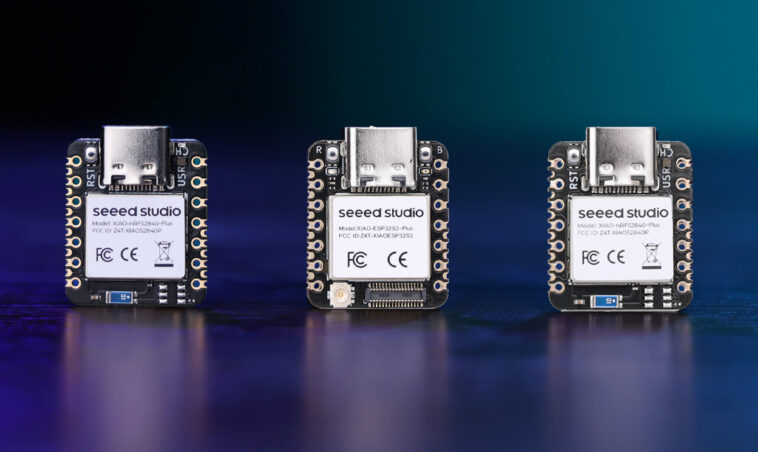

La série Seeed Studio XIAO Plus ajoute plus de GPIO via des trous crénelés

En réponse aux commentaires de la communauté concernant davantage d’options d’E/S, Seeed Studio a récemment lancé la série Seeed Studio XIAO Plus avec 23 broches de montage crénelées (20 GPIO, 3 broches d’alimentation) et des points de soudure arrière améliorés, améliorant ainsi la compatibilité avec les cartes de support pour les projets complexes. .

La nouvelle série comprend les cartes XIAO ESP32S3 Plus, XIAO nRF52840 Plus et XIAO nRF52840 SensePlus qui sont des mises à niveau directes des cartes XIAO ESP32S3, Seeed XIAO nRF52840 BLE et XIAO nRF52840 Sense. La nouvelle conception permet un assemblage plus facile et une production évolutive, avec le double des options d’E/S.

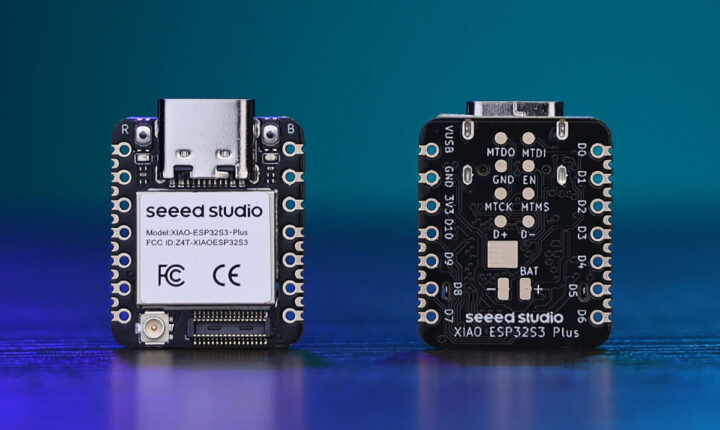

XIAO ESP32S3 Plus

Le Seeed Studio XIAO ESP32S3 Plus est une carte de développement compacte avec un total de 23 broches sur la carte, dont 11 sont des broches GPIO traversantes, 9 broches GPIO à créneaux SMD supplémentaires et 3 broches traversantes sont des broches d’alimentation. La carte est construite autour d’un MCU ESP32-S3 et dispose donc d’une connectivité WiFi 2,4 GHz et BLE 5.0. En dehors de cela, la carte prend en charge différents modes d’alimentation, avec une consommation ultra-faible en veille profonde (14 μA), et dispose d’un système de charge de batterie Li-ion intégré. La carte est également compatible avec divers accessoires complémentaires XIAO, ce qui la rend adaptée aux applications à espace limité, aux appareils portables et aux systèmes sur modules (SoM) prêts à la production.

Spécifications du XIAO ESP32S3 Plus :

• SoC – Expressif ESP32-S3R8
  • CPU – Microcontrôleur Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA
  • Mémoire – 8 Mo de PSRAM
  • Sans fil – Connectivité WiFi 4 et Bluetooth 5.0 LE + Mesh
• Stockage – Flash SPI 16 Mo, prise pour carte MicroSD
• Antennes – Antenne IPEX1 pour Wi-Fi et Bluetooth
• USB – USB 2.0 Type-C pour l’alimentation et la console
• Expansion
  • 2x UART
  • 1x IIC
  • 2x IIS
  • 1x SPI (se connecter au SX1262)
  • 18x GPIO (PWM)
  • 9x CAN
  • 23x GPIO
    • 11x broches standards : 11
    • 9x broches crénelées au pas de 1,27 mm
    • 3x broches d’alimentation
• Divers
  • Boutons de démarrage et de réinitialisation
  • Connecteur ou extension B2B
  • LED utilisateur et charge
• Pouvoir
  • Tension d’entrée (Type-C) – 5 V à 28 mA
  • Tension d’entrée (BAT) – 4,2 V à 35 mA
  • Courant de charge de la batterie – 100 mA
• Dimensions – 21 x 17,8 mm
• Plage de température – -40°C ~ 65°C

Seeed Studio fournit divers détails techniques, notamment des schémas et divers guides sur leur page Wiki. La même page contient également des instructions détaillées sur la configuration de l’IDE Arduino pour la carte XIAO ESP32S3 Plus.

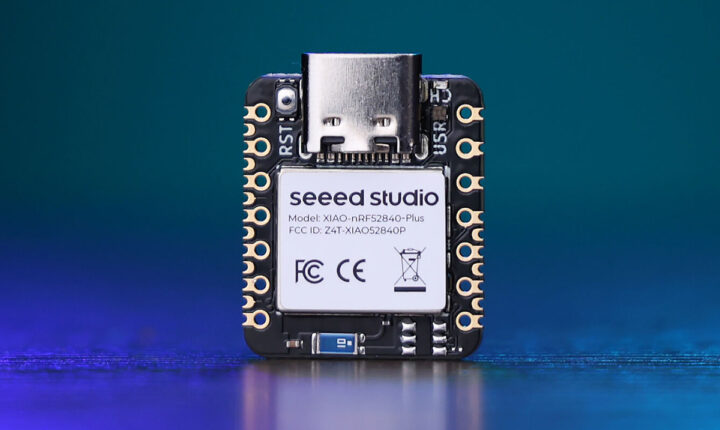

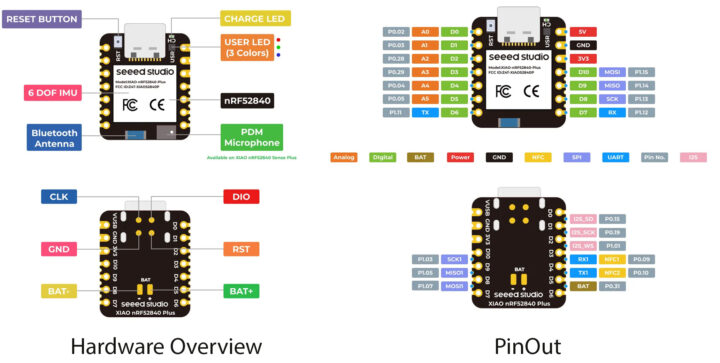

XIAO nRF52840 Plus

La XIAO nRF52840 Plus est une autre carte compacte dotée d’un processeur nRF52840 ARM Cortex-M4 fonctionnant à 64 MHz. Il prend en charge Bluetooth 5.0, BLE et NFC et est conçu pour les applications à très faible consommation, ne consommant que 5 μA en veille profonde. La carte comprend également 23 broches sur la carte, dont 11 sont des broches GPIO traversantes, 9 broches GPIO à créneaux SMD supplémentaires et 3 broches traversantes sont des broches d’alimentation.

Les fonctionnalités supplémentaires incluent les interfaces I2C, UART, SPI et I2S ainsi qu’une puce de charge de batterie BQ25101 intégrée qui prend en charge la gestion de la batterie Li-ion. Il prend en charge divers accessoires complémentaires XIAO tels que LoRa, RS-485 et des capteurs, ce qui le rend adapté aux applications portables, IoT et alimentées par batterie où une faible consommation d’énergie est la clé.

Spécifications du XIAO nRF52840 Plus :

• MCU sans fil – Microcontrôleur Nordic nRF52840 Arm Cortex-M4F jusqu’à 64 MHz avec 1 Mo de flash, 256 Ko de SRAM, Bluetooth 5.0, NFC, connectivité 802.15.4
• Stockage – 2 Mo Flash intégré
• Connectivité sans fil – Bluetooth 5.0 (BLE), 802.15.4 et NFC
• Interfaces E/S
  • 1x SPI
  • 1x UART
  • 1x I2C
  • 11x MLI
  • 6x CAN
  • 23x GPIO
    • 11x broches standards : 11
    • 9x broches crénelées au pas de 1,27 mm
    • 3x broches d’alimentation
• Divers
  • LED RVB et de charge
  • Bouton de réinitialisation
• Pouvoir
  • Tension d’entrée (Type-C) – 5 V à 28 mA
  • Tension d’entrée (BAT) – 4,2 V à 35 mA
  • Courant de charge de la batterie – 100 mA via BQ25101
• Dimensions – 21 x 17,8 mm

Contrairement au XIAO ESP32S3 Plus ci-dessus, la documentation du XIAO nRF52840 Plus ne fournit pas d’informations sur la plage de température de fonctionnement.

En termes de programmation, le XIAO nRF52840 Plus est une carte très compacte et peut être programmée avec Arduino, MicroPython ou CircuitPython. En plus de cela, il prend en charge diverses cartes d’extension et accessoires tels que LoRa, CAN Bus, RS-485, capteurs, actionneurs, etc. Plus d’informations concernant la carte peuvent être trouvées sur le wiki qui partage des informations sur toutes les cartes XIAO nRF52840, y compris le Sense Plus couvert ci-dessous.

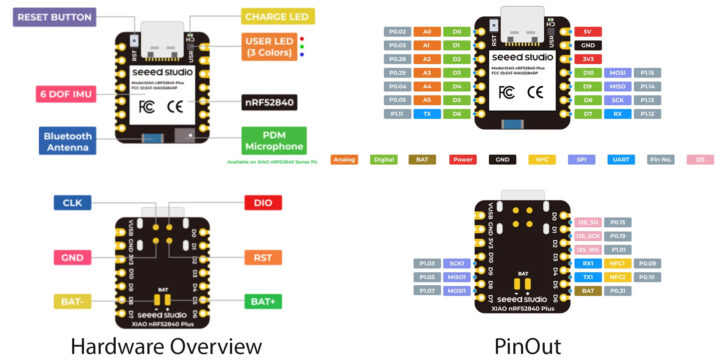

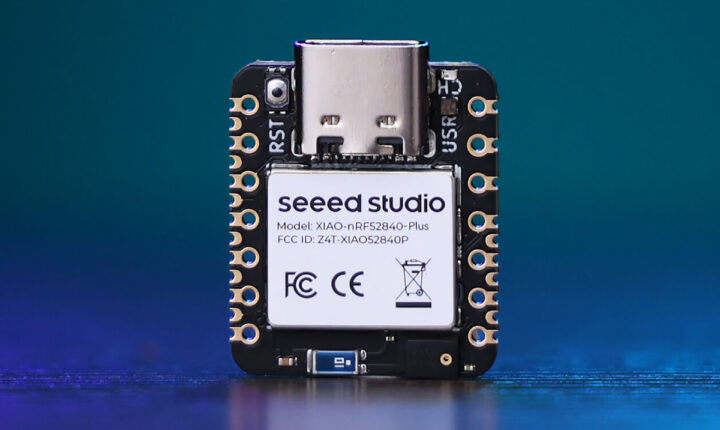

XIAO nRF52840 Sense Plus

La XIAO nRF52840 Sense Plus est une carte de développement Bluetooth compacte conçue pour les projets avancés d’IoT, d’AIoT et d’apprentissage automatique intégré. Cette carte est également construite autour d’une puce Nordic nRF52840, mais la principale différence est que ce Sense Plus comprend une IMU à 6 axes pour la détection de mouvement et un microphone PDM pour l’entrée audio, ce qui la rend idéale pour les appareils portables, le suivi de mouvement et les applications d’IA. De plus, le Sense Plus est livré avec des interfaces de communication supplémentaires telles que I2S, 2x UART et 2x SPI, par rapport aux interfaces standard du Plus.

Spécifications XIAO nRF52840 Sense Plus :

• MCU sans fil – Microcontrôleur Nordic nRF52840 Arm Cortex-M4F jusqu’à 64 MHz avec 1 Mo de flash, 256 Ko de SRAM, Bluetooth 5.0, NFC, connectivité 802.15.4
• Mémoire – 256 Ko de RAM
• Stockage – 2 Mo Flash intégré
• Connectivité sans fil – Bluetooth 5.0 (BLE), 802.15.4 et NFC
• Interfaces E/S
  • 2x IPS
  • 2x UART
  • 1x I2C
  • 1x I2S
  • 20x MLI
  • 6x CAN
  • 23x GPIO
    • 11x broches standards : 11
    • 9x broches crénelées au pas de 1,27 mm
    • 3x broches d’alimentation
• Capteurs – 6 DOF IMU et microphone PDM
• Divers
  • LED RVB et de charge
  • Bouton de réinitialisation
• Pouvoir
  • Tension d’entrée (Type-C) – 5 V à 28 mA
  • Tension d’entrée (BAT) – 4,2 V à 35 mA
  • Courant de charge de la batterie – 100 mA via BQ25101
• Dimensions – 21 x 17,8 mm

Comme le XIAO nRF52840 Plus, le XIAO nRF52840 Sense Plus peut également être programmé avec Arduino, CircuitPython et MicroPython. En dehors de cela, la société affirme que le Sense Plus ne consomme que 5 μA en mode veille profonde avec charge de batterie Li-ion intégrée.

La série Seeed Studio XIAO Plus avec XIAO nRF52840 SensePlus et XIAO nRF52840 Plus coûte respectivement 16,45 $ et 10,32 $ sur AliExpress, tandis que le XIAO ESP32S3 Plus se vend 8,02 $. Vous pouvez également les acheter directement dans la boutique Seeed Studio pour les mêmes prix. Quelques détails supplémentaires peuvent également être trouvés dans le communiqué de presse.
