Nordic Semiconductor a présenté Nordic Thingy:91 à la mi-2019, une plate-forme de prototypage IoT cellulaire construite autour du système dans le package (SiP) Nordic nRF9160. Il prend en charge LTE-M, NB-IoT et GPS et comprend des fonctionnalités telles qu’un cœur Arm Cortex-M33, la sécurité Arm TrustZone et une mémoire flash. La plate-forme est idéale pour créer des preuves de concepts, des démos et des prototypes IoT, facilitant ainsi le test et le déploiement d’applications IoT.

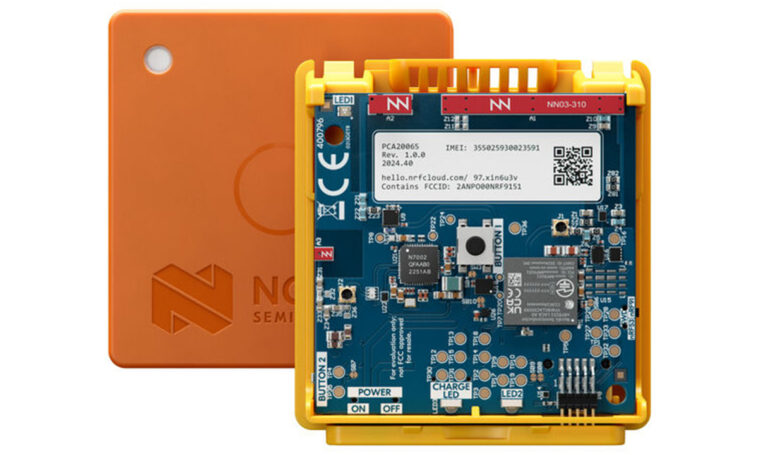

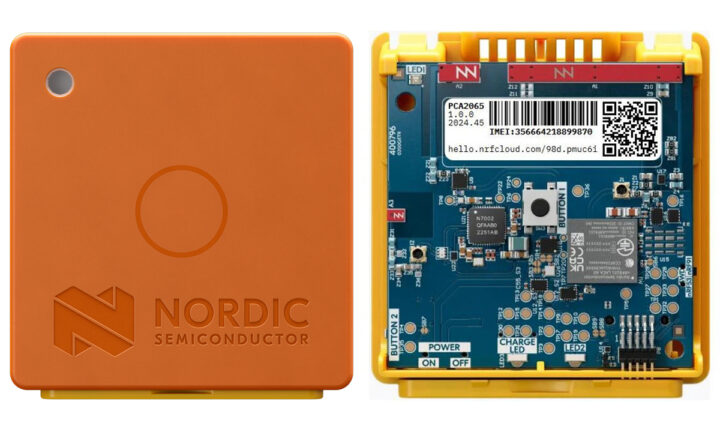

Le Nordic Thingy:91 X mis à niveau comprend le nouveau Nordic nRF9151 SiP, offrant la prise en charge de LTE-M, NB-IoT, GNSS et DECT NR+ pour une connectivité mondiale, intègre le SoC nRF5340 pour USB et Bluetooth LE, et le circuit intégré nRF7002 pour Wi-Fi. -Emplacements Fi. La plate-forme comprend des capteurs pour la détection de l’environnement et des mouvements, un connecteur d’extension pour les modules Qwiic/STEMMA QT et Grove, ainsi que des antennes pour LTE, GNSS et Wi-Fi. De plus, le kit comprend également un emplacement SIM Nano/4FF, deux cartes SIM et une batterie Li-Po de 1 350 mAh gérée par les PMIC nPM6001 et nPM1300, pour prendre en charge les tests sur le terrain et une gestion efficace de l’alimentation.

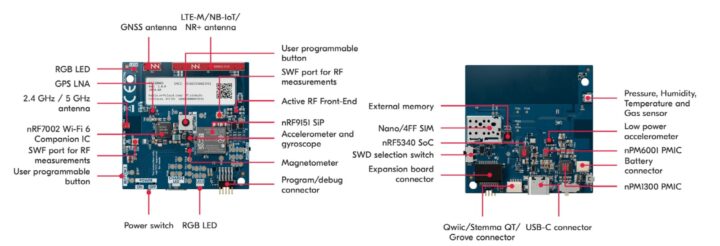

Spécifications du Nordic Thingy:91 X :
- SiP – Nordic nRF9151 Arm Cortex-M33 à 64 MHz avec 1 Mo de flash et 256 Ko de SRAM
- Mémoire – 4 Mo de mémoire flash externe
- Connectivité
- LTE-M, NB-IoT et GPS via nRF9151 + emplacement pour carte SIM Nano/4FF
- Bluetooth 5.2 LE via le SoC nRF5340 et fait office de contrôleur de carte
- Localisation Wi-Fi activée par le CI compagnon Wi-Fi 6 nRF7002
- Antennes
- Antenne GNSS
- Antenne LTE-M/NB-IoT/NR+
- Antenne bi-bande 2,4/5 GHz partagée entre le nRF5340 et le nRF7002
- Capteurs
- Capteurs environnementaux pour la température, l’humidité, la qualité de l’air et la pression atmosphérique.
- Mouvement
- Accéléromètre 3 axes basse consommation et IMU 6 axes avec gyroscope
- Magnétomètre à 3 axes pour un suivi de mouvement supplémentaire
- USB – Port USB Type-C pour la connexion à l’ordinateur et le chargement de la batterie
- Extension – Connecteur pour modules Qwiic/STEMMA QT et/ou Grove
- Débogage
- 2x ports SWF pour les mesures RF
- Connecteur programme/débogage
- Sécurité – Armez TrustZone, armez CryptoCell 310
- Divers
- Interrupteur d’alimentation
- 2x LED RVB, indicateur de charge LED
- Interrupteur de section SWD
- 2x boutons programmables par l’utilisateur
- Plusieurs points de test CMS sur toute la carte
- Alimentation
- Entrée 5 V via le port USB Type-C
- Alimentation gérée par le PMIC nPM6001
- Batterie Li-Po rechargeable de 1 350 mAh via connecteur de batterie
- Chargement de la batterie et jauge de carburant via nPM1300 PMIC
- Dimensions – à déterminer
- Plage de température – 0°C à 35°C
- Certifications – FCC (États-Unis), CE (EUR)
Le Nordic Thingy:91 X s’intègre à nRF Cloud, une plate-forme optimisée pour l’IoT qui prend en charge les services de localisation nRF Cloud pour un traitement efficace des données de localisation. Son firmware open source, développé avec le SDK nRF Connect, garantit une transmission sécurisée des données vers le Cloud nRF, où elles sont facilement accessibles via une interface intuitive. Le SDK nRF Connect, construit sur Zephyr RTOS, fournit une boîte à outils avec des exemples, des protocoles, des bibliothèques et des pilotes, permettant aux développeurs d’utiliser pleinement le Thingy:91 X pour des applications IoT cellulaires personnalisables et avancées.

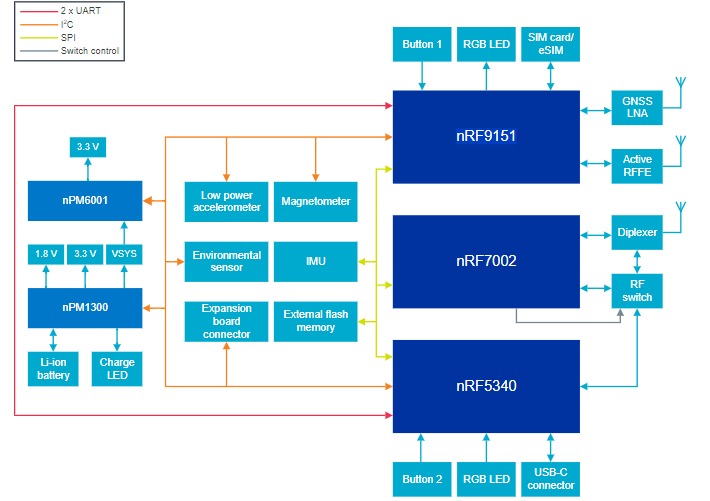

L’appareil est prêt à être utilisé immédiatement avec une configuration minimale et comprend des cartes SIM d’Onomondo et Wireless Logic pour une connectivité cellulaire dès la sortie de la boîte. Pour des informations détaillées sur le schéma fonctionnel, les interfaces RF, les interfaces de connexion et la description du matériel, reportez-vous à la page de documentation.

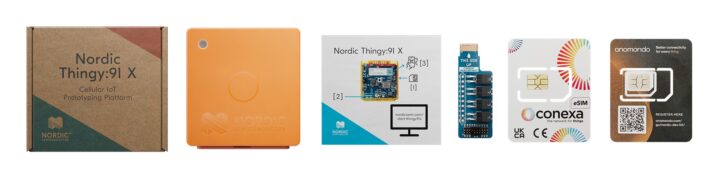

Ce kit comprend une carte de mesure de courant et de débogage pour permettre les mesures de consommation de courant pour les domaines d’alimentation du SiP nRF9151, du circuit intégré compagnon Wi-Fi 6 nRF7002 et du SoC nRF5340 à l’aide d’un outil de profilage de puissance. De plus, le kit comprend la carte Nordic Thingy:91 X avec un boîtier en plastique et une batterie, deux cartes SIM intégrées (eSIM) prises en charge par un emplacement pour carte SIM Nano 4FF et une brochure d’informations. L’adaptateur secteur n’est pas inclus dans le kit.
La plate-forme de prototypage IoT cellulaire multicapteur Nordic Thingy:91 X est disponible auprès de divers détaillants, notamment Arrow Electronics, Digi-Key Electronics, etc. Au moment d’écrire ces lignes, Symmetry Electronics dispose de 34 unités en stock, au prix de 98,75 $. Visitez la page produit pour plus de détails.
