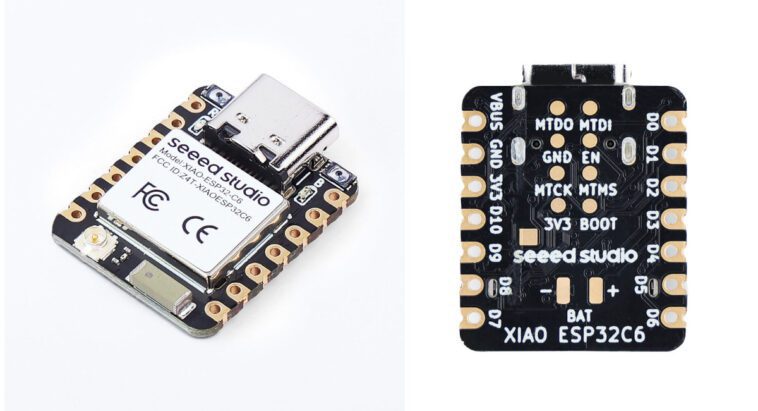

La petite carte XIAO ESP32C6 WiFi, BLE et 802.15.4 IoT offre jusqu'à 16 broches GPIO

Seeed Studio a ajouté un autre membre à sa famille de cartes XIAO avec le XIAO ESP32C6 alimenté par un microcontrôleur ESP32-C6 WiFi 6, Bluetooth LE 5 et 802.15.4 (Thread/Zigbee) RISC-V et offrant jusqu’à 16 GPIO (en-têtes + pads) dans un petit facteur de forme de 21 x 17,5 mm qui est plus petit qu’un tampon classique et en fait l’une des plus petites cartes ESP32-C6 du marché.

La société a lancé la famille XIAO avec le Seeeduino XIAO (Microchip SAMD21G18) en 2020, et depuis lors, elle a créé plusieurs autres variantes avec différents processeurs, notamment le XIAO RP2040, le XIAO ESP32C3 et le XIAO ESP32S3. Le XIAO ESP32C6 est la dernière (10e) itération de la carte et la première à prendre en charge la connectivité sans fil WiFi 6, BLE et 802.15.4.

Spécifications du XIAO ESP32C6 :

MCU sans fil – Espressif Systems ESP32-C6
- CPU
  - RISC-V monocœur 32 bits cadencé jusqu’à 160 MHz
  - Noyau RISC-V basse consommation jusqu’à 20 MHz
- Mémoire – 512 Ko de SRAM, 16 Ko de SRAM basse consommation
- Stockage – 320 Ko de ROM et 4 Mo de flash
- Sans fil – WiFi 6 2,4 GHz, Bluetooth 5.0 LE/Mesh, radio 802.15.4 pour Zigbee 3.0 et Thread. Matière compatible.
Antenne – Antenne u.FL externe ou antenne en céramique ; sélectionnable par logiciel (GPIO 14)
USB – Port USB Type-C pour l’alimentation et la programmation
E/S d’extension
- 2 connecteurs à 7 broches (trous traversants et trous crénelés) avec 1x UART, 1x I2C, 1x SPI, 11x GPIO (PWM), 3x ADC, SDIO, 5V, 3,3V et GND
- 8x pads avec UART faible consommation, I2C faible consommation, 5x GPIO, 3x ADC, BOOT, JTAG, EN, 3,3V et GND
Divers – Bouton de réinitialisation, bouton de démarrage, voyant d’alimentation, voyant utilisateur
Source de courant
- 5 V via le port USB Type-C
- Prise en charge des batteries LiPo 4,2 V avec puce de chargement de batterie, courant de charge : 100 mA
- Tension de fonctionnement du circuit – 5 V à 9 mA via USB ; 3,8 V à 9 mA avec batterie
- Consommation électrique à 3,8 V
  - Environ 15 μA en mode veille profonde
  - Environ 2,5 mA en mode veille légère
  - Environ 30 mA en mode veille du modem
Dimensions – 21 x 17,5 mm
Plage de température – -40°C à 85°C

Seeed Studio indique que la carte est programmable avec le framework ESP-IDF ou l’IDE Arduino. La société fournit des instructions détaillées pour démarrer avec ce dernier, ainsi que des exemples de code (GPIO, WiFi, Bluetooth) et des instructions pour l’intégration d’AWS IoT dans le wiki, ainsi que des schémas et des bibliothèques KiCAD pour ceux qui souhaitent intégrer le petit ESP32. Carte C6 dans leur carte de support personnalisée.

La carte XIAO ESP32C6 peut être achetée sur Seeed Studio pour 5,20 $ plus frais de port. Notez que cela n’inclut aucun en-tête. La société propose également une promotion avec une réduction de 10 % lors de l’achat de 3 ou plus du même produit XIAO (les packs simples mixtes ne sont pas éligibles) avec la livraison gratuite et 5 $ de réduction pour les nouveaux « abonnés ». Enfin, le XIAO ESP32C6 est également proposé sur Aliexpress par un autre vendeur qui peut être moins cher ou non en fonction des frais d’expédition et de la quantité commandée.
