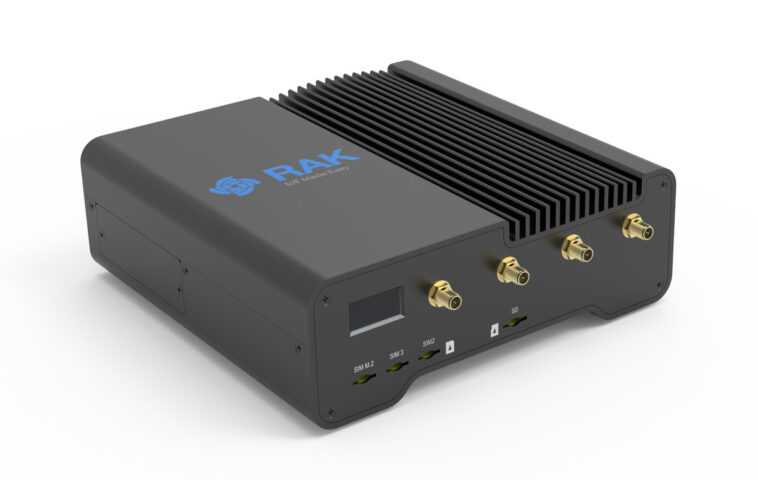

La passerelle WisGate Connect Raspberry Pi CM4 prend en charge 2,5 GbE, WiFi 5, BLE, LoRaWAN, 4G, 5G, etc.

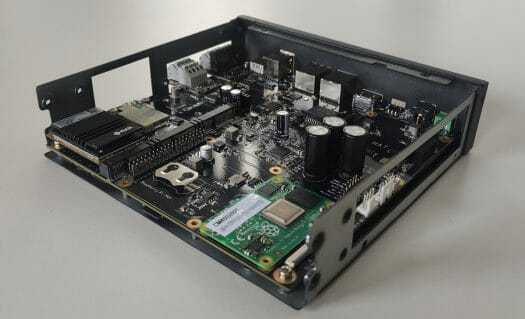

RAKwireless vient de présenter le Connexion WisGate passerelle basée sur le système sur module Raspberry Pi CM4 avec prise en charge de l’Ethernet Gigabit et 2,5 Gbps ainsi que de diverses options de connectivité sans fil en option qui peuvent être ajoutées via des prises Mini PCIe ou M.2 ainsi qu’une extension via des connecteurs WisBlock IO.

Les options sans fil incluent LoRaWAN, 4G LTE, 5G, WiFi 6, Zigbee, WiFi HaLoW, etc., tandis que les modules WisBlock permettent des fonctionnalités telles que le capteur de méthane, le capteur de courant du moteur, le capteur de température, le contrôle de la pression et le contrôle des vannes, entre autres.

Spécifications WisGate Connect (RAK7394) :

• SoM – Raspberry Pi CM4 avec processeur Broadcom BCM2711 quadricœur Cortex-A72 à 1,5 GHz, DDR4 de 1 à 8 Go, flash eMMC de 8 à 32 Go en option, WiFi 5 et Bluetooth 5.0 LE en option
• Stockage – Prise de carte MicroSD pour les modules CM4 Lite uniquement
• Sortie vidéo – HDMI 2.0 jusqu’à 4Kp60, connecteur MIPI DSI 22 broches
• Caméra I/F – 2x connecteurs MIPI CSI 22 broches
• La mise en réseau
  • Filaire – Port Gigabit Ethernet RJ45 avec prise en charge PoE, port RJ45 2,5 GbE
  • Wi-Fi 5 et BLE 5.0 802.11 b/g/n/ac en option sur le module RPi CM4
  • En option LoRaWAN, 4G LTE, 5G, WiFi 6, Zigbee, WiFi HaLoW, etc… via des prises mini PCIe, prise M.2 et/ou en-tête Raspberry Pi
• USB – 2 ports USB 3.0, 1 port USB 2.0, 1 port USB Type-C pour la mise à jour du micrologiciel RPi CM4
• Expansion
  • Embase compatible Raspberry Pi 40 broches
  • 3x prises Mini PCIe
  • 1x prises M.2 B-key
  • 2x connecteurs WisBlock IO
• Divers – RTC intégré avec prise de batterie, moniteur de température, buzzer, contrôleur de ventilateur 12V/5V, moniteur de tension, cavalier pour la configuration
• Source de courant
  • Saisir
    • 10-28V DC via connecteur Phoenix)
    • PoE actif IEEE 802.3at/bt
  • Sortie d’alimentation 5 V/12 V pour les périphériques
• Dimensions – PCB : 170 x 170 mm (facteur de forme standard Mini-ITX)
• Poids – 212 grammes
• Plage de température – -20 ºC à 85 ºC (sauf pour USB 3.0 et le buzzer qui sont évalués de 0 ºC à 70 ºC)

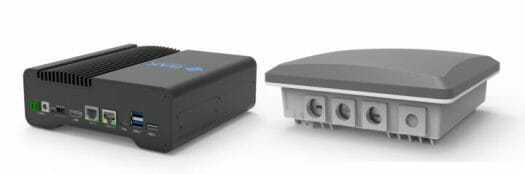

Le WisGate Connect « RAK7394 » est proposé sous forme de carte porteuse nue ou de système complet avec des boîtiers intérieurs ou extérieurs (étanches) en aluminium ou en plastique, un choix de module Raspberry Pi CM4 et un module LoRaWAN en option. Les autres options incluent des modules sans fil 4G LTE, WiFi 6 ou WiFi HaLow, un adaptateur SATA, un module PoE et une large gamme de modules WisBlock IO ou de capteurs.

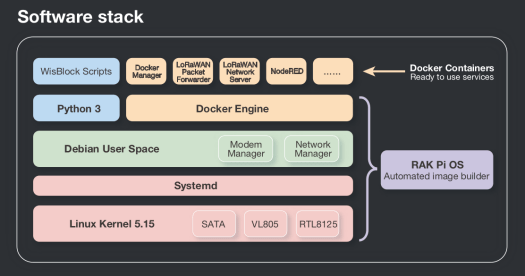

La passerelle Raspberry Pi CM4 exécute le système d’exploitation RAKPiOS basé sur un fork du système d’exploitation officiel Raspberry Pi avec tous les pilotes requis pour utiliser l’appareil, quelques modifications de sécurité et des scripts d’assistance. Docker est également installé par défaut afin de déployer facilement des services IoT à partir d’une liste organisée de conteneurs Docker. Vous trouverez le code source sur GitHub. Pour vous n’êtes pas familier avec Docket, il peut être plus facile de déployer des applications via Portainer.

Pour démarrer facilement, la société a également préparé une liste d’exemples pratiques montrant comment utiliser le RAK7391 comme une passerelle LoRaWAN bi-bande, un pont MQTT vers ModBUS, une passerelle LoRaWAN autonome avec un émetteur de paquets UDP prenant en charge The Things Stack LNS, NodeRED, InfluxDB et Grafana, et enfin un autre exemple de passerelle LoRaWAN utilisant la plateforme IoT open source TagoCore.

La passerelle WisGate Connect est maintenant affichée comme bientôt disponible sur la boutique RAKwireless et les prix de la passerelle et des options ne sont pas encore affichés. Le Raspberry Pi CM4 est le point culminant du lancement de l’automne 2022 de RAKwireless, mais la société a également dévoilé un hub de capteurs, une gamme de modules WisBlock Audio IoT, et plus encore. Vous pouvez trouver plus de détails sur ceux-ci dans l’annonce.
