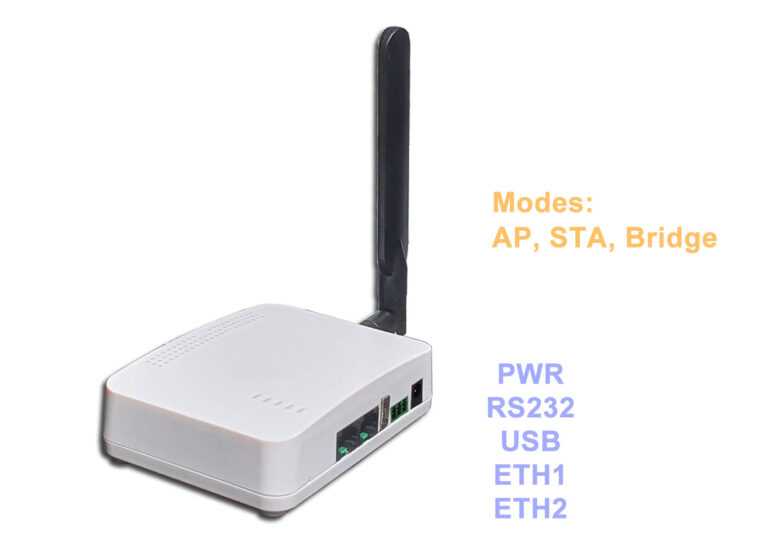

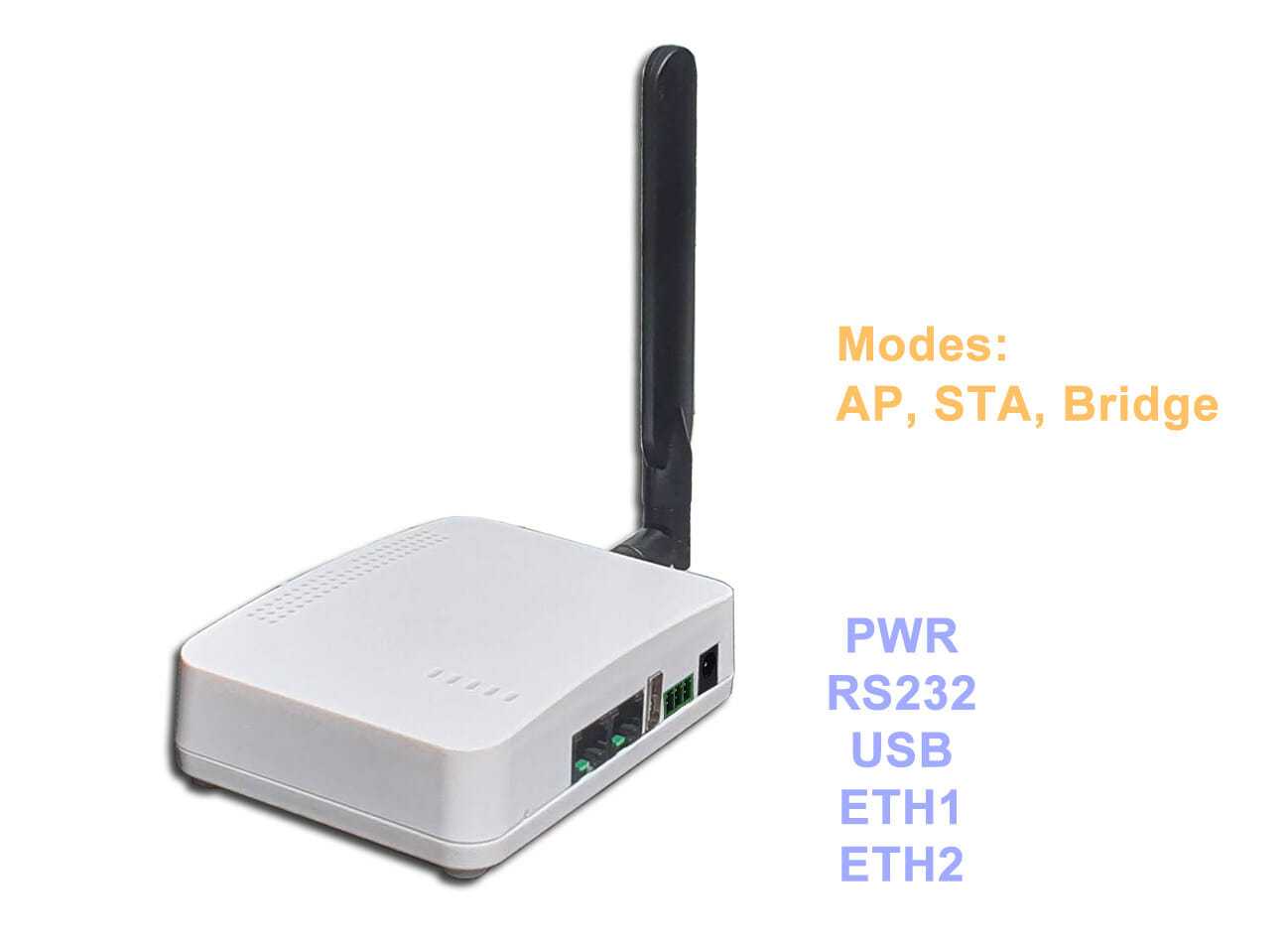

La plupart des plates-formes matérielles WiFi HaLow que nous avons vues jusqu’à présent sont basées sur des puces Newracom, mais la passerelle AsiaRF AP7688-WHM WiFi HaLow IoT dispose d’un module basé sur Morse Micro MM6108 802.11ah SoC à la place.
La passerelle est alimentée par un processeur MediaTek MT7688 MIPS 580 MHz fournissant un réseau Wi-Fi 4 802.11n et double Ethernet, et dispose d’un port USB ainsi que d’une console RS232 pour le contrôle industriel. WiFi HaLow (802.11ah) permet la transmission de vidéos et de données sur une distance allant jusqu’à un kilomètre et des débits de données allant jusqu’à 32,5 Mbps.
Spécifications de la passerelle Wi-Fi HaLow AP7688-WHM :
- SoC – Mediatek MT7688 MIPS SoC @ 580 MHz avec WiFi 4 intégré
- Mémoire système – À déterminer
- Stockage – À déterminer
- Connectivité
- 2 ports Ethernet RJ45
- Wi-Fi 4 1T1R 2,4 GHz jusqu’à 150 Mbit/s ; Antenne PCB
- 850 à 950 MHz WiFi HaLow 1T1R jusqu’à 32,5 Mbps @ 8 MHz de bande passante via la puce Morse Micro MM6108 ; antenne dipôle externe
- Prise en charge optionnelle de Bluetooth LE, Zigbee et Matter
- USB – 1 port USB de type A
- Série – RS232 via bornier
- Sécurité – WEP 64/128 bits, TKIP, WPA, WPA2, AES, WPS
- Divers – Bouton de réinitialisation
- Alimentation – 12 V/1 A via une prise d’alimentation CC
- Dimensions – 115 x 90 x 35 mm
- Certifications – FCC/CE
La passerelle est basée sur le module WiFi HaLow AsiaRF MM610X-001 basé sur le Morse Micro MM6108 et mesurant seulement 22 x 17 mm. WiFi HaLow prend en charge les modes point d’accès, station et pont. La société ne répertorie pas le système d’exploitation, mais il devrait y avoir une distribution Linux, très probablement OpenWrt, fonctionnant sur le processeur MIPS.
Le débit de données du WiFi HaLow dépendra de la portée, et plus vous vous éloignez, plus la bande passante et/ou le débit de liaison diminuent. Quatre bandes passantes sont disponibles chacune avec plusieurs débits de liaison au choix :
- Bande passante 1 MHz – 0,16, 0,33, 0,66, 1, 1,33, 2, 2,66, 3, 3,33 Mbps
- Bande passante 2 MHz : 0,72, 1,44, 2,16, 2,88, 4,33, 5,77, 6,5, 7,22 Mbps
- Bande passante 4 MHz – 1,5, 3, 4,5, 6, 9, 12, 13,5, 15 Mbps
- Bande passante 8 MHz – 3,25, 6,5, 9,75, 13, 19,5, 26, 29,25, 32,5 Mbps
Ainsi, le débit de liaison réel variera de 0,16 Mbps à 32,5 Mbps.
AsiaRF vend la passerelle WiFi HaLow AP7688-WHM pour 99 $ et le module MM610X-001 pour 17,85 $.
Merci à David pour le tuyau.
-
