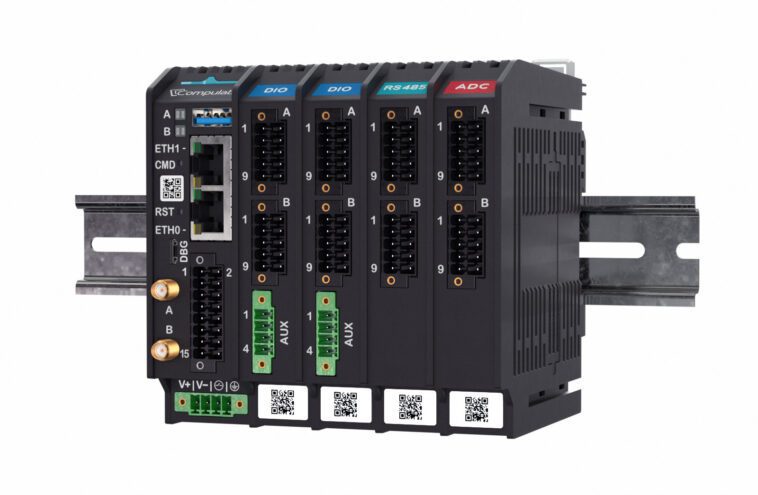

Compulab IOT-DIN-IMX8PLUS est une passerelle IoT sur rail DIN alimentée par un SoC AI NXP i.MX 8M Plus qui accepte divers modules d’extension avec entrées et sorties numériques (DIO), RS232, RS485 ou ADC.
Le nouveau modèle semble être une évolution de la passerelle IoT Compulab IOT-GATE-IMX8PLUS Arm Linux introduite en 2022 avec bon nombre des mêmes fonctionnalités, sauf que l’IOT-DIN-IMX8PLUS est conçu pour être installé dans une armoire ou une autre installation avec un Rail DIN et peut facilement être connecté à des modules d’E/S supplémentaires.
Spécifications du Compulab IOT-DIN-IMX8PLUS :
- SoC – NXP i.MX 8M Plus Quad ou Quad-lite
- CPU
- Processeur quadricœur Arm Cortex-A53 jusqu’à 1,8 GHz
- Noyau temps réel Arm Cortex-M7 à 800 MHz
- GPU – GPU 3D Vivante GC7000UL, GPU Vivante GC520L 2D
- VPU – Décodeur et encodeur vidéo 1080p H.265/H.264
- DSP HiFi 4 DSP
- Accélérateur d’IA – Unité de traitement neuronal (NPU) 2.3 TOPS sur i.MX 8M Plus Quad uniquement
- CPU
- Mémoire système – 1 Go à 8 Go LPDDR4
- Stockage – Flash eMMC de 16 Go à 128 Go (soudé à bord)
- Réseau et connectivité sans fil
- 2 ports Gigabit Ethernet RJ45
- WiFi 6 802.11ax et Bluetooth 5.3 LE en option via le module Intel WiFi 6E AX210 et 2 connecteurs d’antenne RP-SMA
- Cellulaire 4G/LTE CAT4 et GPS/GLONASS GNSS en option via le module Quectel EC25 et la prise pour carte SIM intégrée
- USB – 1 port USB 3.0
- En série
- 1x RS485 2 fils (semi-duplex) via bornier isolé
- 1x port Tx/Rx RS232 via bornier isolé
- 1x CAN Bus via bornier isolé
- Débogage – 1x port Micro USB pour console série via un pont UART vers USB ; prise en charge du protocole NXP SDP/UUU
- Expansion
- 2x entrées numériques + 2x sorties numériques (24 V conformes à la norme EN 61131-2) via connecteur bornier isolé
- Jusqu’à trois modules RS485 à 4 canaux et/ou RS232 à 4 canaux empilés ensemble
- Jusqu’à quatre modules de sorties numériques à 8 canaux + entrées numériques à 8 canaux (24 V) empilés ensemble
- Jusqu’à un module 8 entrées analogiques (ADC) (0…10 V/4…20 mA)
- Sécurité
- Démarrage sécurisé via le module i.MX8M Plus HAB
- Infineon SLB9373 TPM 2.0
- Débogage
- Connecteur micro USB pour console série via un pont UART vers USB
- Connecteur micro USB faisant office de port de programmation NXP SDP
- Divers – RTC + pile bouton intégrée ; chien de garde; 2x LED bicolores utilisateur
- Alimentation – 12 V à 24 V CC avec protection contre les inversions de tension
- Consommation d’énergie – 2,5 W à 8 W selon la charge et la configuration du système
- Dimensions
- Passerelle – 110 x 30 x 95 mm (boîtier sur rail DIN, matériau ABS/PC haute endurance)
- Modules d’extension d’E/S – 110 x 20 x 95 mm
- Poids – Passerelle : 220 grammes ; Modules d’E/S : 110 grammes
- Plage de température
- Fonctionnement – Commercial : 0° à 50°C ; industriel : -30° à 70°C
- Stockage – -40° à 85°C
- Humidité relative – 10 % à 90 % (sans condensation)
- MTTF – > 200 000 heures
- Conformité
- Réglementation – CE, FCC, UKCA
- CEM – EN 55032/5, EN 61000-6-2, EN 61000-6-3
- Sécurité – EN/UL/IEC 62368-1
Compulab fournit des images Yocto 4.0 et Debian 12 avec prise en charge des mises à jour Docker, MS Azure IoT, Node-RED et OTA avec Mender, ainsi que des bibliothèques Modbus RTU, Modbus TCP et MQTT. La passerelle est compatible avec la plateforme BalenaOS pour la gestion des appareils. Je n’ai pas trouvé de documentation spécifique à IOT-DIN-IMX8PLUS au moment de la rédaction, mais le wiki fournit de la documentation pour les images Debian 12 et Yocto pour la passerelle IOT-GATE-IMX8PLUS similaire.
Compulab vend l’IOT-DIN-IMX8PLUS pour 145 $ dans sa configuration minimale pour les commandes de 1 000, et vous trouverez plus de détails et les prix des options et des modules IO sur la page produit. L’entreprise propose également une garantie de 5 ans et un engagement de disponibilité de 15 ans pour la passerelle.
