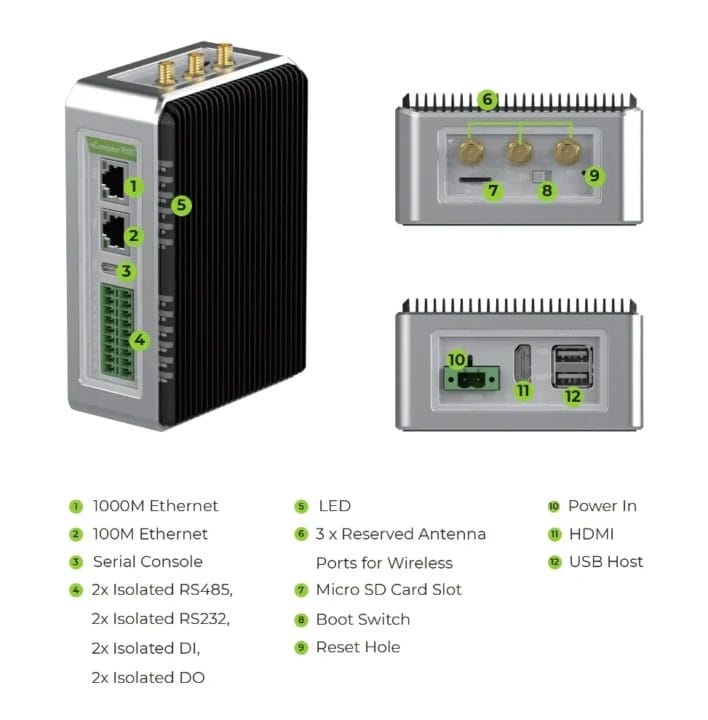

Seeed Studio a lancé la famille de passerelles IoT industrielles série reComputer R1100 basée sur Raspberry Pi CM4. Le premier modèle, le reComputer R1113-10, est alimenté par un module Raspberry Pi Compute Module 4 avec 2 Go de RAM et 8 Go de stockage eMMC. Il comprend deux ports RS485 isolés, deux ports RS232 isolés, des interfaces DI et DO et douze indicateurs LED. Les options de connectivité supplémentaires incluent deux ports Ethernet Gigabit, Wi-Fi, Bluetooth 5.0, LoRa, 4G LTE et Zigbee. L’appareil dispose également de deux ports USB-A 2.0, d’un port USB-C 2.0 pour le flashage du système d’exploitation, d’une sortie HDMI 2.0 et d’un emplacement pour carte MicroSD.
Il existe de nombreuses passerelles IoT industrielles de ce type basées sur Raspberry Pi CM4 et d’autres SoM ou SoC sur le marché, et nous en avons couvert un certain nombre, notamment le Compulab IOT-DIN-IMX8PLUS, Digi IX40, Dusun DSGW-380, Cytron IRIV PiControl et Robustel EG5101. et EG5200, entre autres, chacun avec son propre ensemble de fonctionnalités.

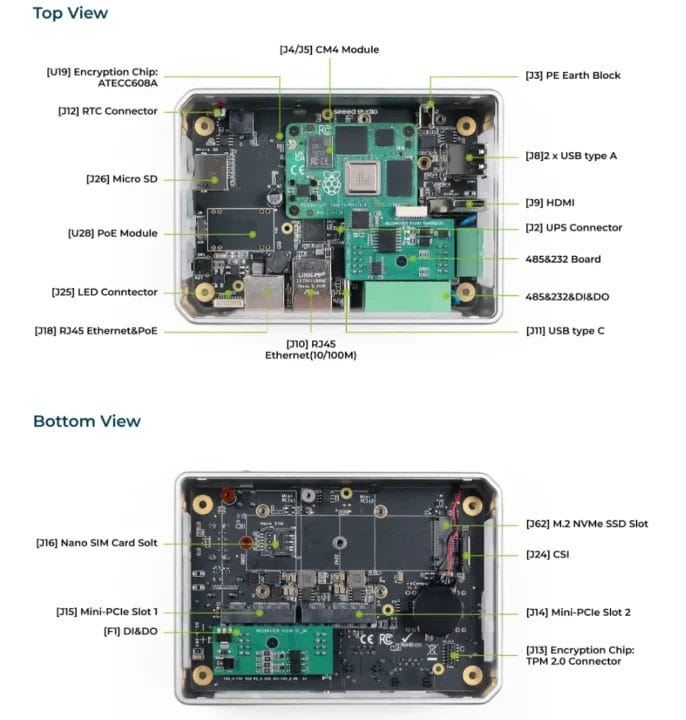

Spécifications du reComputer R1113-10 :
- SoM-Raspberry Pi CM4
- Broadcom BCM2711 quadricœur Cortex-A72 (ARM v8) SoC 64 bits à 1,5 GHz
- Mémoire – 2 Go DDR4 (options 1 Go/2 Go/4 Go/8 Go pour la série R1100)
- Stockage – Stockage eMMC de 8 Go (options 8 Go/16 Go/32 Go pour la série R1100)
- Module sans fil en option
- Stockage
- Prise clé M.2 NVMe SSD 2280-M
- Emplacement pour carte MicroSD
- Sortie vidéo – 1x HDMI 2.0
- Réseautage
- Filaire
- Port Gigabit Ethernet RJ45 avec PoE en option
- Port Ethernet RJ45 10/100 Mbps (IEEE802.3/802.3u)
- Wi-Fi 2,4/5,0 GHz et BLE 5.0 en option sur Raspberry Pi CM4
- USB LoRa/SPI LoRa en option
- 4G LTE en option avec module et emplacement pour carte nano SIM
- Clé USB Zigbee en option
- Antenne – 3x ports d’antenne réservés pour le sans fil
- Filaire
- USB
- 2x ports hôtes USB-A 2.0
- Port USB Type-C 2.0 pour flasher le système d’exploitation
- Expansion
- 2x ports RS485 isolés
- 2x ports RS232 isolés
- 2x ports DI isolés avec entrée 5 à 24 V CC
- 2x ports DO isolés <60 V CC
- Divers
- Chien de garde matériel – 1 ~ 255 s
- RTC de haute précision
- Ronfleur
- Bouton de réinitialisation
- 12x indicateurs LED
- Module SuperCAP UPS LTC3350 (en option)
- Sécurité – TPM 2.0 via la puce de cryptage ATECC608A (en option)
- Alimentation
- Entrée – Entrée 9 V ~ 36 V CC via bornier à 2 broches
- PoE (en tant qu’appareil alimenté) : norme IEEE 802.3af 12,95 W PoE
- Consommation d’énergie : veille : 2,88 W ; Pleine charge : 5,52 W
- Dimensions – 130 x 93 x 49,5 mm
- Poids – 560 grammes
- Spécifications environnementales
- Protection contre la pénétration – IP40
- Température de fonctionnement : -30 ~ 70 °C
- Température de stockage : -40 ~ 80 °C
- Humidité de fonctionnement – 10 ~ 95 % HR
- CEM
- ESD : EN61000-4-2, niveau 3
- EFT : EN61000-4-4, niveau 2
- Surtension : EN61000-4-5, niveau 2
- Certifications – CE, FCC, TELEC, RoHS

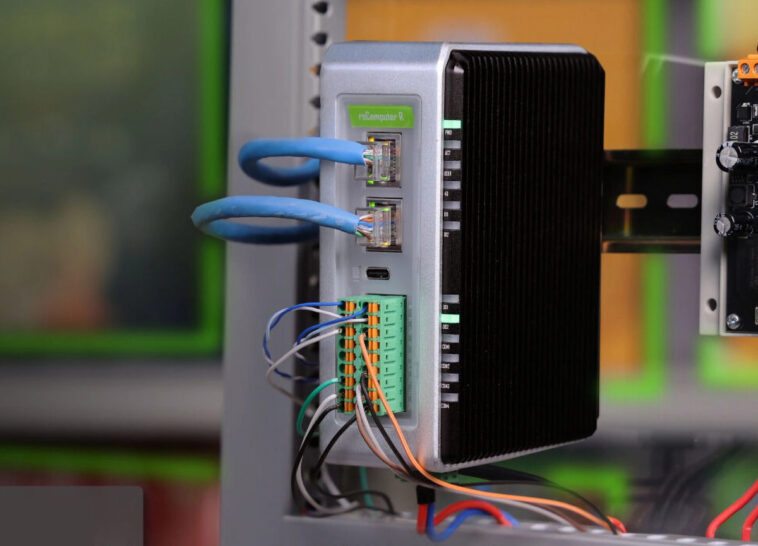

La série reComputer R1100 est logée dans un boîtier en alliage d’aluminium 6061 doté de panneaux latéraux transparents en PC. Il prend en charge les protocoles de communication tels que BACnet, Modbus RTU, Modbus TCP/IP et KNX, et est compatible avec les frameworks populaires tels que Node-RED, CODESYS et Balena. Les indicateurs LED double face fournissent un retour rapide sur l’état de fonctionnement, tandis que les options de montage flexibles incluent l’installation sur rail DIN et murale. L’appareil prend en charge Raspberry OS, Debian, le projet Yocto et Buildroot pour la personnalisation du système d’exploitation.
La série reComputer R1100 présente une conception sans ventilateur pour une dissipation efficace de la chaleur et est accompagnée d’une garantie de 2 ans. Il est soutenu par une durée de vie de production s’étendant jusqu’en décembre 2030 pour une disponibilité à long terme. La passerelle IoT est bien adaptée aux applications industrielles telles que l’automatisation, la gestion de l’énergie, l’agriculture intelligente et la fabrication.

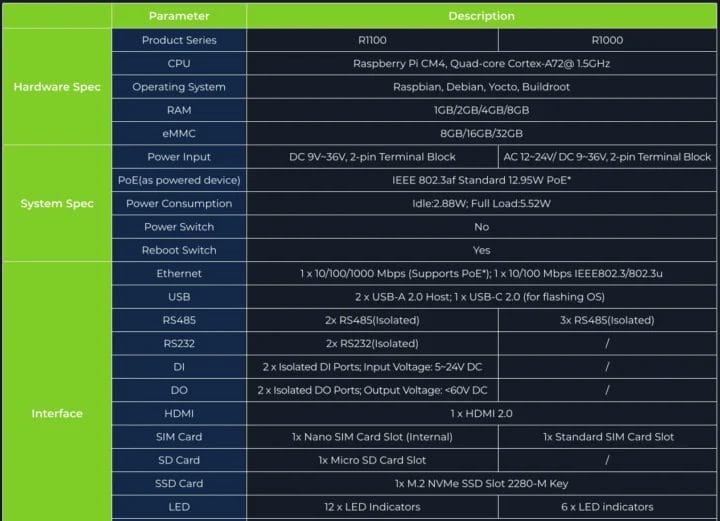

La nouvelle passerelle fait suite au reComputer R1025-10 introduit il y a quelques mois en tant que premier modèle de la série reComputer R1000 de Seeed Studio. Équipé d’un module Raspberry Pi CM4 doté de 4 Go de RAM et de 32 Go de stockage eMMC, le R1025-10 offre trois interfaces RS485 isolées, un emplacement pour carte SIM standard et six indicateurs LED. Vous pouvez voir en quoi les familles de passerelles R1100 et R1100 diffèrent dans le tableau comparatif ci-dessous.
Le package reComputer R1100 comprend la passerelle IoT, un clip pour rail DIN, un pack de vis, un adaptateur de prise femelle d’alimentation CC vers borne à vis, un connecteur de bornier à 9 × 2 broches (mâle), cinq résistances de 120 Ω et un manuel d’utilisation. . Il n’existe pas de wiki pour le R1100 pour le moment, mais un manuel d’utilisation (PDF) est disponible à la place. À terme, il sera probablement converti en un wiki Web similaire à celui du R1000 avec un aperçu du matériel, des exemples de projets, des informations sur les modules et des ressources supplémentaires.
La passerelle IoT Edge reComputer R1113-10 est disponible en commande différée à 179,00 $, et l’expédition devrait commencer le 24 décembre 2024.
