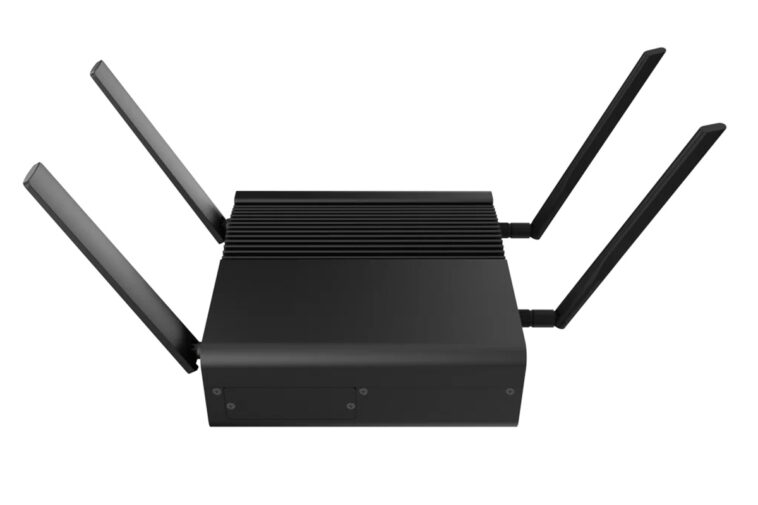

Le Wisgate Connect for Mioty est une passerelle IoT hybride de qualité industrielle avec un soutien aux protocoles Mioty et Lorawan. Construit autour de la carte transportée RAK7391 pour Raspberry Pi CM4, il est conçu pour les applications IoT à longue portée, y compris l’éclairage de rue intelligent, la gestion des déchets, la surveillance environnementale et le contrôle du flux de trafic.

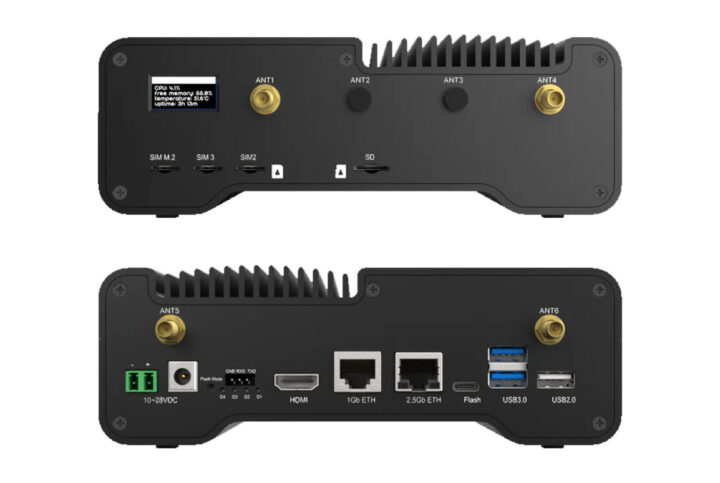

En plus du support double-protocol (Mioty et Lorawan), il présente USB 2.0, USB 3.0 et un port USB-C pour le clignotement, une sortie HDMI et un en-tête UART pour le débogage. Les options de backhaul incluent le Wi-Fi, Ethernet ou un module 4G LTE en option. La passerelle peut être alimentée de deux manières: une large prise de tension de saisie ou un bornie de borne, ou Poe + en option.
Nous avons parlé pour la première fois de la norme Mioty en avril 2020. Après cela, en septembre 2021, nous avons vu des laboratoires de silicium introduire EFR32FG23 (FG23) et EFR32ZG23 (ZG23) SOC avec un support Mioty, mais cela fait un certain temps depuis que nous avons couvert des produits construits autour de cette norme.
Wisgate Connect pour les spécifications de mioty:
- Som – Raspberry Pi Compute Module 4 (CM4) avec Wi-Fi intégré, avec jusqu’à 4 Go de RAM, 32 Go EMMC Flash
- Stockage
- Prise de carte microSD
- Emplacement interne M.2 B-Key pour le stockage
- Affichage – Port 1x HDMI 2.0
- Réseau et sans fil
- Support Dual LPWAN
- Support de protocole Mioty (bande 868 MHz uniquement)
- Concentrateur Lorawan en option à 8 canaux (RAK5146, basé sur SX1303)
- Port 2,5 Gbe RJ45
- Port Gigabit Ethernet RJ45 avec support PoE + Facultatif
- Wi-Fi et Backhaul 4G en option
- 3x emplacements de carte SIM
- Connecteurs SMA externes pour les antennes Lora, Mioty, Wi-Fi, LTE
- Support Dual LPWAN
- USB – 1x ports USB 2.0 + 2x USB 3.0
- Extension – 3x Mini PCIe et M.2 Slots pour des modules et stockage supplémentaires
- Mission
- Fonction «Dying Hasp» pour les alertes de perte de puissance
- Support Wisblock
- Support de Raspberry Pi Hat
- Batterie RTC CR2032
- Tête UART
- Bouton de mode flash
- LEDS D4, D3, D2, D1 Utilisation inconnue
- Alimentation électrique
- 9–28V DC via une prise en fût ou un terminal phoenix
- Poe facultatif +
- Dimensions
- Gateway – Non mentionné
- Carte de transporteur – 170 x 170 mm (facteur de forme mini-itx)
- Plage de température – non mentionné

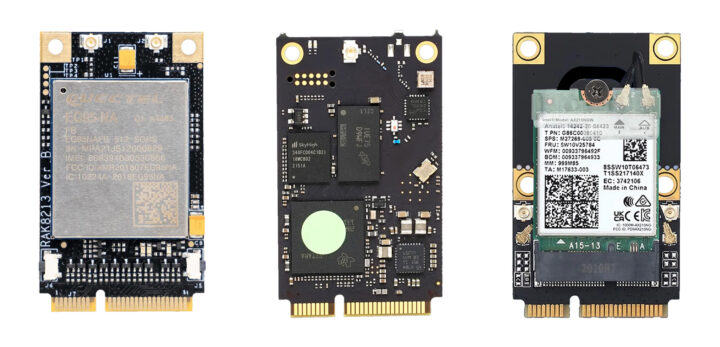

La passerelle est préflasée avec Rakpios, une distribution Linux personnalisée basée sur Raspberry Pi OS. Rakpios comprend tous les pilotes et scripts d’assistance nécessaires pour communiquer avec les modules comme Miro Edgecard Moty, le chapeau Wi-Fi Halow et l’adaptateur Wi-Fi 6E Intel AX210. Plus d’informations peuvent être trouvées sur le guide de démarrage fourni par RAK. Le système utilise «Rakpios-Cli» pour la configuration du réseau rapide et le déploiement de services basé sur Docker. Pour Mioty, il existe des scripts de configuration dédiés pour les fonctionnalités plug-and-play avec l’interface de la station de base. Le Wi-Fi et le LTE fonctionnent facilement avec les outils de prise en charge et de configuration du noyau pré-inclus.

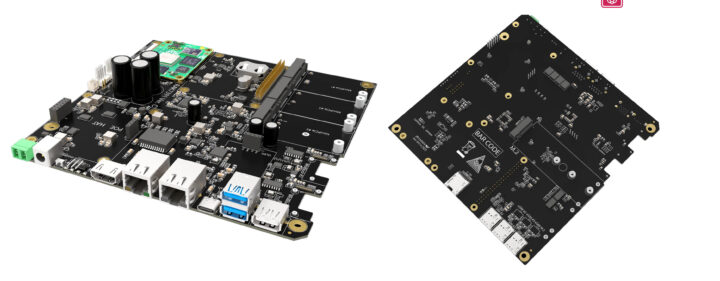

Pour autant que je puisse comprendre, cette passerelle hybride industrielle MIOTY et LORAWAN est construite autour de la carte porteuse Mini-Itx RAK7391 pour CM4, qui comprend trois emplacements MPCIE, un socket B-Key M.2, HDMI 2.0, un port Ethernet Gigabit avec POE + en option et un port de 2,5GBE. De plus, il a USB 2.0, USB 3.0, des ports de type C avec des connecteurs DSI doubles CSI et uniques DSI, RTC avec batterie, contrôle du ventilateur et divers support d’E / S via Wisblock.
Vous pouvez obtenir le Wisgate Connect pour Mioty directement dans le magasin de la société pour 679 $ ou 549 $ sans les modules Lorawan et LTE. Alternativement, il est également répertorié sur AliExpress pour les mêmes prix. L’appareil expédie un adaptateur d’alimentation, un connecteur Phoenix et des antennes pour LTE et LORA (s’il est sélectionné). Il existe également des options complémentaires comme un kit de module PoE, un injecteur POE de 1000m et des SSD NVME (128 Go ou 512 Go).
