La famille de microcontrôleurs et de modules Bluetooth LE 5.4 Infineon AIROC CYW20829 cible les applications industrielles, grand public et automobiles

Infineon a récemment lancé la famille Bluetooth LE (Low Energy) 5.4 AIROC CYW20829 qui comprend désormais des SoC et des modules. Ces SoC comprennent deux cœurs MCU Cortex-M33 : un cœur d’application de 48 ou 96 MHz pour les périphériques, la sécurité et les ressources système, et un cœur de communication pour l’émetteur-récepteur RF de 2,4 GHz avec une puissance de transmission allant jusqu’à 10 dBm et une sensibilité de réception de -98 dBm. Cette intégration élevée réduit les coûts de nomenclature (BOM) pour une grande variété d’applications, notamment les accessoires pour PC, l’audio à faible consommation d’énergie, les objets connectés, les micro-onduleurs solaires, les dispositifs de suivi des actifs, la domotique, etc.

En 2021, Infineon a lancé la famille AIROC CYW5557x de SoC Wi-Fi 6/6E pour les appareils IoT et de streaming, avec des fonctionnalités telles qu’une portée améliorée et une efficacité réseau améliorée. Plus récemment, Infineon a annoncé les microcontrôleurs PSOC Edge E81, E83 et E84 basés sur les microcontrôleurs Cortex-M55/M33. N’hésitez pas à les consulter si vous recherchez des microcontrôleurs spécifiques à Infineon.

La série Infineon AIROC CYW20829 comprend un total de huit références qui partagent la plupart des mêmes spécifications :

• Appareils
  • CYW20829B0000 – SoC dans un boîtier 56QFN, conçu pour les accessoires PC, les télécommandes, les ESL et les microcontrôleurs BLE bas de gamme.
  • CYW20829B0010 – SoC dans un boîtier 56QFN, adapté aux accessoires de jeu et aux produits LE Audio.
  • CYW20829B0-P4EPI100 – Module adapté aux cas d’utilisation longue portée, de suivi des actifs, d’outils électriques et de Bluetooth LE générique.
  • CYW20829B0-P4TAI100 – Module adapté aux cas d’utilisation longue portée, de suivi des actifs, d’outils électriques et de Bluetooth LE générique.
  • CYW20829B0021 – SoC dans un boîtier 40QFN, adapté aux applications industrielles et longue portée.
  • CYW89829B0022 – SoC dans un boîtier 40QFN, conçu pour le BMS sans fil et l’accès en voiture.
  • CYW89829B0232 – SoC dans un boîtier 77BGA, adapté au BMS sans fil et à l’accès en voiture.
  • CYW20829B1230 – (Attendu au 2e trimestre 2025) SoC dans un boîtier BGA à 64 billes, adapté aux appareils portables, aux outils électriques et au suivi des actifs.

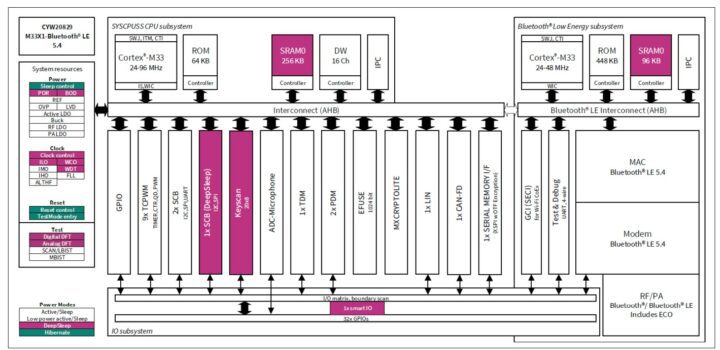

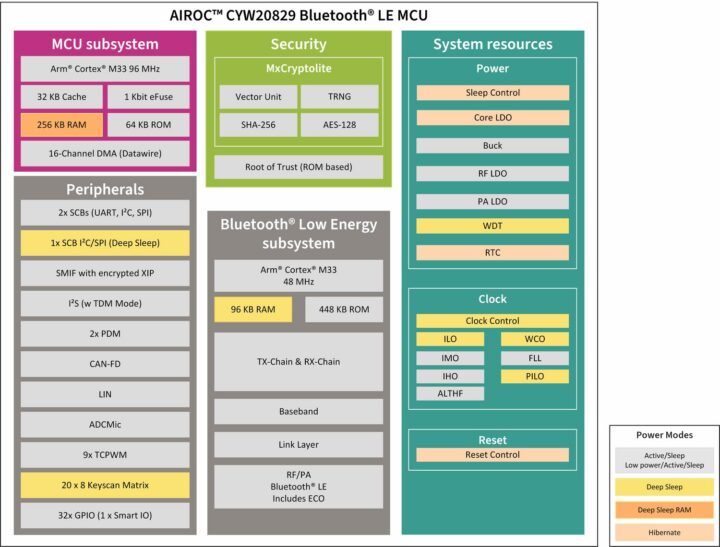

• Noyaux MCU
  • Arm Cortex-M33 48/96 MHz (cœur d’application)
  • Arm Cortex-M33 48 MHz (sous-système Bluetooth)
  • Architecture ARMv8-M
• Mémoire – 256 Ko SRAM
• Stockage – Prise en charge flash QSPI externe (XIP, cryptage)
• Bluetooth 5.4
  • Émetteur-récepteur RF 2,4 GHz avec commande d’antenne 50 Ω
  • PHY numérique
  • Modes maître et esclave
  • Puissance d’émission : jusqu’à 10 dBm
  • Sensibilité RX :
    • -98 dBm (LE 1 Mbps)
    • -95 dBm (LE 2 Mbps)
    • -101 dBm (PHY codé 500 kbps)
    • -106 dBm (PHY codé 125 kbps)
  • Jusqu’à 16 connexions simultanées (4 périphériques)
  • Prise en charge de l’angle d’arrivée (AoA) et de l’angle de départ (AoD)
• Interfaces
  • Interface mémoire série (SMIF) / Quad SPI (QSPI)
  • 3 blocs de communication série configurables (SCB) – SPI, I2C ou UART
  • 2 canaux audio PDM, 1 canal I2S (mode TDM)
  • Jusqu’à 32x GPIO
• Périphériques
  • Modulateur de largeur d’impulsion (TCPWM) avec temporisateur/compteur 7x 16 bits, 2x 32 bits
  • Convertisseur analogique-numérique sigma-delta 12 bits
  • Contrôleur DMA (16 canaux)
  • Accélération matérielle de la cryptographie
  • Générateur de nombres aléatoires réels (TRNG)
• Sécurité
  • Démarrage sécurisé
  • Environnements d’exécution sécurisés
  • Prise en charge des images cryptées
  • Désactivation du débogage et authentification
  • Réseau de fusibles électroniques OTP
• Alimentation électrique
  • Tension d’alimentation – 1,7 V à 3,6 V
  • Fonctionnement logique du noyau sélectionnable – 1,1 V ou 1,0 V
  • Convertisseur abaisseur CC-CC sur puce
• Consommation d’énergie
  • Veille profonde – 4,5 µA (rétention de 64 Ko de SRAM)
  • Courant CPU actif
    • 40 μA/MHz (noyau 1,1 V)
    • 22 μA/MHz (noyau de 1,0 V)
  • Consommation d’énergie Bluetooth LE
    • Émission : 5,2 mA (0 dBm), 17,2 mA (10 dBm)
    • RX : 5,6 mA (LE 1 Mbps)
• Paquet – 56 mines 6×6 mm
• Procédé – Procédé CMOS 40 nm

La spécification est tirée de la famille de microcontrôleurs Bluetooth LE 5.4 à usage général AIROC CYW20829, car au moment de la rédaction, Infineon n’a pas fourni de fiche technique pour la série CYW89829 conçue pour les applications automobiles avec la qualification AECQ-100 Grade 2, une température de fonctionnement jusqu’à 105 °C, moins de GPIO et un flash intégré, ce qui est bénéfique pour les applications automobiles où l’espace et la fiabilité sont cruciaux.

En termes de logiciel, la société indique que les microcontrôleurs seront compatibles avec son logiciel ModusToolbox, ses outils et ses bibliothèques pour le développement de microcontrôleurs et de systèmes sans fil. Infineon fournit également de nombreux exemples de code sur GitHub, notamment des packages de support de carte, des ressources de bas niveau comme HAL et PDL, des intergiciels pour des fonctionnalités comme Bluetooth et des exemples d’application. HAL simplifie l’interaction avec les blocs matériels et fonctionne sur plusieurs familles de produits.

La société propose également le kit d’évaluation Bluetooth Low Energy CYW920819M2EVB, qui facilite la création d’appareils IoT connectés via Bluetooth. Construit autour du microcontrôleur CYW20829, cet outil convivial vous aide à créer des solutions pour les maisons intelligentes, l’automatisation industrielle et bien plus encore. Il est compatible avec Arduino et fonctionne sous Windows, macOS et Linux. De plus, le kit comprend un programmateur/débogueur intégré (KitProg3) et prend en charge 1,8 V, 3,3 V et une pile bouton pour un fonctionnement simplifié.

Les modules Bluetooth LE 5.4 à usage général CYW20829B0-P4EPI100 et CYW20829B0-P4TAI100 peuvent être achetés auprès de Mouser pour 6,83 $ pour une seule unité et moins en quantités. Le CYW920819M2EVB-01 peut également être commandé auprès de Mouser pour 58,2 $. Cependant, au moment de la rédaction de cet article, je ne trouve aucun détail de prix pour les modules de qualité industrielle et automobile. Vous trouverez plus d’informations sur les modules CYW20829 et CYW89829 sur leurs pages produits respectives et des détails supplémentaires sur le communiqué de presse de la société.
