La famille de FPGA SoC AMD Versal Premium Gen2 comprend des cœurs Arm Cortex-A72/R5F, une structure FPGA haut de gamme, des interfaces PCIe Gen6 et CXL 3.1.

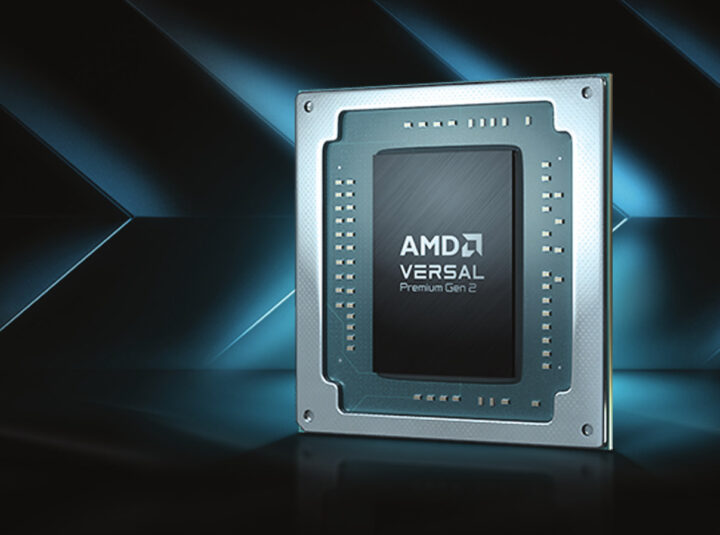

AMD Versal Premium Gen 2

Le FPGA SoC AMD Versal Premium Series Gen 2 combine des processeurs double cœur Cortex-A72 et double cœur Cortex-R5F avec une structure FPGA haut de gamme avec jusqu’à 3,2 millions de cellules logiques et CXL 3.1 (Compute Express Link), PCIe Gen6 et DDR5. /LPDDR5X interfaces à large bande passante pour les centres de données, les équipements de communication, les tests et mesures, ainsi que les applications gourmandes en données pour l’aérospatiale et la défense.

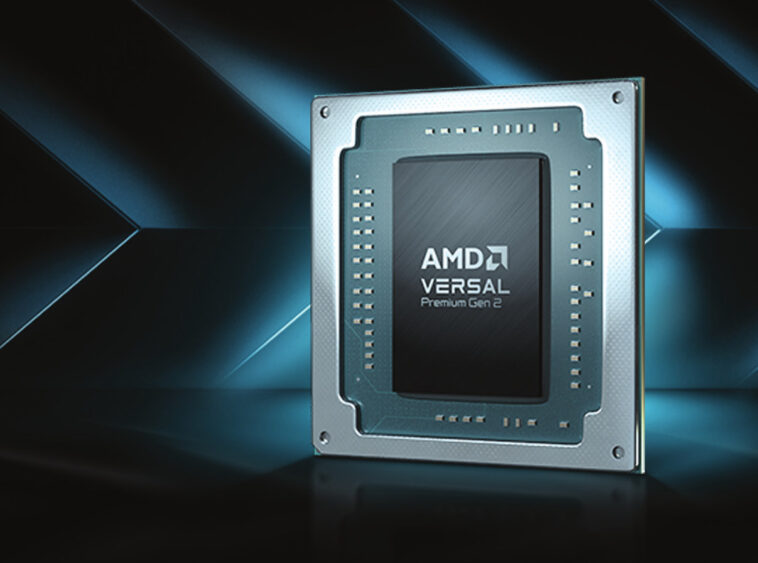

AMD Versal Premium Gen 2

Spécifications AMD Versal Premium Gen2 :

  • Cœurs de processeur
    • Noyau d’application Arm Cortex-A72 double cœur, cache L1 de 48 Ko/32 Ko avec parité et ECC ; 1 Mo de cache L2 avec ECC
    • Arm Cortex R5F double cœur, 32 Ko/32 Ko de cache L1 et 256 Ko de TCM avec ECC
  • Mémoire – 256 Mo sur puce avec ECC
  • Tissu FPGA
    • Cellules logiques du système – jusqu’à 3 273 480
    • LUT – Jusqu’à 1 496 448
    • Moteurs DSP – Jusqu’à 7 616
  • Interfaces connectées aux cœurs CPU
    • 2xEthernet
    • 2x UART, 2x SPI, 2x I2C
    • 2x CAN-FD
    • 1x USB 2.0
  • Mémoire FPGA, interfaces, E/S et émetteurs-récepteurs
    • Jusqu’à 327 Mbits de mémoire à 273 Go/s (LPDDR5X)
    • Jusqu’à 2 MAC Ethernet multi-débits 100 Gbit/s
    • Jusqu’à 3 MAC Ethernet 600 Gbit/s
    • Jusqu’à 6x décodeur LDPC
    • 2x PCIe Gen6x8, CXL 3.1
    • Jusqu’à 736x E/S hautes performances (XSIO)
    • Jusqu’à 56 émetteurs-récepteurs GTM2 (jusqu’à 112 Gbit/s)
    • 16x émetteurs-récepteurs GTM2 (mode CPM6/GT Direct – 64 Gbps/32 Gbps)
  • Moteurs de cryptographie à grande vitesse
    • Moteurs AES-GCM-256/128
    • Jusqu’à 800 Gb/s de débit de chiffrement en ligne
    • 400 Gbit/s de MACsec, IPsec et chiffrement en masse par moteur
Schéma fonctionnel AMD Versal Premium Gen2
Schéma fonctionnel simplifié

Les applications vont des centres de données pour l’accélération de calcul, la mise en réseau personnalisée et le stockage informatique aux équipements de test et de mesure (analyseurs de protocole, testeurs sans fil, testeurs de réseau), aux équipements de communication (stations de base sans fil 5G et 6G, appareils de sécurité), ainsi qu’à l’aérospatiale et à la défense ( avionique, radar et radio cognitive/SDR).

Il y aura quatre parties, comme indiqué dans le tableau ci-dessous, les 2VP3102, 2VP3202, 2VP3402 et 2VP3602 différant principalement en termes de structure FPGA et les interfaces associées avec le système de traitement Arm sont les mêmes pour toutes les références. AMD n’a pas beaucoup discuté du support logiciel, bien que la société ait mentionné le support d’AMD Vivado Design Suite et de la plate-forme de développement logiciel unifiée AMD Vitis.

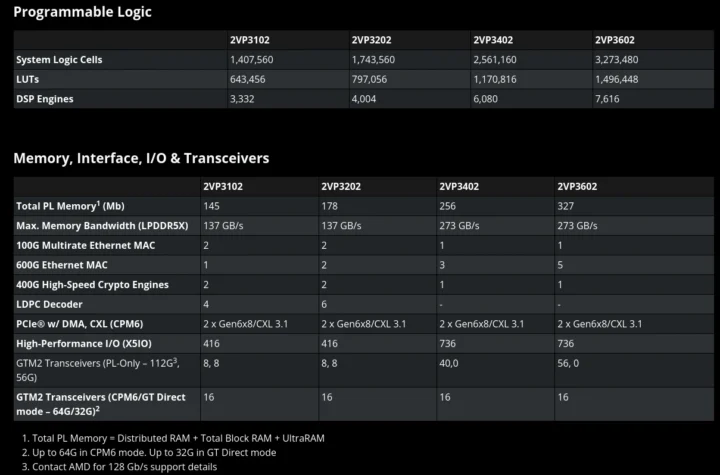

Comparaison FPGA SoC AMD Versal 2VP3102 2VP3202 2VP3402 2VP6302

Mais il reste encore beaucoup de temps, car les outils de développement AMD Versal Premium Series Gen 2 ne devraient être disponibles qu’au deuxième trimestre 2025, suivis d’échantillons au début de 2026. Les expéditions de production devraient commencer au deuxième semestre 2026. Des informations supplémentaires peuvent être trouvées sur la page produit et le communiqué de presse. Notez que l’AMD Versal Premium ne doit pas être confondu avec le Versal Prime comme AMD l’a fait lui-même dans son communiqué de presse…
