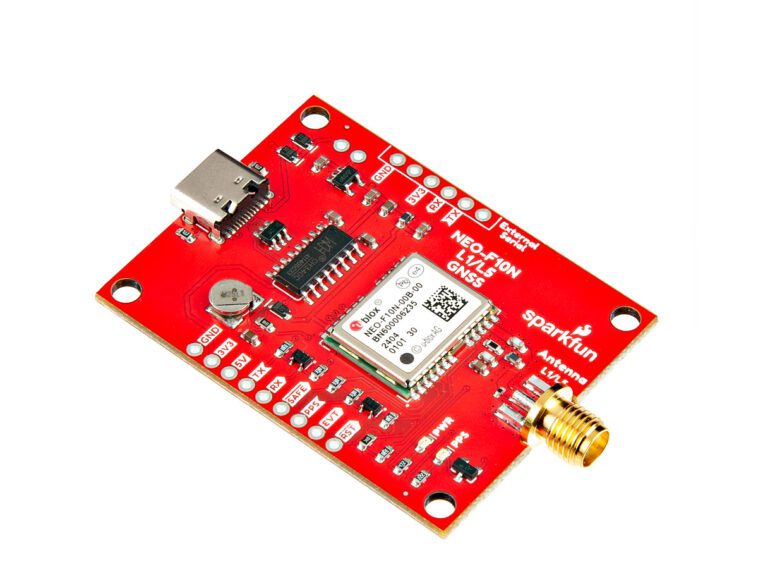

Le SparkFun GNSS L1/L5 Breakout est une carte GNSS de précision standard avec une précision de position de niveau mètre qui comprend le module double bande u-Blox NEO-F10N, un connecteur d’antenne SMA et un port USB-C pour l’alimentation et les données.
Comme son nom l’indique, la carte s’appuie sur les bandes L1/L5 du NEO-F10N au lieu des bandes L1/L2 plus courantes et offre de meilleures performances dans les environnements urbains. En effet, la bande L5 fait partie de la bande de fréquences protégée ARNS (service de radionavigation aéronautique), ce qui entraîne moins d’interférences RF.
Spécifications du module SparkFun GNSS L1/L5 :
- GNSS
- Module u-Blox NEO-F10N avec récepteur GNSS double bande L1/L5
- Réception simultanée du GPS, Galileo et Beidou
- Connecteur SMA intégré
- Temps de première réparation : 28 s (à froid), 2 s (à chaud)
- Taux de navigation maximum pour une configuration GNSS unique (GPS) : 20 Hz
- Précision de position (GPS) – 1,5 m
- Précision du temps d’impulsion – 30ns
- Limites opérationnelles
- G maximum : ≤ 4G
- Altitude maximale : 80 km
- Vitesse maximale : 500 m/s
- Prend en charge NMEA, UBX sur UART
- Antenne – connecteur SMA
- USB – 1 connecteur USB Type-C connecté au convertisseur USB-série CH340C et aux diodes de protection ESD pour les lignes de données USB
- Divers
- LED – Puissance et impulsion par seconde (PPS)
- « Cavaliers »
- Bouclier USB (SHLD)
- USB 5 V (USB-5 V)
- Mesure (MEAS)
- Transmission USB (USB-TX)
- Réception USB (USB-RX)
- Externe 3,3 V (EXT-3V3)
- LED d’alimentation (PWR)
- LED PPS (PPS)
- Source de courant
- Entrée 5 V CC via USB-C
- 5 V ou 3,3 V mais toute la logique est de 3,3 V
- Régulateur de tension AP2112K 3,3 V/600 mA
- Batterie de secours pour faciliter les démarrages à chaud
- Consommation d’énergie – 21 mA-26 mA à 3,3 V (varie selon les constellations et l’état de suivi)
- Dimensions – 50,8 x 38,1 mm sans connecteur SMA
- Poids – 9,75 grammes
La carte peut également prendre BlueSMiRF v2 via son en-tête UART à 6 broches pour transmettre des données via Bluetooth. Le programme Windows « u-center » permet la visualisation des données et la configuration de divers paramètres dont le débit en bauds (38 400 bauds par défaut), l’odomètre, la détection d’usurpation d’identité, l’interruption externe et le contrôle des broches. Le SparkFun GNSS L1/L5 Breakout est pris en charge par la même bibliothèque Arduino que les autres cartes GNSS basées sur u-Blox de Sparkfun, et le site Web de documentation fournit des instructions pour démarrer ainsi que des exemples Arduino.
Le SparkFun GNSS L1/L5 Breakout se trouve également être la solution PNT (positionnement, navigation et synchronisation) la plus économique de Sparkfun à ce jour, au prix de 39,95 $. Mais cela n’inclut pas une antenne GPS L1/L2 telle que l’antenne active u-blox ANN-MB1 qui ajoute 60 $ supplémentaires…
