La clé USB Floppy intègre l’affichage Adafruit PyPortal basé sur Microchip SAMD51 MCU

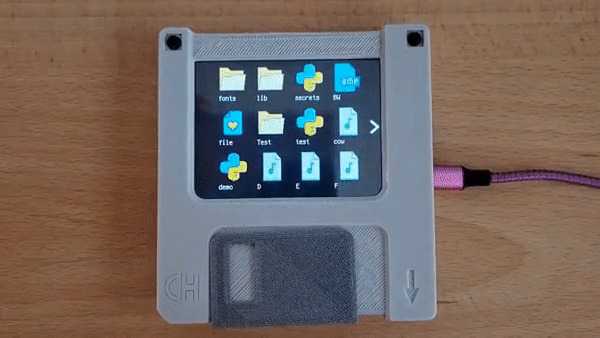

Le projet Floppy Thumb Drive d’Anne Barela abrite l’affichage Internet Adafruit PyPortal dans un boîtier imprimé en 3D qui ressemble à une disquette de 3,5 pouces, juste un peu plus épais.

Le projet d’ordinateur dans une disquette exécute le code CircuitPython pour répertorier les 12 premiers fichiers stockés dans le flash et peut afficher des photos ou des animations, lire de l’audio ou exécuter des scripts.

Le projet se compose de trois parties principales :

• L’affichage Internet d’Adafruit PyPortal avec
  • Microchip SAMD51 (ATSAMD51J20) Arm Cortex-M4F microcontrôleur @ jusqu’à 120 MHz avec 1 Mo de mémoire flash, 256 Ko de SRAM
  • Affichage – Écran TFT couleur 3,2 pouces 320 x 240 avec écran tactile résistif
  • Audio – Haut-parleur
  • Stockage
    • 8 Mo de stockage flash
    • carte microSD en option (non utilisée dans le projet).
  • ESP32 pour la connectivité WiFi et Bluetooth (non utilisé dans le projet)
  • Capteurs – Capteurs de lumière et de température
  • Divers – NeoPixel RVB
• Câble micro USB vers USB
• Fichiers imprimés en 3D pour la couverture avant, la porte arrière, la porte avant, le disque et la couverture arrière

Les instructions pour créer la construction, y compris les fichiers STL pour imprimer la pièce en plastique, les instructions d’assemblage et le code CircuitPython, sont disponibles sur le site Web d’Adafruit. Anne explique également que le programme peut également être étendu par l’utilisateur pour utiliser d’autres matériels tels que la carte microSD ou le WiFi (ESP32).

L’affichage Internet Adafruit PyPortal peut être acheté auprès d’Adafruit pour 54,95 $.
