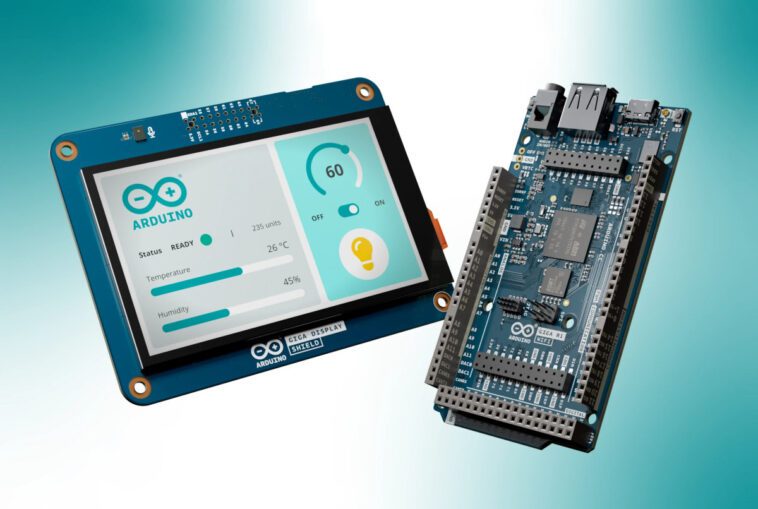

L’Arduino GIGA Display Shield est un écran tactile RVB de 3,97 pouces conçu pour la carte WiFi Arduino GIGA R1 introduite il y a quelques mois avec un microcontrôleur Cortex-M7/M4 double cœur STM32H7 et un module Murata 1DX pour la connectivité WiFi 4 et Bluetooth 5.1. .
En plus de comporter un écran tactile 800 × 480, le nouveau bouclier offre d’autres fonctionnalités telles qu’un microphone numérique MP34DT06JTR, une IMU à six axes Bosch BMI270, un connecteur de caméra Arducam à 20 broches et une LED RVB.
Spécifications du bouclier d’affichage Arduino GIGA (ASX00039) :
- Écran – Écran tactile de 3,97 pouces avec une résolution de 800 × 480 (modèle : KD040WVFID026-01-C025A), 16,7 millions de couleurs, tactile à 5 points, connecté via I2C
- Caméra I/F – Connecteurs de caméra ArduCam à 20 broches
- Capteurs
- IMU 6 axes Bosch SensorTech BMI270 avec gyroscope tri-axial 16 bits et accéléromètre tri-axial 16 bits
- Micro MEMS STMicro MP34DT06JTR
- Divers -1x LED RVB (I2C)
- Tension d’alimentation – 3,3 V
- Dimensions – 106 x 80 mm
Le nouveau bouclier peut être monté sur la carte WiFi GIGA R1 sans fils en utilisant les trous traversants situés au bas de la carte Arduino, comme indiqué dans la courte vidéo intégrée ci-dessous. Il permet la création d’interfaces IHM, d’appareils portables ou de tableaux de bord pouvant être contrôlés comme un smartphone à l’aide de bibliothèques graphiques telles que LVGL, GFX et ArduinoGraphics.
Le microcontrôleur STM32H7 est livré avec un accélérateur matériel graphique Chrom-ART aidant les développeurs à créer des interfaces utilisateur avec des animations fluides. Plus de détails sur l’affichage et plusieurs guides pour démarrer peuvent être trouvés dans la documentation.
L’Arduino GIGA Display Shield est vendu 60 Euros ou 63,30 $ sur la boutique Arduino. Si vous ne possédez pas déjà une carte WiFi Arduino GIGA R1, vous devrez en acheter une pour 68,70 euros ou 72,82 $, donc un kit complet coûterait près de 140 $.
