La carte WeAct STM32H743 Arm Cortex-M7 est livrée avec un écran LCD de 0,96 pouces et un choix de capteurs de caméra

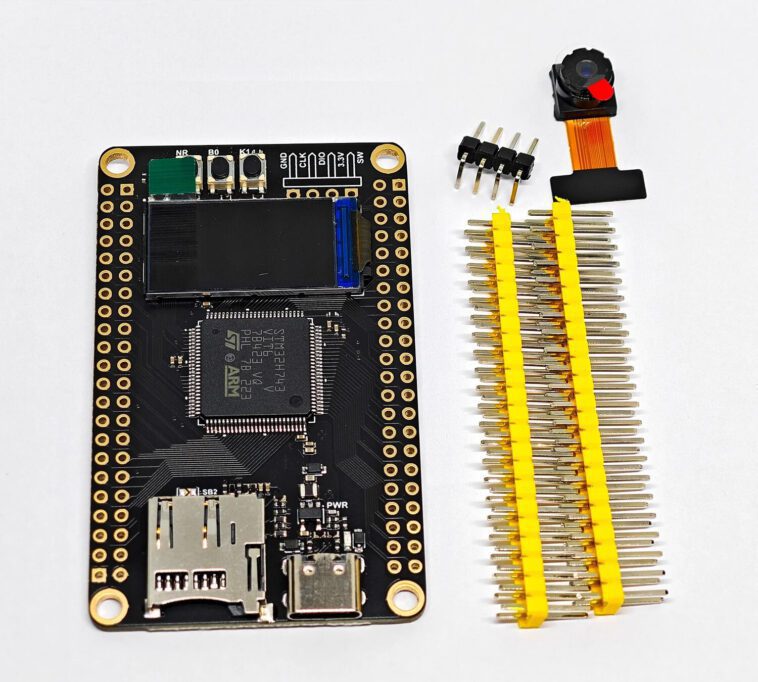

WeAct STM32H743 est une petite carte de développement MCU alimentée par un microcontrôleur STMicro STM32H743VIT6 Cortex-M7 480 MHz et équipée d’un petit écran LCD et d’un connecteur de caméra acceptant les capteurs de caméra OV2640, OV5640-AF, OV7670 ou OV7725.

La carte est livrée avec 2048 Ko de flash et 1 Mo de RAM intégrés au microcontrôleur STM32H7, 8 Mo de flash SPI, 8 Mo de flash QSPI, une microSD pour le stockage de données, un port USB-C pour l’alimentation et la programmation, quelques boutons et de nombreuses E/S accessibles via deux connecteurs à 44 broches.

Spécifications WeAct STM32H743 :

• MCU – Microcontrôleur STMicro STM32H743VIT6 Arm Cortex-M7 à 480 MHz avec FPU, DSP et MPU, 2 048 Ko de flash, 1 Mo de RAM
• Stockage – Flash SPI de 8 Mo, Flash QSPI de 8 Mo (amorçable), prise pour carte microSD
• Écran – LCD TFT de 0,96 pouces basé sur le pilote d’affichage ST7735 SPI
• Caméra
  • Interface d’appareil photo numérique (DCMI) 8 bits avec prise en charge de la mise au point automatique
  • Les capteurs de caméra OV2640 (1600 × 1200), OV5640-AF (2592 × 1944 avec mise au point automatique), OV7670 (640 × 480) ou OV7725 (640 × 480) sont pris en charge.
• USB – 1x USB-C pour l’alimentation et la programmation
• Débogage – en-tête SWD à 4 broches
• Extension – 2 connecteurs à 44 broches au pas de 2,54 mm
• Divers
  • Clé BOOT0, clé NRST, clé utilisateur (PC13)
  • LED d’alimentation bleue
• Source de courant
  • Entrée 5 V via le port USB-C
  • Entrée 3,3 V à 5,5 V via un connecteur à broches
  • SY8088AAC régulateur DC/DC abaisseur IC jusqu’à 1A
• Dimensions – 66,88 x 40,64 mm

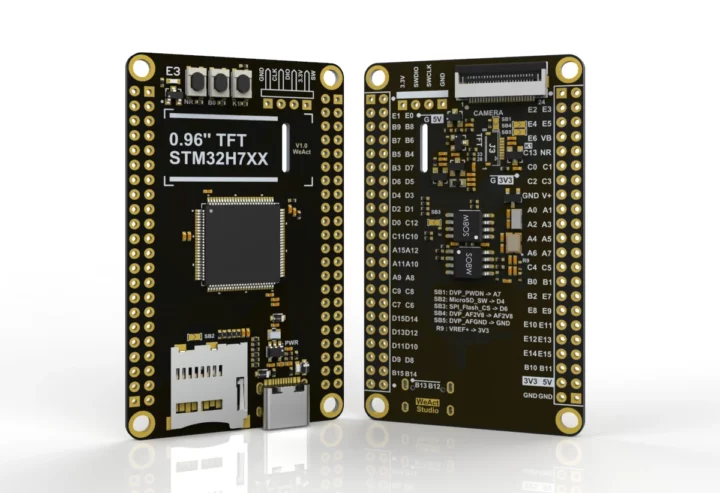

Alors que j’ai trouvé le WeAct STM32H743 dans un flux de nouveautés sur Aliexpress, le référentiel GitHub correspondant s’est engagé il y a 3 à 4 ans (un quelques-uns de l’année dernière) avec des schémas PDF, des fiches techniques pour les composants et les modules de caméra, un SDK C avec divers des échantillons et la prise en charge du projet de vision industrielle open source OpenMV 4.4.1. WeAct Studio indique également qu’il n’a pas publié le firmware de test en usine, comme le font certaines autres sociétés, pour éviter les doublons de moindre qualité… Comme nous l’avons noté dans un article récent sur la carte WeAct STM32G4, il n’existe pas de guide de démarrage ou de schéma de brochage simple. , cela peut donc nécessiter des efforts et/ou des connaissances pour faire fonctionner le conseil d’administration.

La carte WeAct STM32H743 peut être achetée sur Aliexpress pour 13,96 $, frais d’expédition compris avec les en-têtes GPIO et SWD, mais sans caméra. Les packs avec caméras (OV7725, OV2640 ou OV7725 M12) peuvent être achetés entre 16,26 $ et 20,48 $. Je n’ai trouvé aucun kit avec les capteurs de caméra OV5640-AF et OV7670, il est donc fort possible que la carte WeAct soit compatible avec le module de caméra OV5640-AF qui fonctionne avec les cartes de caméra officielles OpenMV.
