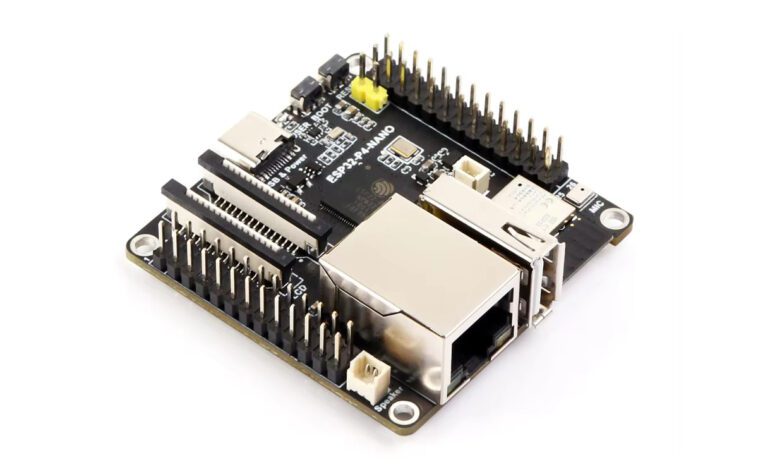

La carte Waveshare ESP32-P4-NANO offre Ethernet, WiFi 6, Bluetooth 5, interfaces d’affichage et de caméra MIPI, en-têtes GPIO

Waveshare ESP32-P4-NANO est la première carte RISC-V ESP32-P4 tierce que nous ayons vue et elle fait suite au lancement du kit de développement ESP32-P4-Function-EV-Board d’Espressif Systems introduit cet été.

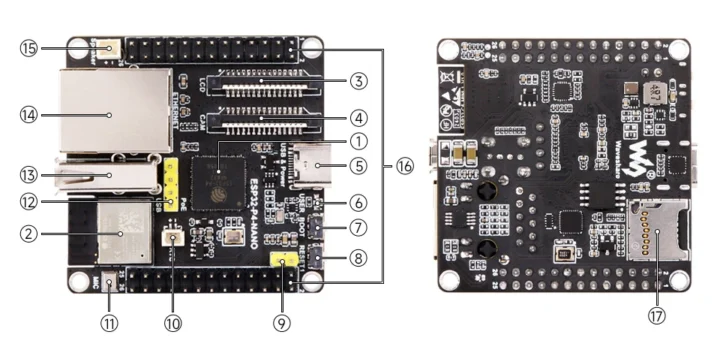

Bien que l’ESP32-P4 soit un microcontrôleur à usage général, la carte ESP32-P4-NANO implémente toujours la connectivité sans fil via un module ESP32-C6 WiFI 6 et Bluetooth LE 5.4 et offre une gamme d’interfaces telles qu’un port Ethernet RJ45 avec PoE en option. , des interfaces MIPI DSI et CSI, un port USB Type-A OTG et des en-têtes GPIO pour l’extension.

Spécifications ESP32-P4-NANO :

• Microcontrôleur – ESP32-P4NRW32
  • MCU
    • Microcontrôleur RISC-V double cœur à 400 MHz avec extension d’instructions AI et FPU simple précision
    • Noyau MCU Single-RISC-V LP (faible consommation) jusqu’à 40 MHz
  • GPU – Accélérateur de traitement des pixels 2D (PPA)
  • VPU – Prise en charge des codecs H.264 et JPEG
  • Mémoire – 768 Ko HP L2MEM, 32 Ko LP SRAM, 8 Ko TCM, 32 Mo PSRAM
  • Stockage – 128 Ko de ROM HP, 16 Ko de ROM LP
• Module sans fil – ESP32-C6-MINI-1 Module Wi-Fi 6 et Bluetooth 5 connecté à ESP32-P4 via SDIO
• Stockage
  • Flash SPI NOR de 16 Mo
  • Emplacement pour carte MicroSD (SDIO 3.0)
• Interface d’affichage – connecteur MIPI DSI à 2 voies prenant en charge un écran tactile capacitif de 10,1 pouces en option (1 280 x 800, 10 points tactiles)
• Interface caméra – connecteur MIPI CSI 2 voies compatible avec les caméras Raspberry Pi
• Audio
  • Microphone intégré
  • Connecteur 2 broches au pas de 1,25 mm pour haut-parleur 8Ω 2W
• Réseau – Port Ethernet RJ45 10/100 Mbps
• USB
  • Port USB Type-A OTG 2.0 haute vitesse
  • Connecteur USB Type-C pour l’alimentation, le flashage du micrologiciel et le débogage

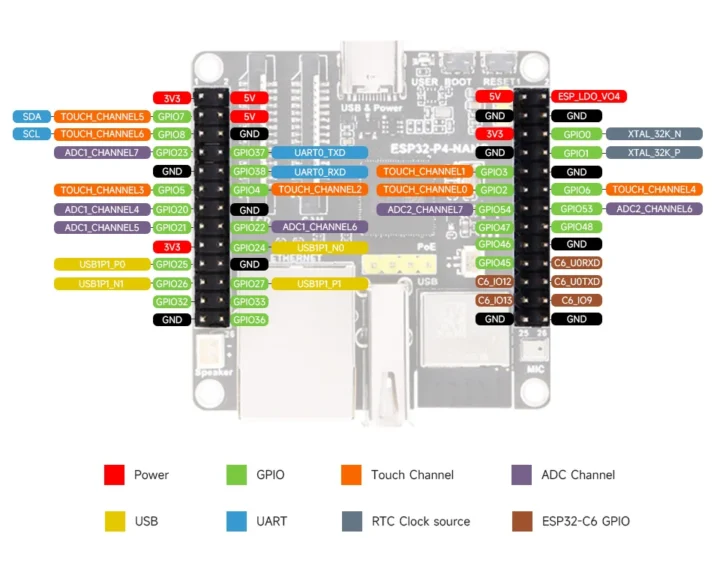

• Extension – 2 connecteurs GPIO 26 broches avec jusqu’à 28 GPIO, 7 broches pour écran tactile, I2C, 6 ADC, USB, 3 GPIO et UART pour signaux d’alimentation ESP32-C6, 5 V, 3,3 V et GND.
• Fonctionnalités de sécurité – Secure Boot, Flash Encryption, accélérateurs cryptographiques et TRNG.
• Divers
  • LED d’alimentation
  • Boutons BOOT et RESET
  • Connecteur de batterie RTC
• Alimentation
  • 5V via port USB-C
  • Module PoE en option
• Dimensions – 50 x 50 mm

Waveshare a récemment pris l’habitude de publier du nouveau matériel sans aucune documentation appropriée. L’ESP32-P4-NANO n’est pas différent de la page wiki est actuellement vide… Donc, pour le moment, nous pouvons supposer que la carte ESP32-P4 ne fonctionne qu’avec le framework ESP-IDF, bien que nous ayons récemment écrit sur un fork PlatformIO fonctionnant avec ESP32-P4. Les principaux avantages de la carte sont qu’elle est beaucoup plus petite et moins chère que la carte ESP32-P4-Function-EV mesurant 82,5 x 74 mm.

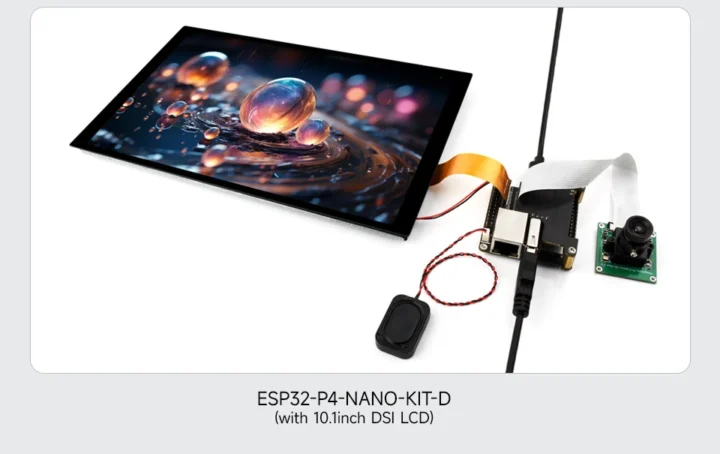

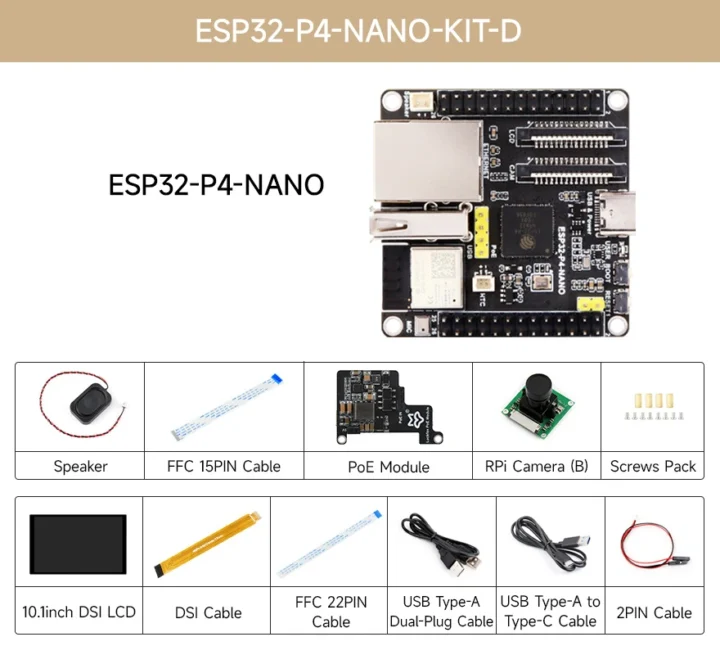

Waveshare vend l’ESP32-P4-NANO sur AliExpress entre 19,79 $ et 96,29 $ selon les options et il devrait bientôt être disponible sur la boutique Amazon de la société. Le prix le moins cher est pour le basique avec la carte et le haut-parleur, mais Waveshare propose différents kits jusqu’au P4-NANO-KIT-D avec la carte, un haut-parleur, une caméra Raspberry Pi, un écran tactile de 10,1 pouces, un module PoE. , et les câbles requis. Alternativement, vous pouvez également retrouver tous les kits sur la boutique en ligne Waveshare.

Merci à Loïc pour le conseil.
