Wiznet W6300-EVB-PICO2 est une carte de développement qui combine un MCU Raspberry PI RP2350 avec le nouveau contrôleur Ethernet QSPI W6300 de l’entreprise capable de 80 plus de MBPS.
Wiznet a fabriqué plusieurs contrôleurs Ethernet de 10/100 Mbps au fil des ans qui se connectent aux microcontrôleurs via SPI, mais la vitesse est souvent limitée à 15 à 70 Mbps en raison d’une faible fréquence d’horloge SPI et de petits tampons. Le contrôleur Ethernet W6300 WIZNET peut fournir une vitesse plus élevée grâce à une horloge système de 150 MHz, une interface QSPI avec quatre lignes de données, 64KB SRAM et 4KB TX / RX pour chacune des 8 sockets.

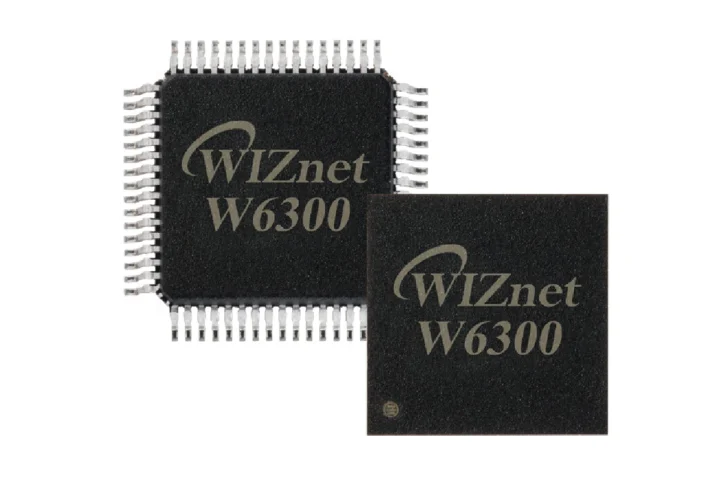

Contrôleur Ethernet QSPI W6300
Caractéristiques et spécifications W6300:
- Interface hôte – QSPI à grande vitesse (mode 0/3), bus système avec 2 signaux d’adresse et données 8 bits
- SRAM interne 32 Ko pour les tampons TX / RX (64 Ko au total)
- 8x sockets indépendants avec mémoire de 64 Ko
- 10BASET / 10BASETE / 100BASETX Ethernet Phy intégré
- Négociation automatique (Full et Half-Duplex, 10 et 100)
- Auto-MDIX uniquement en mode négociation automatique
- Fragmentation IP non prise en charge
- Protocoles TCP / IP câblés – TCP, UDP, IPv6, IPv4, ICMPV6, ICMPV4, IGMP, MLDV1, ARP, PPPOE
- IPv4 / IPv6 Double pile
- Support de commande sans douille – ARP, ping, icmpv6 (ping, arp, papa, na, rs); Commandes pour la surveillance automatique IPv6 et la surveillance du réseau
- Mode d’alimentation Ethernet et commutation d’horloge système pour la sauvegarde de l’alimentation
- Réveillez-vous sur lan sur UDP
- LED d’indicateur de réseau (Full / Half Duplex, lien, 10/100 Speed, Active)
- Tension d’alimentation – opération 3V avec tolérance au signal d’E / S 5V
- Package – Packages sans plomb LQFP et QFN à 48 broches
Outre l’interface SPI / QSPI, ce type de contrôleur Ethernet convient aux microcontrôleurs car il dispose d’un moteur de déchargement TCP / IP (TOE) afin que toutes les opérations réseau à décharger au contrôleur. Le site Web de documentation contient plus de détails techniques, notamment une fiche technique, des schémas de référence (PDF et Altium), des fichiers Gerber et des informations sur la carte W6300-EVB-PICO2 sur le site Web de l’entreprise.

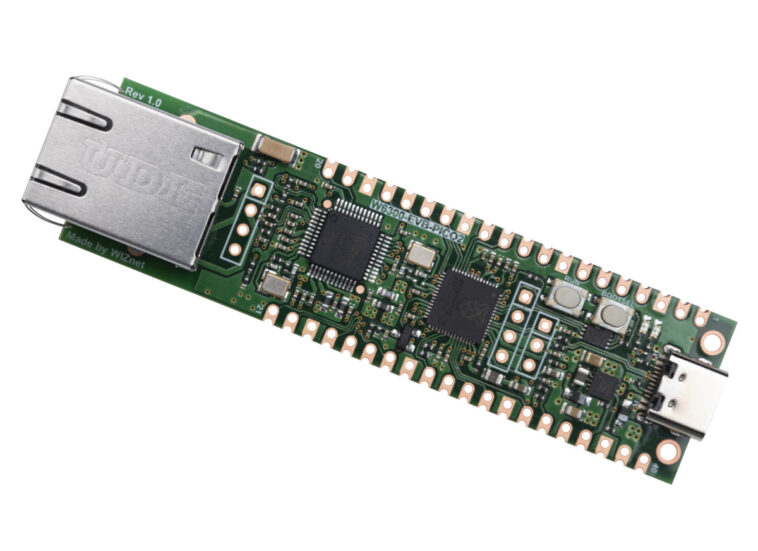

Carte W6300-EVB-PICO2 avec contrôleur Ethernet RP2350 MCU et W6300
La carte W6300-EVB-PICO2 est similaire aux cartes W5100S-EVB-PICO2 et W5500-EVB-PICO2 avec un microcontrôleur Raspberry PI RP2350, mais la nouvelle carte basée sur W5100S et W5500 Ethernet, mais la nouvelle carte basée sur W6000 devrait offrir des performances d’Ethernet meilleures et W5500
W6000-EVB-PICO2 Spécifications:
- Microcontrôleur – Raspberry PI RP2350A
- CPU – Processeur Cortex-M33 ARM dual-core @ 150 MHz (les noyaux RISC-V ne sont pas mentionnés)
- Mémoire – RAM interne de 520 Ko
- Stockage OTP de 8KB
- Stockage – Flash SPI de 16 millions
- Ethernet – port Ethernet 10/100 Mbps RJ45 via Wiznet W6300 «iethernet» décrit ci-dessus
- USB – Port USB de type C USB pour l’alimentation, les données et la programmation
- Expansion – 2x 20 broches avec des trous à travers et couchés
- Sécurité – OTP, démarrage sécurisé, ARM TrustZone
- Débogage – en-tête SWD à 3 broches
- Alimentation électrique
- Convertisseur DC-DC en mode commutateur intégré
- VBUS – DC 5V (+/- 10%)
- VSYS – 4,3 V à 5,5 V
- Dimensions – 80 x 20 mm
- Plage de températures – -20 ° C à + 85 ° C (jusqu’à 70 ° C recommandée)
- Certifications – CE / FCC
La documentation du W6300-EVB-PICO2 est un travail en cours, j’ai donc inclus le diagramme Pinout pour le W6100-EVB-PICO2 ci-dessus car il devrait être identique ou proche de celui du prochain W6300-EVB-PICO2. Il n’y a pas encore de code, mais la société fournit généralement des échantillons C pour leurs puces et leurs conseils, et ils finissent par être transférés dans les bibliothèques Arduino.
Wiznet vient de dévoiler la puce W6300 via un post sur X, donc je suppose qu’il est disponible maintenant ou sera bientôt, et la carte W6100-EVB-PICO2 devrait emboîter le pas. L’entreprise vend généralement ses jetons et ses comité d’évaluation via sa boutique en ligne, mais aucun n’est encore répertorié. Des informations supplémentaires peuvent être trouvées sur les pages de produits de la nouvelle puce IEthernet et du conseil de développement.
