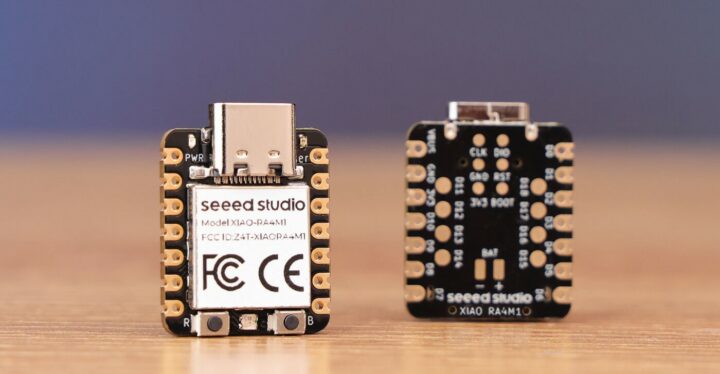

La carte USB-C Renesas RA4M1 de la taille d’un timbre XIAO RA4M1 comprend des interfaces ADC 14 bits, DAC 12 bits et CAN Bus

Seeed Studio a ajouté un autre membre à sa famille de cartes XIAO avec la XIAO RA4M1 alimentée par le microcontrôleur Arm Cortex-M4 32 bits RA4M1 de Renesas. Cette carte compacte comprend 256 Ko de Flash, 32 Ko de SRAM, un convertisseur A/N 14 bits, un convertisseur N/A 12 bits, une interface de bus CAN et un circuit de charge intégré. Elle est conçue pour les applications à faible consommation d’énergie et alimentées par batterie.

La société a lancé la famille XIAO avec le Seeeduino XIAO (Microchip SAMD21G18) en 2020, et depuis lors, elle a fabriqué plusieurs autres variantes avec différents processeurs, notamment le XIAO RP2350, le XIAO RP2040, le XIAO ESP32C3, le XIAO ESP32S3, le XIAO ESP32C6 et le XIAO BLE basé sur nRF52840. N’hésitez pas à les consulter si ces cartes vous intéressent.

Spécifications du XIAO RA4M1 :

• Microcontrôleur – Renesas RA4M1 (R7FA4M1AB3CFM) tel que trouvé dans Arduino UNO R4
  • Processeur – Arm Cortex-M4F fonctionnant jusqu’à 48 MHz
  • Mémoire – 32 Ko SRAM
  • Stockage
    • Mémoire flash codée de 256 Ko
    • Mémoire flash de données de 8 Ko
• USB – 1 port USB type C pour l’alimentation et la programmation
• E/S d’extension
  • 2 embases à 7 broches au pas de 2,54 mm et trous crénelés avec
    • Jusqu’à 11x GPIO
    • 1x SPI, 1x UART, 1x I2C
    • 1x bus CAN
    • Jusqu’à 6 entrées analogiques 14 bits

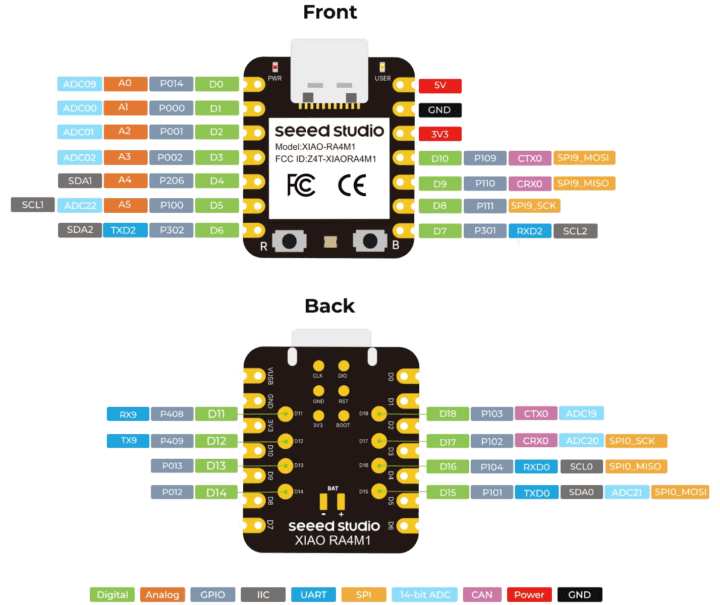

    • 1x DAC 12 bits (sur D0/P014, non représenté sur le schéma de brochage…)
    • 5 V, 3,3 V et GND
  • 8x pastilles de soudure avec
    • Jusqu’à 8x GPIO/numérique
    • 1x SPI, 1x UART, 1x I2C
    • 3x ADC 14 bits
    • 1x bus CAN (à confirmer)
• Sécurité – AES128/256, démarrage sécurisé, cryptage matériel, stockage de clés
• Débogage – Pastilles de soudure CMS
• Divers
  • LED utilisateur, LED d’alimentation
  • Boutons de réinitialisation et de démarrage
  • LED RVB
• Pouvoir
  • 5 V via le port USB-C
  • Entrée de batterie 3,8 V via des pads de batterie (BAT +/-)
  • Faible consommation de courant (45μA)
• Dimensions – 21 x 17,5 mm
• Température de fonctionnement : -20°C à +70°C

Le XIAO RA4M1, le 10e membre de la famille XIAO de Seeed Studio, est entièrement compatible avec l’IDE Arduino pour faciliter le développement et le prototypage de projets. Il conserve la conception classique du XIAO, ce qui le rend idéal pour les projets à espace limité comme les objets portables ou comme module prêt pour la production pour les conceptions de circuits imprimés. La société fournit des instructions détaillées et un schéma sur sa page wiki pour vous aider à démarrer.

Seeed Studio vend le XIAO RA4M1 dans sa boutique officielle au prix de 4,99 $ sans frais de livraison. La société fournit également deux connecteurs à 7 broches dans le package.
