La carte StackyFi ESP32-S3 comprend un connecteur de caméra et un en-tête GPIO à 40 broches pour Raspberry Pi HAT (financement participatif)

StackyFi de SB Components est une carte IoT WiFi et Bluetooth ESP32-S3 avec un en-tête GPIO 40 broches compatible avec la plupart des cartes d’extension Raspberry Pi HAT et un connecteur de caméra pour la capture d’images sur une carte microSD ou des applications d’apprentissage automatique.

La carte Raspberry Pi Zero-sized est également dotée de deux ports USB Type-C, l’un « natif » et l’autre pour le débogage série, d’un capteur IMU, d’une LED RVB et de boutons Boot et Reset. La carte peut être alimentée via l’un des ports USB-C ou une batterie LiPo. Elle s’appuie en partie sur la précédente carte StackPi avec un microcontrôleur Raspberry Pi RP2040.

Spécifications StackyFi :

• Module sans fil – ESP32-S3-WROOM-1
  • Microcontrôleur – ESP32-S3 Tensilica LX7 double cœur jusqu’à 240 MHz avec 512 Ko de SRAM
  • Mémoire – PSRAM à déterminer
  • Stockage – Flash à déterminer
  • Sans fil – WiFi 4 et Bluetooth LE 5
  • Antenne PCB
• Stockage – Carte MicroSD
• Caméra I/F – Connecteur FPC qui fonctionne avec le module de caméra OV2640
• USB
  • 1 port USB-C 1.1 OTG
  • 1 port série USB-C
• Capteur – Capteur IMU sans nom
• Extension – Connecteur GPIO 40 broches compatible avec la plupart des cartes d’extension Raspberry Pi HAT
• Divers
  • Boutons de démarrage et de réinitialisation
  • LED RVB
• Source de courant
  • 5 V CC via le port USB
  • Connecteur à 2 broches pour batterie LiPo ; circuit de charge

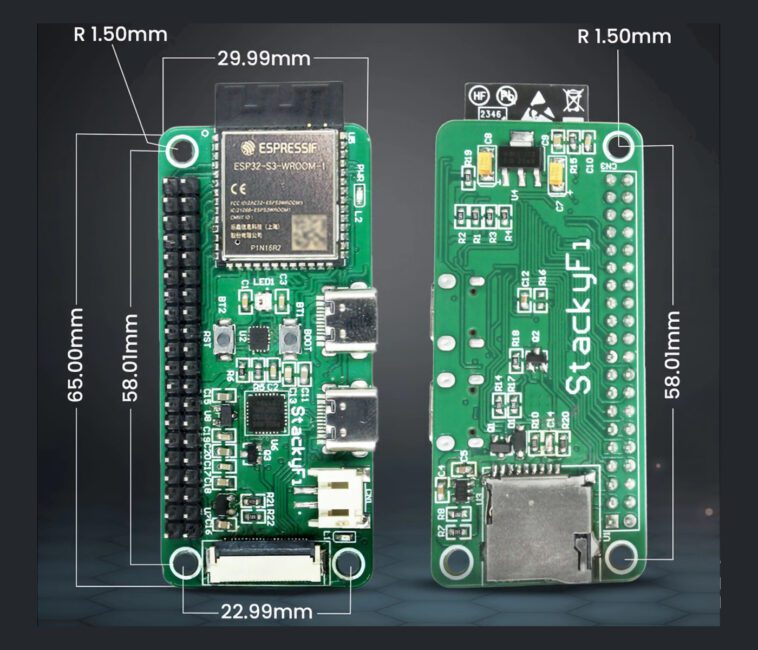

• Dimensions – 65 x 30 mm (dimensions du Raspberry Pi Zero)

SB Components affirme que la carte est open source, prend en charge la programmation Arduino IDE, MicroPython et CircuitPython, et que le StackyFi peut être contrôlé à distance via un smartphone ou un ordinateur portable. Cependant, l’entreprise est peut-être l’un des pires fournisseurs de cartes en matière de documentation pendant la campagne de financement participatif. J’ai dû passer beaucoup de temps à élaborer les spécifications ci-dessus, et ils n’ont même pas divulgué les capacités du flash et de la PSRAM, il n’y a donc aucun moyen de savoir si un firmware spécifique s’adaptera ou même fonctionnera sur la carte.

Ils ont partagé quelques captures d’écran schématiques sur la page Kickstarter, mais elles sont tellement floues qu’on peut se demander s’ils ne se contentent pas de troller leurs clients potentiels. Ils prétendent également prendre en charge les cartes Raspberry Pi HAT pour leur carte ESP32-S3, mais d’après ce que je vois, ils n’ont même pas pris la peine d’en tester. Il n’y en a pas dans la vidéo ci-dessus, ni du moins dans la description des modèles spécifiques. Plus d’informations devraient être publiées sur GitHub une fois la campagne terminée.

Si vous êtes toujours intéressé, SB Components a lancé la carte StackyFi sur Kickstarter avec des récompenses à partir de 29 $ pour la carte seule et 33 $ pour la StackyFi avec un module de caméra OV2640. L’expédition devrait commencer en novembre et ajouter 7 GBP au Royaume-Uni et environ 19,50 $ au reste du monde.
