La carte sans fil multi-capteurs Qsen-07 peut détecter le CO2, le COV, la température, l’humidité, la lumière ambiante et l’attitude

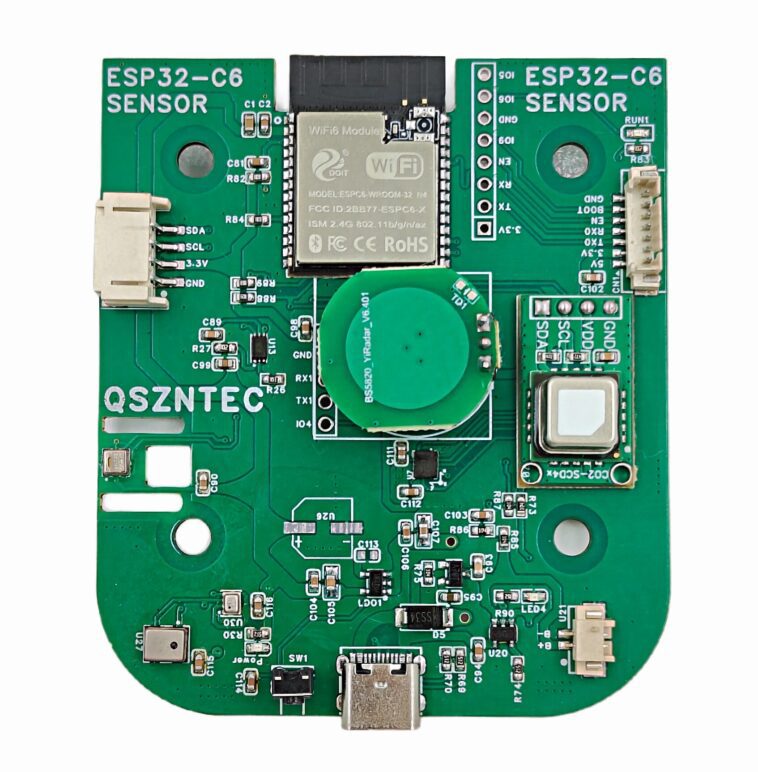

La carte multi-capteurs Qsen-07 est une carte de développement sans fil ESP32 qui combine plusieurs capteurs utiles en un seul appareil, facilitant ainsi le contrôle, la surveillance et l’amélioration de votre environnement domestique. Il s’agit d’un produit récent de Maker Go, une société de matériel informatique basée en Chine, qui affirme que la carte est « entièrement intégrée à ESPHome et Home Assistant ». Mais comme indiqué dans le commentaire d’un lecteur ci-dessous, ESPHome sur ESP32-C6 est toujours en cours de développement et le fichier de configuration YAML de la carte n’a pas encore été fourni par la société.

La carte multi-capteurs Qsen-07 est « conçue pour les propriétaires soucieux de leur santé et férus de technologie » et peut surveiller la qualité de l’air et d’autres variables environnementales pour garantir un espace de vie sûr et intelligent. Elle comprend jusqu’à sept capteurs, dont deux capteurs de qualité de l’air, un capteur de température et d’humidité, un capteur de lumière ambiante, un capteur de pression barométrique, un capteur gyroscopique d’attitude et un capteur radar en option.

Le capteur AOSONG AGS10 VOC (composés organiques volatils) est utilisé pour détecter les polluants de l’air intérieur tels que l’éthanol, l’ammoniac, le benzène, etc. Le capteur SCD40 de nouvelle génération de Sensirion utilise la détection photoacoustique NDIR pour détecter les niveaux de CO2 dans l’air. Le capteur de lumière ambiante BH1750 détecte la quantité de lumière ambiante présente, ce qui permet d’ajuster l’éclairage en fonction des préférences de l’utilisateur.

Le AHT20 (également d’Aosong) est un capteur de température et d’humidité de haute précision. Un capteur de pression barométrique absolue BMP280 surveille la pression atmosphérique pour la qualité de l’air intérieur et les conditions météorologiques générales et un capteur gyroscopique à 6 axes de QST solutions peut surveiller l’orientation de la carte dans l’espace. Un module radar 5,8G en option est également inclus pour surveiller la présence de personnes dans la maison.

Spécifications de la carte multi-capteurs Qsen-07 :

• Module microcontrôleur – module ESP32-C6-WROOM-1U-N4, avec
  • SoC ESP-C6 d’Espressif Systems avec
    • Processeur – Microprocesseur monocœur RISC-V 32 bits à 160 MHz
    • Mémoire et stockage – 320 Ko de ROM, 512 Ko de SRAM et 16 Ko de SRAM basse consommation
    • Sans fil – Wi-Fi 6 2,4 GHz (802.11ax), Bluetooth® 5 (LE), Zigbee et Thread (802.15.4)
  • Stockage – Mémoire flash SPI quadruple de 4 Mo
  • Extension – 23x GPIO
  • Antenne PCB intégrée ou connecteur d’antenne externe
• Capteurs embarqués
  • Capteur de composés organiques volatils (COV) Aosong AGS10
  • Capteur de dioxyde de carbone (CO2) Sensirion SCD40
  • Capteur de température et d’humidité Aosong AHT20
  • Capteur de lumière ambiante Rohm Semiconductor BH1750
  • Capteur de pression barométrique Bosch Sensortec BMP280
  • Capteur gyroscopique d’attitude à 6 axes QST Solutions QMI8658C
  • Capteur radar 5,8G en option
• Divers – Clé utilisateur, Interface de débogage, Connecteur Qwiic I2C 4 broches
• Source de courant
  • 5V via USB-C (également pour la programmation)
  • Connecteur à 2 broches pour batterie au lithium avec circuit de charge
• Dimensions – 90 x 90 x 40 mm

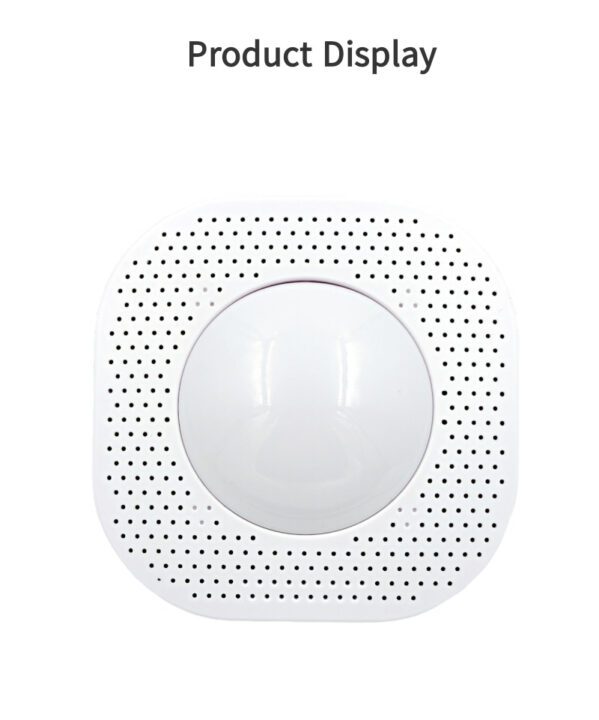

Il est compatible avec la plateforme de développement Arduino et envoie une sortie série via l’outil Serial Monitor dans l’éditeur. Le port USB-C de la carte sert à l’alimenter et à la programmer. La documentation, les schémas et le logiciel de démonstration sont tous disponibles sur le site Web d’ICBbuy. Le produit est livré dans un boîtier en plastique qui expose le port USB-C et le bouton de réinitialisation.

Nous avons déjà évoqué d’autres dispositifs de surveillance environnementale open source basés sur ESP32, notamment le capteur de qualité de l’air de Studio Luff et le kit AirGradient ONE. La Qsen-07 est la première carte de surveillance de la qualité de l’air que nous avons vue basée sur l’ESP32-C6. La carte relais quadruple ESP32-C6-EVB est une autre carte basée sur l’ESP32-C6 fabriquée par Maker Go.

La carte multi-capteurs Qsen-07 coûte environ 45 $ et est actuellement en vente avec une réduction de 10 %. La boutique Aliexpress de Maker Go ne propose pas actuellement son dernier produit, mais pourrait l’inclure prochainement.
