La carte Renesas RRH47000-EVK intègre un capteur de CO2 RRH47000 avec une précision de ±75 ppm, des capteurs d’humidité relative et de température

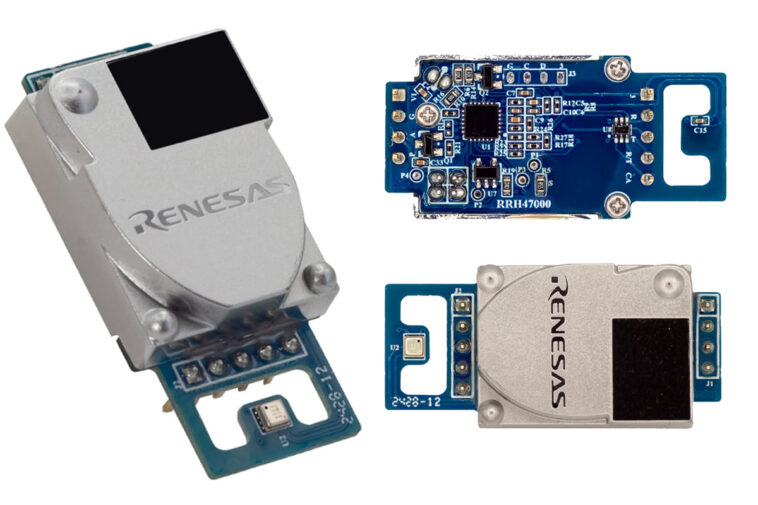

Renesas a récemment lancé la carte d’évaluation RRH47000-EVK basée sur le capteur de CO2 RRH47000 utilisant la technologie infrarouge non dispersive (NDIR) pour mesurer avec précision les niveaux de CO2 (± 75 ppm typiques) dans la plage de 0 à 5 000 ppm. Le capteur comprend également des capteurs intégrés pour l’humidité relative et la température, fonctionne à faible consommation et prend en charge l’interface UART ou I2C avec l’hôte. Ces fonctionnalités rendent cet appareil utile pour des applications telles que les systèmes CVC, l’automatisation industrielle, le contrôle des bâtiments, les moniteurs de qualité de l’air, les appareils électroménagers, les appareils IoT et l’agriculture.

Nous avons déjà parlé du capteur de CO2 Sensirion SCD40 qui utilise également le NDIR pour mesurer les niveaux de CO2 de manière très précise, tandis que le capteur de CO2 Infineon PASCO2V15 s’appuie sur la spectroscopie photoacoustique (PAS) pour détecter les niveaux de CO2. Le capteur Sensirion peut également mesurer l’humidité et la température, mais le capteur Infineon est conçu pour mesurer uniquement le CO2.

Spécifications Renesas RRH47000 :

• Capteur de CO2
  • Plage de mesure – 0 ppm à 5 000 ppm
  • Précision – ±75 ppm (typique)
  • Temps de réponse – 80 s (T90%)
  • Durée de vie – >15 ans
  • Dérive de précision à long terme – 3 ppm/jour (sans correction régulière de la ligne de base)
  • Conformité aux normes – RESET, WELL Building Standard, California Title 24, UBA
• Capteurs intégrés
  • Température
    • Plage de mesure – -40°C à 125°C
    • Précision – ±0,5°C
    • Résolution – 0,01°C
    • Stabilité à long terme – 0,03°C/an
    • Temps de réponse – >2,0 s
  • Humidité relative
    • Plage de mesure – 0 % à 100 % HR
    • Précision – ±3,5 % HR (20 %-80 % RH)
    • Résolution – 0,04 % HR
    • Stabilité à long terme – ±0,1 % HR/an
    • Temps de réponse – 4,0 s (typique)
• Interfaces
  • USART
    • Débit en bauds – 9 600 bps
    • Niveau de tension – 3,3 V
    • Commandes prises en charge – Résultats de mesure, paramètres ABC, numéro de série, version du firmware, etc.
  • I²C
    • Adresse de l’esclave – 0x31
    • Fréquence d’horloge – 10 kHz à 100 kHz
    • Format de données – Big-endian
• Divers
  • Correction automatique de la ligne de base (ABC)
  • Conditionnement du signal du capteur intégré
  • Conception compacte pour diverses applications
  • Conception conforme aux normes
• Pouvoir
  • Tension d’alimentation – 4,5 V à 5,5 V
  • Courant de crête – 220 mA
  • Courant de sommeil – 5 mA
  • Courant moyen – 10 mA (temps d’échantillonnage de 1 s)
• Dimensions – 40,8 mm × 19,7 mm × 9,1 mm
• Plage de température – -10°C à 50°C
• Humidité – 0 % à 95 % HR (sans condensation)

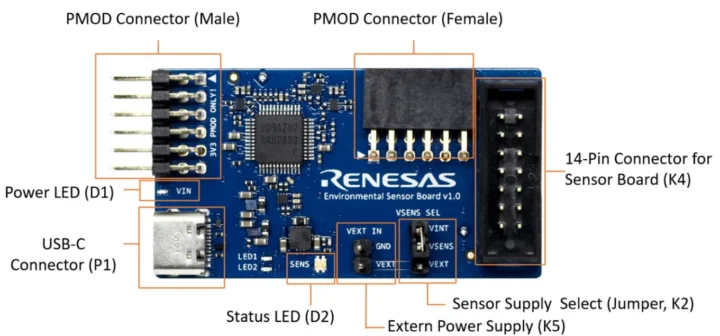

La carte d’évaluation RRH47000-EVK facilite l’évaluation du dernier capteur de CO2 NDIR de l’entreprise et mesure la qualité de l’air, le CO2, l’humidité, la température et les particules. Il utilise une conception modulaire avec des connecteurs de carte Pmod, dont un prenant en charge I2C pour l’intégration avec d’autres capteurs. La carte d’évaluation dispose également de broches pour mesurer la consommation électrique et la tension d’alimentation. Le kit comprend la carte de capteur RRH47000, la carte ESCom, un câble USB et un guide de démarrage rapide, et se connecte à un PC Windows via USB pour évaluation.

Le kit fonctionne avec le logiciel d’évaluation de capteurs environnementaux Renesas, y compris une interface graphique et des exemples de programmation, disponibles en téléchargement gratuit, et la société partage également des schémas, la disposition des cartes et d’autres informations qui peuvent être trouvées dans leur manuel du kit d’évaluation de capteurs environnementaux.

Le capteur de CO2 RRH47000 coûte environ 25,3 $ pour une seule unité disponible via Renesas. La carte d’évaluation RRH47000-EVK, en revanche, est un échantillonnage et vous devez contacter l’entreprise pour obtenir des échantillons. Plus d’informations et un lien d’achat peuvent être trouvés sur la page produit.
