La carte Raspberry Pi 5 PCIe HAT+ comprend Ethernet Gigabit, 4G LTE (mini PCIe), deux ports USB 3.2

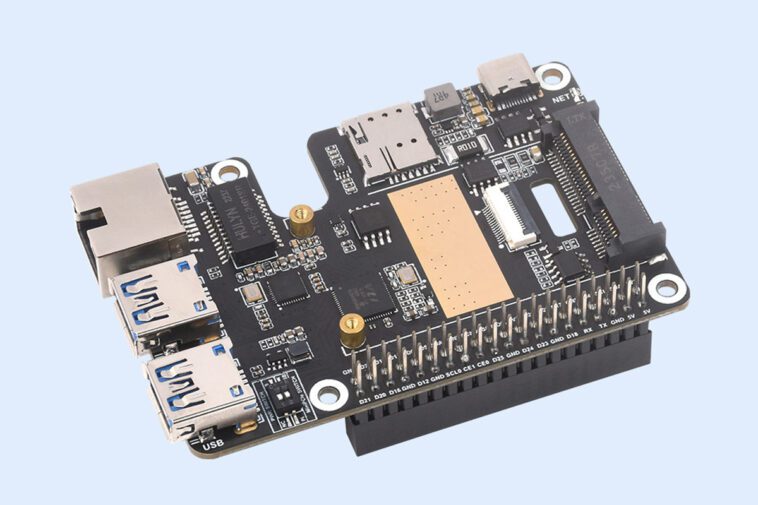

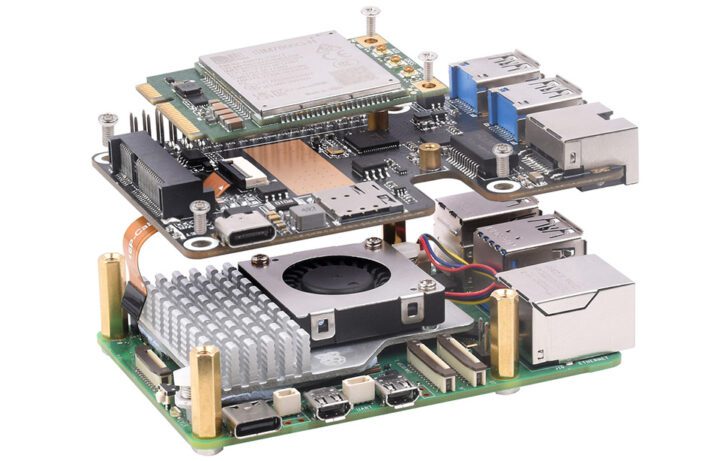

Waveshare a récemment présenté le PCIe vers MiniPCIe GbE USB3.2 HAT+ pour Raspberry Pi 5, ajoutant un port Ethernet Gigabit, un socket mini PCIe pour la 4G LTE et deux ports USB 3.2 Gen1 au célèbre ordinateur monocarte Arm. Le HAT+ est compatible avec les modules LTE 4G de la série IM7600G-H-PCIE/EG25-G-mPCIe avec bande mondiale 4G/3G/2G et positionnement GNSS. De plus, il dispose d’un port Ethernet Gigabit avec un port RJ45 intégré, de deux ports USB 3.2 Gen1, d’une puce de surveillance de l’alimentation intégrée et d’une EEPROM. Toutes ces fonctionnalités rendent ce HAT utile pour des applications telles que les routeurs industriels, les passerelles domestiques, les décodeurs, les ordinateurs portables industriels, les PDA industriels et bien plus encore.

Nous avons déjà écrit sur de nombreux types de HAT différents pour le Raspberry Pi 5 conçus par Waveshare, notamment le Waveshare UPS HAT (E), le Waveshare PoE HAT (G), le Waveshare PCIe vers USB 3.2 HAT+ et de nombreux autres produits. N’hésitez pas à les consulter si vous êtes intéressé par différents types de HAT pour le Raspberry Pi 5.

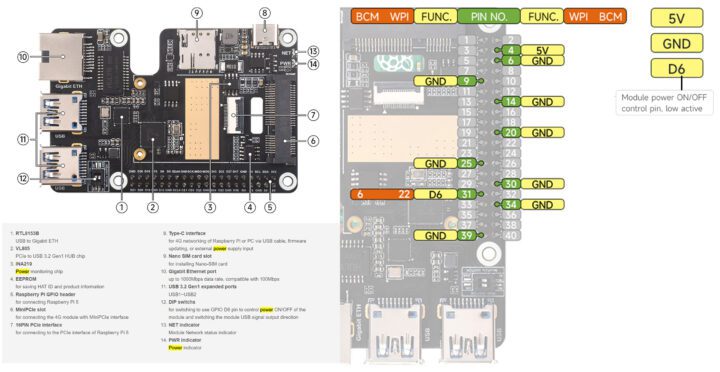

Spécifications du Waveshare PCIe vers MiniPCIe GbE USB3.2 HAT+ :

• Compatibilité – Conçu pour Raspberry Pi 5, sans pilote, plug-and-play
• Interface hôte – Connecteur PCIe FFC 16 broches pour l’interfaçage avec le Raspberry Pi 5
• Mise en réseau
  • Ethernet – Port Ethernet RJ45 prenant en charge la connectivité Gigabit via la puce Realtek RTL8153B
  • Emplacement Mini PCIe pour modules 4G (compatible avec les séries SIM7600G-H-PCIE / EG25-G-mPCIe) et emplacement pour carte Nano SIM
    • Prise en charge 4G/3G/2G (avec module 4G compatible)
      • LTE Cat-4 : jusqu’à 150 Mbps en liaison descendante / 50 Mbps en liaison montante
      • 3G (HSPA+) : jusqu’à 42 Mbps en liaison descendante / 5,76 Mbps en liaison montante
      • 2G (GPRS/EDGE) : jusqu’à 236,8 Kbps en liaison descendante/montante
    • Positionnement GNSS (avec module 4G compatible) – GPS, BeiDou, Glonass, GALILEO, QZSS, LBS
• USB
  • 2 ports USB 3.2 Gen1 pilotés par le circuit intégré HUB PCIe vers USB 3.2 Gen1 VL805
  • Interface USB Type-C pour la mise en réseau 4G, les mises à jour du micrologiciel ou l’alimentation externe
• GPIO – En-tête GPIO du Raspberry Pi
• Divers
  • Puce de surveillance de l’alimentation embarquée (INA219)
  • Mémoire EEPROM
  • Interrupteurs DIP pour le contrôle de l’alimentation et la direction du signal USB
  • Indicateurs LED pour l’état de l’alimentation et du réseau
• Alimentation – 3V ~ 3,6V (5V via USB)

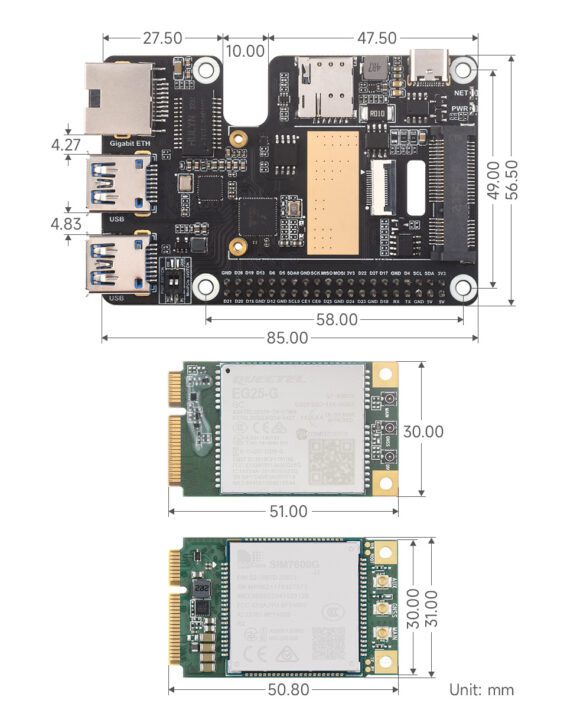

• Dimensions – 65 x 56 mm
• Température de fonctionnement – ​​-40°C à +80°C

Bien qu’il soit intéressant d’avoir une carte HAT+ multi-interface, l’interface PCIe du Raspberry Pi 5 ne prend en charge que le PCIe Gen3 x1 avec une bande passante maximale de 8 Gbps. Ce HAT ajoute au Raspberry Pi 5 un Gigabit Ethernet (1 Gbps), deux USB 3.2 Gen 1 (2x 5 Gbps théoriques) et un module 4G LTE (bande passante variable en fonction des conditions du réseau). Il y a donc de fortes chances que la bande passante PCIe du Pi devienne un goulot d’étranglement si vous essayez de maximiser les vitesses de plusieurs interfaces simultanément.

Donc, si vous envisagez d’utiliser ce HAT pour des applications exigeantes, vous devez prendre en compte la bande passante PCIe du Raspberry Pi 5 et planifier en conséquence.

Comme l’appareil est plug-and-play, la société mentionne que la carte prend en charge Raspberry Pi OS, Ubuntu, OpenWrt et d’autres systèmes d’exploitation avec des vitesses de réseau fiables. Waveshare fournit également des instructions d’installation et des démonstrations sur la façon d’utiliser le circuit intégré de surveillance de l’alimentation avec le Raspberry Pi 5.

La carte a une plage de température de fonctionnement de -40 °C à +80 °C et peut être utilisée pour des applications industrielles telles que les IPC robustes et la signalisation numérique, ainsi que les routeurs, les ordinateurs portables et les tablettes utilisés dans les environnements industriels. Mais gardez à l’esprit que Raspberry Pi Limited n’a pas spécifié de plage de température de fonctionnement pour le Pi 5.

Le PCIe TO MiniPCIe GbE USB3.2 HAT+ est disponible sur Aliexpress pour 29,46 $ et sur Amazon pour 37,43 $. Si vous avez besoin des fonctionnalités 4G et GPS, vous pouvez regrouper le HAT avec le module 4G et les antennes SIM7600G-H, ce qui porte le prix à 70,06 $ sur Aliexpress et 95,99 $ sur Amazon. Vous pouvez également consulter la boutique Waveshare pour des options d’achat supplémentaires, mais les prix de Waveshare n’incluent pas les frais de port.
