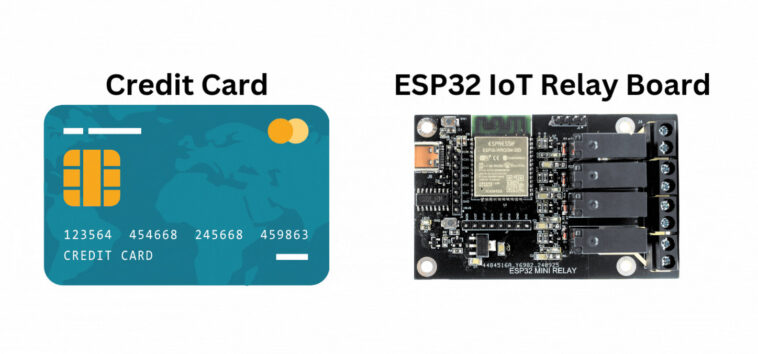

La «carte de relais IoT ESP32» est une carte ESP32 de la taille d’une carte de crédit avec quatre petits relais 250VAC / 30VDC 7A qui exécute le firmware open source Tasmota et prend en charge Alexa & Google Assistant pour le contrôle vocal.
Il y a tellement de cartes de relais basées sur ESP32 sur le marché que je ne ressens généralement pas le besoin d’en couvrir de nouveaux, mais le tableau de relais IoT ESP32 d’Igor Mileshin est plus petit que la plupart, donc j’ai pensé que cela pourrait être intéressant pour certains. La plus petite planche de relais quad-canal que j’ai vue jusqu’à présent est celle de Seed Studio en utilisant un MCU STM32 et des relais à l’état solide qui ne mesure que 60 x 40 mm, mais les relais ne prennent en charge que jusqu’à 2A.

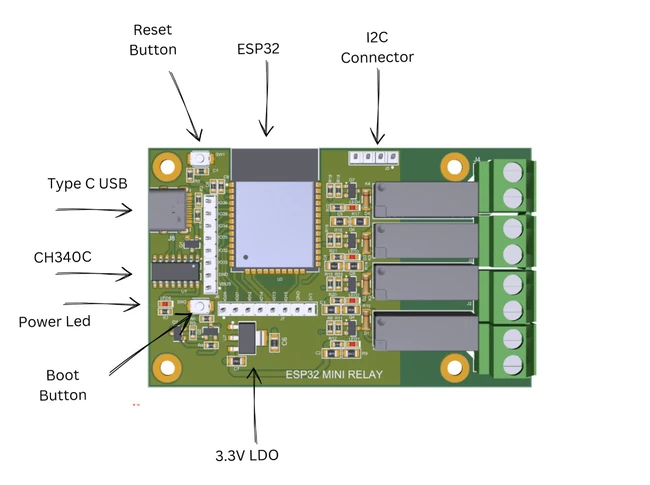

Spécifications de la carte de relais IoT ESP32:
- Module sans fil – ESP32-WORM-32D
- SOC – ESPRESSIF ESP32-D0WD Processeur Dual-Core Tensilica LX6 @ 240 MHz
- Stockage – Flash SPI de 32 millions
- Connectivité – Wi-Fi 802.11 b / g / n jusqu’à 150 Mbps, Bluetooth 4.2 / 5.x LE
- Relais
- 4x relais «de qualité industrielle» prenant en charge 7A / 250VAC; 7a / 30vdc (nom de pièce exact non fourni, mais il ressemble à hongfa hf46f-g)
- Connexion via les bornes à vis
- Port USB – 1x USB-C pour la programmation et le débogage
- Expansion
- Deux en-têtes pour 12x gpio
- En-tête 1x i2c
- Mission
- Power LED
- LED d’état de relais 4x
- Bouton de démarrage
- Alimentation – 5V DC via le port USB Type-C
- Dimensions – 80 x 50 mm
Les utilisateurs peuvent programmer le conseil d’administration avec Arduino, ESP-IDF ou MicropyThon, ou simplement exécuter le micrologiciel de Tasmota Open-source car il est compatible avec le conseil d’administration et c’est ainsi que l’assistance Alexa et Google Assistant est intégrée. Il y a aussi un repo GitHub, mais on m’a dit qu’il était en cours de développement, et en ce moment il n’y a que des échantillons d’arduino et de mirophython pour allumer et désactiver les LED dans une boucle…
Je ne vois aucune certification de sécurité mentionnée pour la carte, et on nous dit que la carte dispose de «une piste de PCB ouverte avec un masquage de soudure amélioré, il maximise le flux actuel, garantissant des performances fiables dans des conditions à haute charge». Vous pouvez voir le tableau en action dans la vidéo ci-dessous.
La carte de relais IoT de la taille de la carte de crédit est maintenant répertoriée sur Kickstarter avec un objectif de financement de 2 000 $ qui a déjà été dépassé. Les récompenses commencent à 29 $ pour le perk «Early Bird Special» limité à 50 pièces, et le PDSF après la fin de la campagne de financement participatif devrait être de 45 $. L’expédition ajoute 20 $ aux États-Unis et 25 $ au reste du monde, et les bailleurs de fonds devraient s’attendre à ce que les récompenses soient expédiées d’ici mai 2025 si tout se passe selon les plans.
