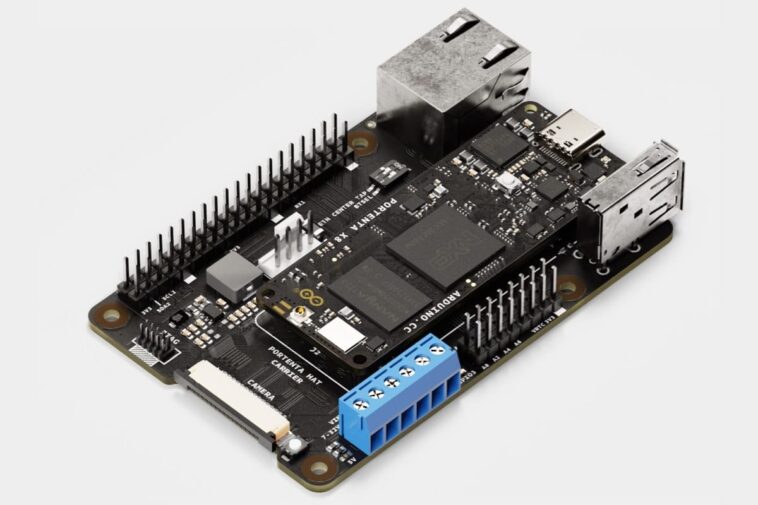

La carte Portenta Hat Carrier ajoute la prise en charge du Raspberry Pi HAT au Portenta X8 SBC

La carte Arduino Portenta Hat Carrier vise à interfacer la carte Portenta X8 compatible Linux avec le vaste écosystème de cartes d’extension Raspberry Pi HAT (Hardware on Top).

Présenté l’année dernière, l’Arduino Portenta X8 est le premier matériel Arduino Pro capable d’exécuter Linux grâce à son processeur quadricœur NXP i.MX 8M Mini Arm Cortex-A53. Mais il se présente dans un petit format de 66,04 x 25,4 mm, ce qui peut être idéal pour l’intégration dans des produits, mais pour le prototypage ou la conception de produits tels que les passerelles IoT, la société a maintenant lancé le Portenta Hat Carrier qui permet à la carte de se connecter facilement à les Raspberry Pi HAT disponibles aujourd’hui.

Spécifications du porte-chapeau Portenta :

• Compatible avec la carte Portenta X8 et le futur Portenta avec les mêmes connecteurs haute densité
• Stockage – Emplacement pour carte MicroSD
• Caméra I/F – Connecteur de caméra MIPI CSI (CNXSoft : Arduino ne dit pas explicitement s’il est compatible avec les caméras officielles Raspberry Pi)
• Mise en réseau – Port Gigabit Ethernet RJ45 discret
• USB – 1x port USB Type-A
• Expansion
  • Connecteur d’en-tête à 40 broches permettant la compatibilité avec les Raspberry Pi HAT
  • embase à 16 broches avec
    • 8x broches analogiques
    • 1x GPIO
    • 1x UART sans contrôle de flux
    • 2x broches PWM
    • 1x broche LICELL pour l’alimentation RTC de Portenta
• Débogage – connecteur JTAG 10 broches au pas de 1,27 mm
• Divers
  • CAN FD avec émetteur-récepteur intégré
  • Connecteur de ventilateur PWM
• Source de courant
  • 5V depuis USB-C sur Portenta
  • 5 V sur connecteur d’embase à 40 broches
  • 7-32 V CC via borne à vis
• Dimensions – 85 x 56 mm
• Plage de température – -40°C à +85°C

Le Portenta X8 exécute une distribution Linux basée sur Yocto, conforme à Arm SystemReady IR, et la carte comprend également un microcontrôleur STM32H7 pour la programmation Arduino et la compatibilité avec Arduino Cloud.

Arduino s’attend à ce que le Portenta Hat Carrier soit utilisé pour le prototypage IoT, mais également pour permettre des solutions commerciales telles que des contrôleurs de bras de robot et des systèmes de vidéosurveillance intelligents qui nécessitent des mises à jour OTA et une certification SystemReady.



La carte Arduino Portenta Hat Carrier elle-même se vend 45 $ sur la boutique Arduino, mais le Portenta X8 SBC ajoute 239 $, elle est donc probablement réservée aux solutions où le coût de l’électronique ne représente qu’une fraction du coût total du système. Plus de détails peuvent être trouvés sur la page produit.
