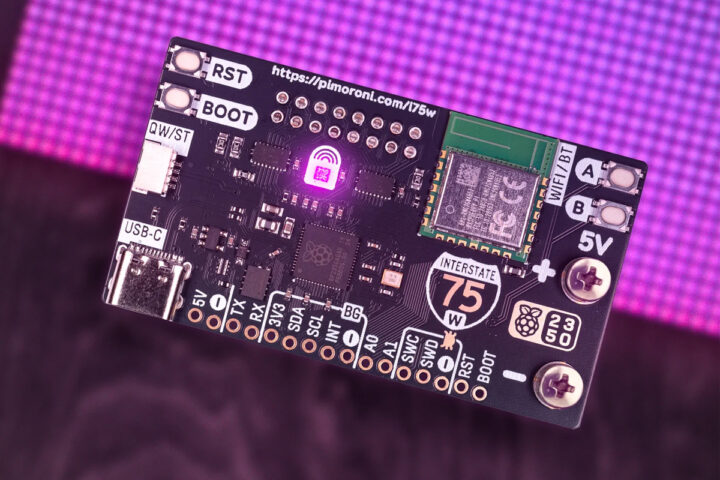

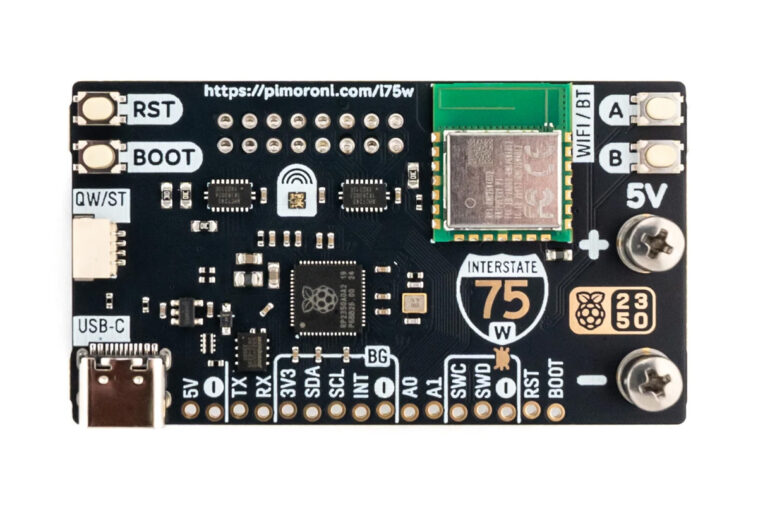

Pimoroni Interstate 75 W (RP2350) est une carte de pilote à matrice LED RVB tout-en-un conçue pour les panneaux de matrice LED Hub75 couramment utilisés dans les murs vidéo, les écrans publicitaires et la signalisation créative. Construit autour d’une puce Raspberry PI RP2350 Cette carte utilise également le module CYW43439 du Raspberry Pi pour le Wi-Fi et le Bluetooth et dispose de boutons utilisateur, une LED RVB et un connecteur QW / ST pour l’intégration avec des éruptions QWIIC / STEMMA QT.
Le kit est compatible avec diverses tailles de matrice LED (32 × 32, 64 × 64, etc.) et est livrée dans un kit de démarrage avec panneaux, câbles et pieds magnétiques pour une configuration rapide. Toutes ces fonctionnalités rendent ce kit utile pour les applications, y compris les données en temps réel comme les heures de bus, la qualité de l’air ou les sorties de capteurs, la signalisation dynamique, le texte de défilement, etc.
Pimoroni Interstate 75 W (RP2350) Spécifications:
- Soc – Raspberry PI RP2350A
- Processeur
- Dual-core ARM Cortex-M33 à 150 MHz avec zone de confiance ARM, démarrage sécurisé ou
- DUAL-Core RISC-V HAFARD3 @ 150 MHz
- Jusqu’à deux cœurs peuvent être utilisés dans n’importe quelle combinaison
- Mémoire – 520 Ko sur la SRAM sur puce
- Package – QFN-60
- Processeur
- Stockage – 4 Mo Flash Support XIP
- Sans fil – Wi-Fi 4 Bluetooth 5.2 via Raspberry Pi RM2 (CYW43439)
- Affichage – Le connecteur Hub75 prend en charge les matrices LED RVB (P2, P3, P4, P5, etc.)
- USB – Connecteur Host / Device USB Type-C 1.1 pour l’alimentation et la programmation

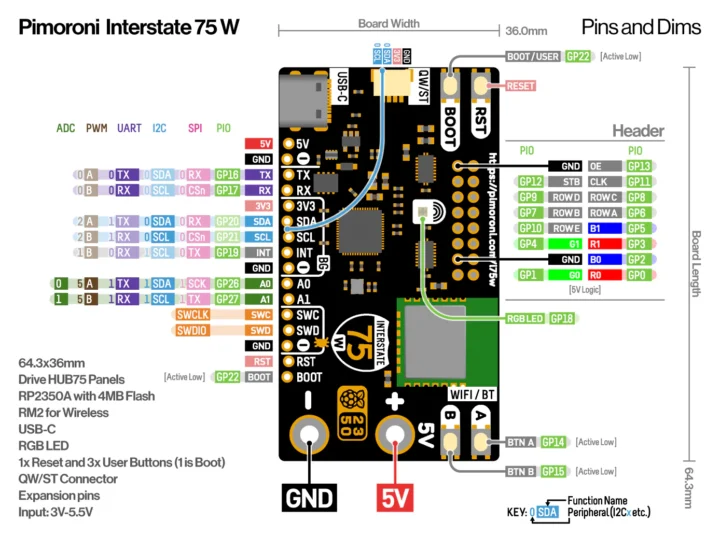

- Expansion
- Connecteur 1x QWIIC / STEMMA QT I2C
- Connecteur 1x hub75
- 12 GPIO utilisable avec I2C, UART, ADC et plus
- Sécurité – Boot sécurisé, ARM TrustZone
- Mission
- 2x boutons utilisateur (A&B)
- Bouton de démarrage 1x
- LED de statut RVB 1X
- Alimentation – Entrée 5V via USB-C ou les bornes à vis
- Dimensions – 64,3 x 36 x 17 mm (L x W x H, y compris les connecteurs)
Au fur et à mesure que ce module est construit autour du MCU RP2350, il peut être programmé avec CircuitPython, Micropython et C / C ++ SDK, offrant une flexibilité aux développeurs. Vous pouvez également utiliser le noyau Arduino-Pico pour programmer l’appareil avec Arduino IDE. La société fournit également la version la plus récente du firmware Micropython et un exemple de code sur GitHub.
Auparavant, nous avons écrit sur les tableaux de matrice LED simples comme la carte Matrix LED Nova avec des LED adressables WS2812, la matrice WAVESHare ESP32-S3 et la carte RGB ESP32-C3FH4 SoC C3FH4 Conseil conçu pour le développement ou l’éducation destinés, mais c’est la première fois que nous voyons un conseil de développement compact conçu pour stimuler les panneaux Hub75 standard de l’industrie.
Le Pimoroni Interstate 75 W (RP2350) Hub75 LED Matrix Driver Board est disponible dans la boutique en ligne de l’entreprise, où vous avez la possibilité d’acheter la carte autonome qui vous coûtera environ 24,10 $, ou vous pouvez acheter le kit complet, qui comprend deux 128 × 64 Panneaux à matrice LED RVB, câbles d’alimentation et de données, pieds magnétiques avec fil à vis et câble USB qui vous coûtera 97,40 $. Vous pouvez également trouver un affichage de matrice LED Hub75 de 192 mm à 192 mm bon marché sur AliExpress pour 14,46 $ plus d’expédition uniquement.
