La carte mère Nano-ITX est alimentée par le SoC Intel Atom x7000RE série "Amston Lake"

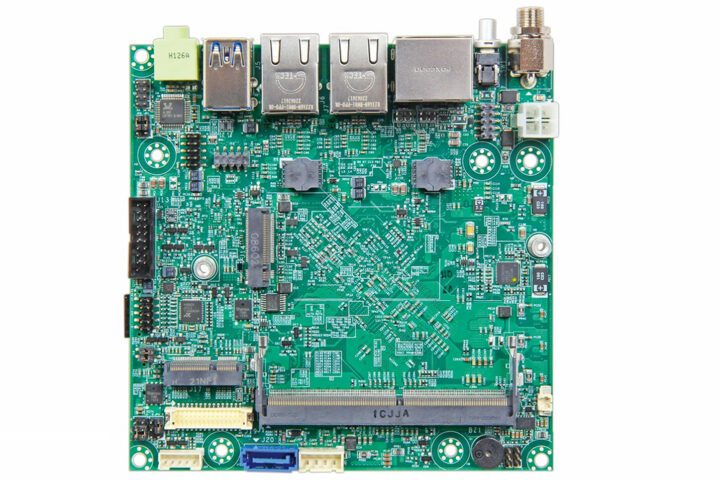

Portwell NANO-6064-ASL est une carte mère Nano-ITX alimentée par Intel Atom « Amston Lake » x7000RE. La carte ressemble beaucoup à la Portwell Nano-6062 et présente une température de fonctionnement de -40°C à 85°C. La carte mère peut prendre en charge un maximum de 16 Go de mémoire DDR4 et dispose d’une triple sortie d’affichage, d’un double Ethernet 2,5 Gbit/s, USB, M.2, SATA, GPIO, etc., et est alimentée par une entrée d’alimentation externe de 12 V.

Auparavant, nous avons écrit sur une gamme de cartes Nano-ITX et de SoM avec les SoC Amston Lake, notamment les modules ASRock SBC-262M-WT, conga-SA8 SMARC, ADLINK Atom x7000RE & x7000C COM Express et SMARC 2.1 et autres. Si vous recherchez des options similaires, n’hésitez pas à consulter ces articles.

Spécifications Portwell NANO-6064-ASL

SoC (l’un ou l’autre)
- Lac Amstom
  - Processeur double cœur Intel Atom x7211RE avec 6 Mo de cache, carte graphique Intel UHD 16EU ; 6W TDP
  - Processeur double cœur Intel Atom x7213RE avec 6 Mo de cache, carte graphique Intel UHD 16EU ; 9W TDP
  - Processeur quadricœur Intel Atom x7433RE avec 6 Mo de cache, carte graphique Intel UHD 32EU ; 9W TDP
  - Processeur octa-core Intel Atom x7835RE avec 6 Mo de cache, carte graphique Intel UHD 32EU ; 12W TDP
- Alder Lake-N
  - Intel Atom x7211E, double cœur, 1,0 GHz, carte graphique Intel UHD 16EU, TCC, 6 W, EUC
  - Intel Atom x7213E, double cœur, 1,7 GHz, carte graphique Intel UHD 16EU, TCC, 10 W, EUC
  - Processeur quadricœur Intel Atom x7425E jusqu’à 3,4 GHz avec 6 Mo de cache, carte graphique Intel UHD 24EU ; TDP : 12 W
  - Processeur octa-core Intel Core i3-N305 jusqu’à 3,8 GHz avec 6 Mo de cache, carte graphique Intel UHD 32EU ; TDP : 15 W
Mémoire système
- 1x SO-DIMM DDR4 non ECC 3 200 MT/s jusqu’à 16 Go
- 1x DPC, 1 canal
- Prise en charge ECC intra-bande
Stockage
- 1x port SATA III (SATA 6 Gb/s)
- 1x clé M.2 2280 B (SATA III)
- 1x prise MicroSD
Afficher I/F
- 1x port HDMI sur les E/S arrière (HDMI 2.0b, 4096×2160 à 60 Hz)
- 1x port DP sur les E/S arrière (DP 1.4, 4096×2304 à 60 Hz)
- 1x connecteur LVDS intégré (double canal, 24 bits, 1920 × 1200 à 60 Hz)
Audio – Prise audio sur les E/S arrière (Line-out) et connecteur à broches intégré (Line-in, Line-out, Mic-in)
Connectivité réseau – 2 ports RJ45 2,5 GbE via les contrôleurs Intel
USB – 2x USB 3.2 Gen2 sur les E/S arrière, 2 x USB 3.2 Gen1 sur connecteur à broches intégré (1x partage USB 3.2 Gen1 avec prise de clé M.2 B)
Série – 1x port RS-232/422/485 (sélectionnable via le BIOS)
Expansion
- 1x prise M.2 E-key 2230
- 1x prise M.2 B-Key 3052+2280 (partagée avec la prise M.2 2280 SATAIII)
- GPIO configurables 8 bits contrôlés par un contrôleur intégré
Divers – Minuterie de surveillance, surveillance du matériel (température du processeur et du système, tensions), puce TPM 2.0 intégrée
Alimentation – 12 entrées
Dimensions – 120 x 120 mm (facteur de forme Nano-ITX)
Plage de température – 0 à 60 °C (SKU Alder Lake-N) ; -40 à 85°C (SKU Amston Lake)
Humidité – 5 à 95 % sans condensation
MTBF – Plus de 100 000 heures à 55°C

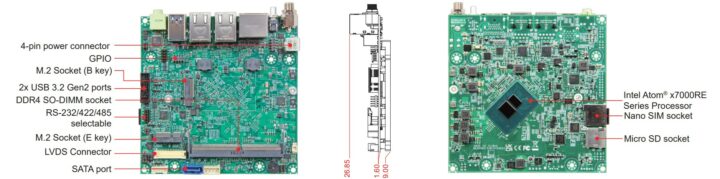

Spécifications de la carte Portwell NANO 6064 ASL Nano ITX — Spécifications de la carte Nano-ITX Portwell NANO-6064-ASL

Au moment de la rédaction de cet article, la société n’a fourni aucune information sur les prix, mais elle a mentionné que cette carte convient aux applications médicales, de vente au détail et d’affichage numérique. La société mentionne également que la carte prendra en charge divers systèmes d’exploitation, notamment Windows 10 IoT Enterprise LTSC 2021 (64 bits), Yocto YP 4.0 LTS (64 bits), Ubuntu 22.04, Red Hat 8.8, etc.

Plus d’informations sur la carte peuvent être trouvées sur la page des produits de Portwell où vous trouverez également une fiche technique et un manuel d’utilisation contenant des informations supplémentaires.
