La carte mère mini-ITX Sapphire Edge+ VPR-4616-MB est dotée d’une architecture « AMD Embedded+ » avec Ryzen R2314 et Versal VE2302

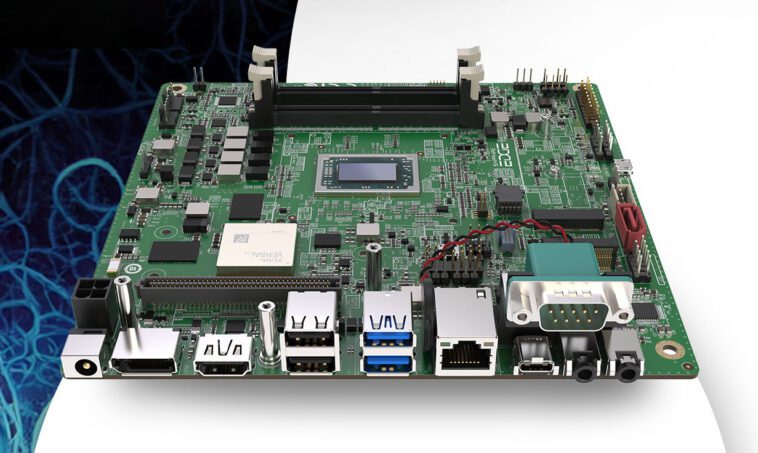

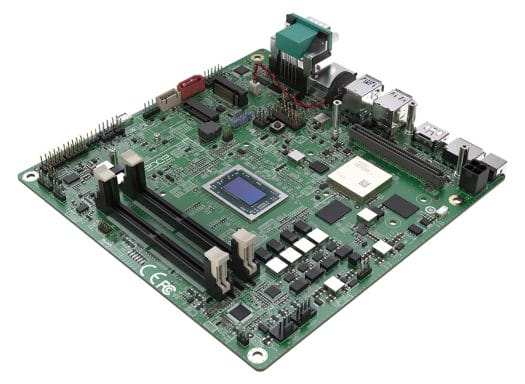

Sapphire Edge+ VPR-4616-MB est une nouvelle carte mère mini-ITX sur la « nouvelle » « architecture » AMD Embedded+ composée d’un processeur AMD Ryzen Embedded R2314 et d’un SoC adaptatif AMD Versal AI Edge VE2302 (également appelé FPGA SoC…).

La carte mère prend en charge jusqu’à 64 Go de mémoire DDR4 ECC/non-ECC pour le processeur, 8 Go de mémoire pour le SoC adaptatif, prend en charge le stockage SATA et NVMe, une double sortie vidéo, une mise en réseau 2,5 GbE et offre une gamme de ports USB et M.2. prises pour extension. Les solutions AMD Embedded+ ciblent les applications de fusion de capteurs, d’inférence d’IA, de réseau industriel, de contrôle et de visualisation.

Spécifications SAPPHIRE Edge+ VPR-4616-MB :

• Architecture AMD Embedded+
  • Sous-système SoC adaptatif
    • Circuit intégré principal – AMD Versal AI Edge VE2302 avec processeur double cœur Arm Cortex-A72 jusqu’à 1,6 GHz, Arm Cortex-R5F double cœur, moteur AI 23 TOPS, structure FPGA, etc…
    • Mémoire système – 2x 4 Go LPDDR4
    • Stockage
      • Flash OSPI NOR 1 Gbit pour le démarrage local
      • EEPROM 64 Kbits pour l’identification de la carte
    • Expansion
      • Prise d’extension E/S à 160 broches
      • PCIe Gen3 x 4
    • Sécurité – TPM 2.0 (Infineon OPTIGA TPM SLM 9670)
    • Divers – 1x LED Terminé, 1x LED ERROR_OUT
  • APU IC – Processeur Zen quad-core AMD Ryzen Embedded R2314 à 2,1/3,5 GHz avec 6 cœurs GPU ; TDP : 12 à 35W
• Mémoire système APU – 2x DDR4-jusqu’à 2667 Max. 64 Go (ECC et non-ECC)
• Stockage
  • Prise en charge des SSD M.2 NVMe (voir la section Extension)
  • 1x SATA 3.0 (6,0 Gb/s), 1x SATA PWR
• Sortie vidéo – 1x DP, 1x HDMI
• Audio – Prises audio 3,5 mm Line-Out et Mic-In
• Mise en réseau – port RJ45 2,5 GbE, Wifi et Bluetooth en option via le module M.2
• USB
  • 2 ports USB 3.2 Gen 2 Type-A
  • 2 ports USB 2.0 Type-A
  • 1x port USB 3.2 Gen 2 Type-C
  • 1x interface USB 2.0 sur connecteur interne
• Série – 1x port COM RS232/422/485, 1x RS232/422/485 via connecteur interne
• Emplacements d’extension
  • 1x M.2 Key-M 2280 pour SSD (PCIe Gen3 x4 et SATA)
  • 1x M.2 Key-E 2230 pour sans fil/BT (PCIe Gen3 x1 et USB2.0)
• Divers
  • 2 connecteurs à 5 broches sur le panneau avant (par exemple pour le bouton d’alimentation)
  • GPIO 8 bits
  • Refroidisseur actif
• Entrée d’alimentation – 12 V – 19 V CC via barillet ou connecteur d’alimentation ATX 2 × 2
• Consommation d’énergie – Aussi faible que 30 W typ.
• Dimensions – 170 x 170 mm (facteur de forme Mini-ITX)
• Plage de température – 0°C à 60°C

Les systèmes d’exploitation pris en charge incluent RHEL/CentOS 7.9, RHEL 8.2-8.6 et Ubuntu 22.04. SAPPHIRe fournit également des cartes d’extension IO (double GbE, 8 caméras GMSL2, 2 cartes Ethernet 10/25 Go avec 16 GPIO) et affirme que l’EDGE+ VPR-4616-MB est une plate-forme adaptée aux « applications performance/watt ultra haute vitesse » telles que comme contrôleur de robot avec planification de mouvement ou PC médical avec sondes connectées.

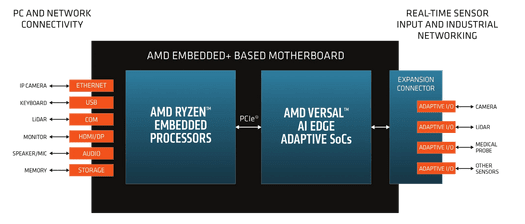

Si je comprends bien, l’« architecture AMD Embedded+ » qui vient d’être annoncée n’a rien de nouveau d’un point de vue matériel puisque les processeurs Ryzen Embedded série R2000 et les SoC FPGA Versal AI Ege existent depuis quelques années, mais AMD vise à fournir des cartes mères tout-en-un par l’intermédiaire de partenaires ainsi qu’une « infrastructure logicielle commune » afin d’accélérer la mise sur le marché pour les fabricants de conception originale (ODM). Il semble également exister un programme de certification/qualification pour le matériel Embedded+.

La carte mère SAPPHIRE VPR-4616-MB qualifiée AMD Embedded+ serait disponible dès maintenant, mais le prix n’a pas été rendu public. Plus de détails sur la carte mère sont disponibles sur la page produit et vous trouverez de plus amples informations sur l’architecture Embedded+ sur le site Web d’AMD.

Merci à TLS pour le conseil.
