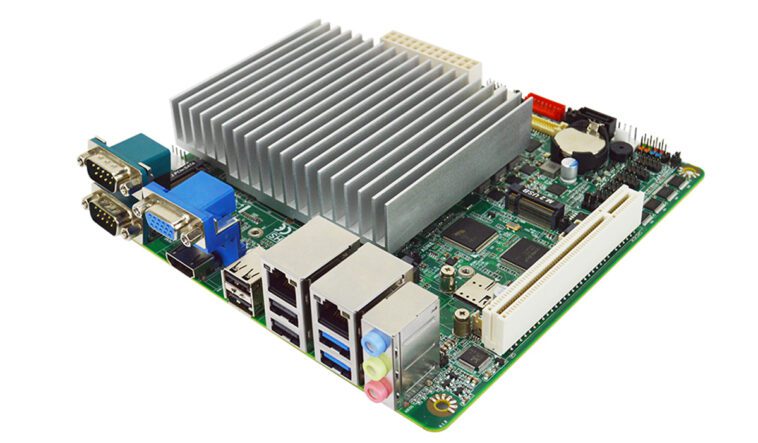

La carte mère mini-ITX Jetway JMTX-ADN8 est dotée d’un processeur Intel N97, d’un double GbE et de trois interfaces d’affichage

La Jetway JMTX-ADN8 est une carte mère mini-ITX construite autour d’un processeur Intel N97 (Alder Lake-N). La carte prend en charge jusqu’à 32 Go de RAM DDR5 via un seul emplacement SO-DIMM et peut piloter jusqu’à trois écrans indépendants alimentés par des cartes graphiques Intel UHD. De plus, elle offre un double LAN GbE, neuf ports USB USB3.2 Gen 1 et USB 2.0, ainsi que plusieurs options de stockage et d’extension, notamment M.2 (M-key, E-key et B-key) et SATA-III. La carte mère comprend également une extension PCI et prend en charge les systèmes d’exploitation Windows et Linux.

Dans l’un de nos derniers articles, nous avons parlé du Jetway JNUC-ADN1, un autre SBC équipé d’un processeur Intel N97, mais dans un format NUC (Next Unit of Computing) plus petit. En dehors de cela, nous avons écrit sur des cartes mères similaires en mini-ITX, notamment Radxa ROCK 5 ITX, MW-100-NAS et ASRock IMB-A8000. N’hésitez pas à les consulter si vous recherchez des cartes mères mini-ITX.

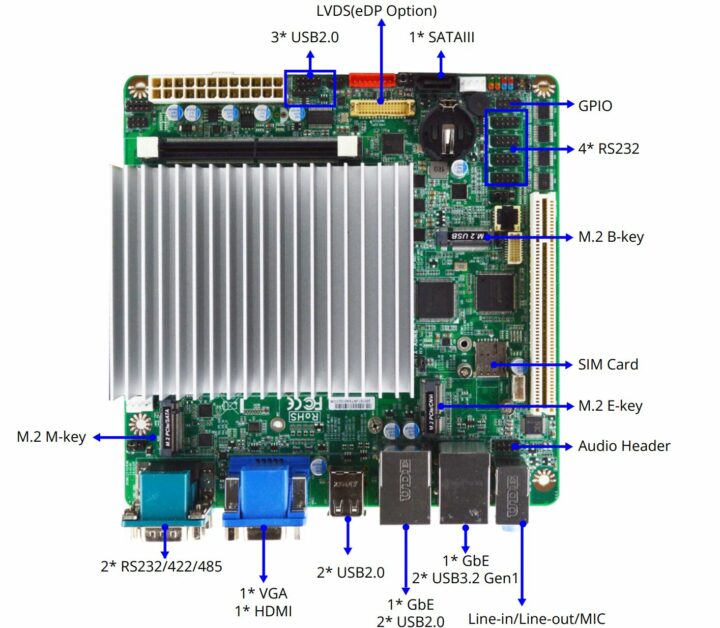

Spécifications du mini-ITX SBC Jetway JMTX-ADN8

• SoC – Processeur Intel N97 quad-core Alder Lake série N avec carte graphique Intel UHD ; TDP de 12 W
• Mémoire – Jusqu’à 32 Go DDR5 à 4 800 MHz via un seul socket SO-DIMM
• Stockage
  • Flash eMMC 5.1 intégré de 64 Go (en option)
  • SATA – 1x SATA III, 1x connecteur d’alimentation SATA
  • M.2 – 1 x M.2 M-Key 2242/2280 (SATA-III/PCIe 3.0 x1) prenant en charge NVMe
• Affichage via la carte graphique Intel UHD (prend en charge 3 simultanément)
  • 1x HDMI 2.0b, jusqu’à 4K à 60 Hz
  • 1x VGA, jusqu’à 1920 x 1080 à 60 Hz
  • 1x LVDS double canal 24 bits, jusqu’à 1920 x 1080 à 60 Hz, co-lay eDP
• Audio (Realtek ALC897 avec ampli 3W)
  • 1x entrée de ligne
  • 1x Sortie de ligne
  • 1x micro
  • 1x connecteur de haut-parleur interne avec amplificateur 3 W
• La mise en réseau
  • 2 ports GbE RJ45 via des contrôleurs Ethernet Intel RTL8111H GbE ; prise en charge Wake-on-LAN
  • WiFi et Bluetooth en option via socket M.2 E-key 2230 (USB2.0/PCIe 3.0 x1) avec prise en charge CNVi
  • Réseau cellulaire 4G/5G en option via la prise M.2 B-key 3042/3052 (USB3.2 Gen1/USB2.0) et l’emplacement pour carte SIM
• USB
  • 2x USB3.2 Gen1
  • 7x USB 2.0 (internes et externes)
• En série
• Extension – Emplacement PCI via pont PCIe vers PCI ASM1083
• Sécurité – TPM 2.0 (en option)
• Divers
  • GPIO 8 bits
  • SMBus, I2C
  • Connecteurs du ventilateur du processeur et du ventilateur du système
  • Panneau avant – LED du disque dur, LED PWR, bouton d’alimentation, réinitialisation
  • Intrusion dans le châssis
  • Avertisseur sonore
  • Watchdog Timer – 255 niveaux
  • RTC avec batterie au lithium 3V/200mAh
  • Grand dissipateur thermique pour un refroidissement sans ventilateur
• Alimentation – 12 V via un bloc d’alimentation ATX 24 broches
• Certification – CE/FCC Classe A
• Température de fonctionnement : -20°C ~ 60°C
• Température de stockage : -20°C ~ 85°C
• Humidité de fonctionnement – ​​10 % à 90 % d’humidité relative, sans condensation
• Dimensions – Format mini-ITX 170 x 170 mm

En termes de logiciel, cette carte mère mini-ITX alimentée par N97 prend en charge les systèmes d’exploitation Linux, Windows 10 et Windows 11 avec les pilotes pertinents disponibles dans la section de téléchargement de la page produit ainsi qu’une fiche technique.

Au moment de la rédaction de cet article, la société n’a fourni aucune information sur les prix de la carte mère Jetway JNUC-ADN1 Intel N97 mini-ITX. Vous trouverez plus de détails, notamment sur les pilotes et les informations relatives à la commande, sur la page produit.
