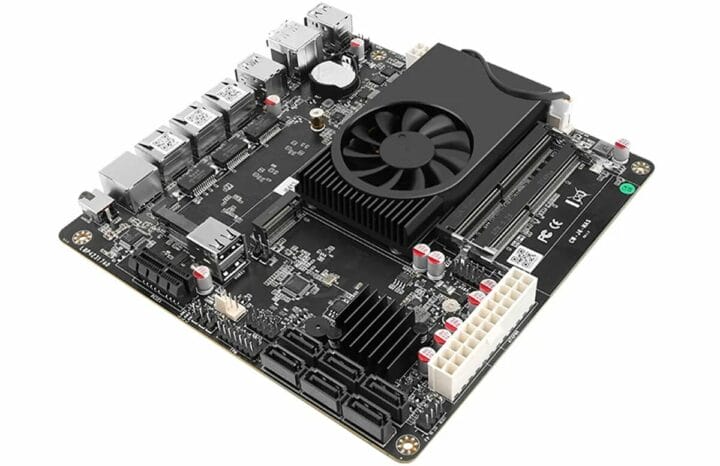

Dans notre dernier article, nous avons parlé du CWWK X86-P1, un SBC et un mini PC sans ventilateur qui coûte 101 $ et plus, mais lors de l’écriture d’un autre produit qui a retenu mon attention, c’est la carte mère NAS CWWK qui est construite autour de l’Intel Celeron J. Series SoC et dispose de six connecteurs SATA et de trois ports réseau 2,5 GbE, dont deux sont connectés aux contrôleurs Intel i226-V et l’autre à un contrôleur Realtek RTL8125BG. La carte prend également en charge deux SSD NVMe M.2 2280 et une mémoire DDR4. En dehors de cela, il dispose de ports de sortie HDMI, DisplayPort, USB 2.0, 3.0, PCIe et audio.
La carte suit le facteur de forme mini-ITX, et nous avons déjà parlé de nombreuses cartes différentes avec le même facteur de forme, telles que la Sapphire Edge+ VPR-4616-MB, les cartes industrielles ASRock, la Kontron K3931-N et bien d’autres. N’hésitez pas à les consulter si le sujet vous intéresse.

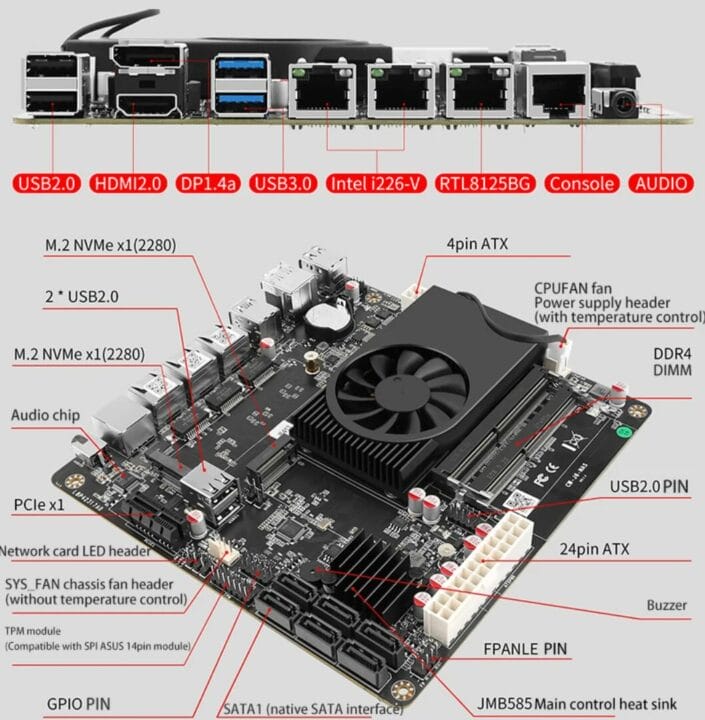

Spécifications de la carte mère NAS CWWK
- Construction de la carte mère
- PCB noir mat
- Circuit imprimé en fibre haute densité résistant à l’humidité
- Protection complète pour toutes les sources USB, audio et interfaces réseau
- Options du processeur
- Processeur quadricœur Elkhart Lake Intel Celeron J6412, cache 1,5 Mo, jusqu’à 2,60 GHz, carte graphique UHD avec 16 unités d’exécution
- Processeur quadricœur Elkhart Lake Intel Celeron J6413, cache 1,5 Mo, jusqu’à 3,00 GHz, carte graphique UHD avec 16 unités d’exécution
- Mémoire – 2x SO-DIMM DDR4 double canal 2 400/2 666/3 200 MHz (non ECC), 32 Go par emplacement
- Stockage
- 6 ports SATA3 6 Gb/s (SATA1 est natif, 2-6 SATA via l’extension JMB585)
- 2 emplacements M.2 NVMe (facteur de forme 2280)
- La mise en réseau
- 2x 2,5 GbE via les contrôleurs Ethernet Intel i226-V 2,5 Gbit/s
- 1x 2,5GbE via un contrôleur Ethernet RTL8125BG 2,5Gbps
- Sortie vidéo – 1x HDMI 4K à 60FPS, 1x DP1.4a 4K à 60FPS
- USB – 4x USB 2.0 via en-tête, 2x USB 3.0 via en-tête
- Gestion – port console RJ45
- Divers
- 1x en-tête FPANEL
- 1x en-tête LED de carte réseau
- 1x en-tête TPM (compatible avec les modules ASUS SPI 14 broches)
- 1x en-tête GPIO
- 1x siège de ventilateur de châssis CPU FAN à 4 broches (avec contrôle de température)
- 1x prise 4 broches pour ventilateur de châssis SYS_FAN (sans contrôle de température)
- Alimentation – connecteur d’alimentation ATX 24+4 broches
- Dimensions – 17 x 17 cm (facteur de forme mini-ITX)
La carte est disponible en deux variantes, l’une avec un SoC J6412 et l’autre avec un SoC J6413. Elle comporte six ports SATA, dont cinq sont étendus à l’aide de la puce JMB585, tandis que le port SATA1 provient de l’interface native. C’est tous les aspects positifs du conseil d’administration. L’inconvénient est que je n’ai trouvé aucune liste officielle de ce forum sur le site Web de CWWK lors de ma recherche. De plus, il n’y a aucune information sur les systèmes d’exploitation pris en charge ou autre documentation technique.

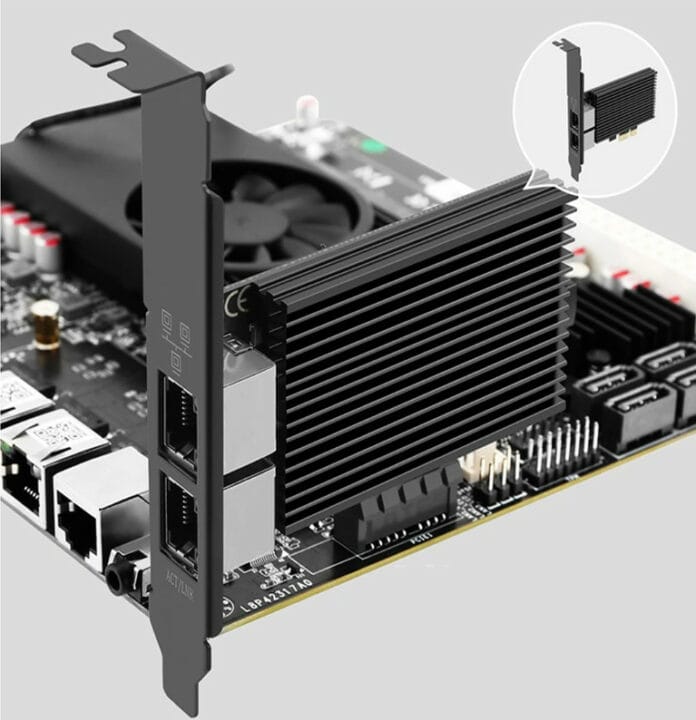

Cependant, après quelques recherches, j’ai trouvé un fil de discussion Reddit dans lequel les utilisateurs de cette carte mère partageaient leurs opinions. Un utilisateur a mentionné qu’il utilisait Docker avec Plex et Home Assistant avec trois disques durs IronWolf de 12 To pour la baie sans aucun problème jusqu’à présent. La configuration consommait 38W au repos (avec des pics autour de 55W). Certains utilisateurs ont suggéré qu’ils utilisaient une carte réseau 10GbE avec cette carte sans aucun problème. De telles cartes réseau 10GbE peuvent être trouvées sur Amazon pour 80 $ ou moins.
La carte mère NAS CWWK (modèle J6413) est disponible sur AliExpress au prix de 174 $ et sur Amazon au prix de 199,90 $.
