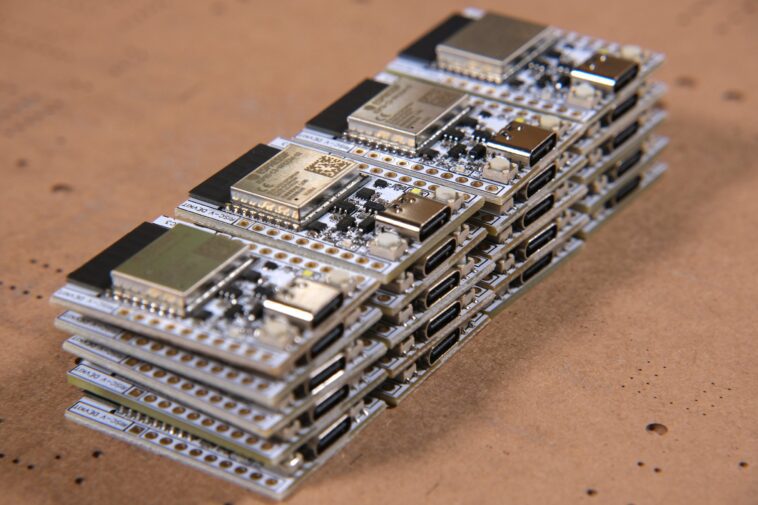

La NanoCell V2.1 est une carte de développement construite autour du SoC (système sur puce) Espressif ESP32-C3 préchargé avec le micrologiciel ESPHome pour les applications basse consommation et une gestion améliorée de la batterie au lithium. La carte de développement est un circuit imprimé blanc avec des contacts plaqués or et un circuit intégré de jauge de batterie, conçu par le laboratoire de Frapais en Grèce.
Comme son nom l’indique, le NanoCell V2.1 est le dernier d’une série d’itérations de dispositifs basés sur ESP32-C3 destinés aux applications à faible consommation. Par rapport aux versions précédentes, il offre une meilleure expérience utilisateur et une efficacité énergétique améliorée.
Il dispose d’un convertisseur Buck-Boost qui réduit la consommation de courant en veille à 66 µA (à l’exclusion du courant consommé par le module ESP32). Le circuit intégré du système de gestion de batterie (BMS) prend en charge une mesure précise de la capacité et protège les batteries au lithium connectées contre la surcharge et d’autres scénarios nocifs. De plus, deux LED sur la carte servent d’indicateurs d’alimentation et de charge pour relayer l’état de la carte.
Il est basé sur le même microcontrôleur ESP32 que le Spark Analyzer, mais est conçu pour servir de plate-forme pour la construction d’appareils IoT et de maison intelligente alimentés par batterie. Les autres cartes de gestion/surveillance de l’alimentation basées sur ESP32 que nous avons précédemment abordées incluent la carte ESP32-S3 PowerFeather, Olimex ESP32-POE2 et ThingPulse ePulse Feather C6.
Spécifications NanoCell V2.1 :
- Microcontrôleur – Microcontrôleur ESP32-C3 RISC-V à 160 MHz, avec Wi-Fi et Bluetooth 5 (LE)
- Gestion de la batterie
- CI de mesure de la capacité de la batterie
- CI de charge et de protection de batterie Li-ion/Li-po
- IC de mesure précise de la capacité de la batterie (MAX17048), accessible via I2C sur les broches 2 et 3.
- USB – USB Type-C pour charger et télécharger le firmware
- Boutons – Réinitialiser et démarrer
- LED – Indicateurs LED de charge et d’alimentation USB
- Les en-têtes de broches compatibles avec la planche à pain répartissent toutes les broches de l’ESP32-C3, de l’USB, de la batterie et de la tension VCC.
Le NanoCell V2.1 est conçu pour fonctionner de manière transparente avec les systèmes domotiques Home Assistant et ESPHome. Un guide de configuration est disponible dans le référentiel NanoCell-C3 GitHub.
Le NanoCell V2.1 est au prix de 14,49 $ sur Tindie et 14,90 $ sur Elecrow (remises de gros disponibles). Il est entièrement open source et les schémas matériels et le micrologiciel d’initialisation peuvent être trouvés dans le référentiel GitHub mentionné précédemment.
