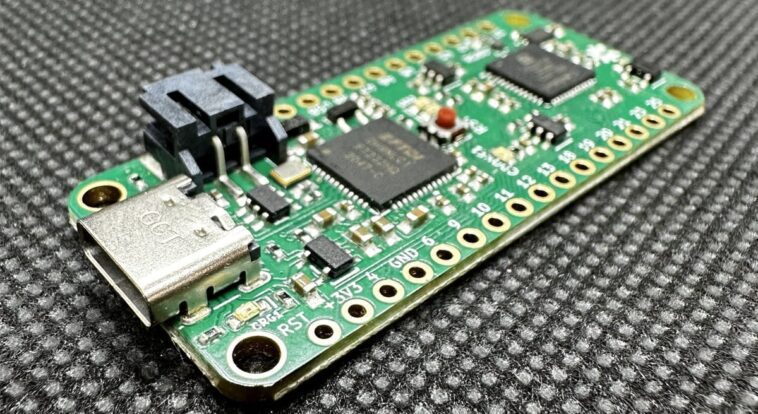

La carte IcyBlue Feather V2 comprend un FPGA Lattice Semi iCE5LP4K au format Adafruit Feather

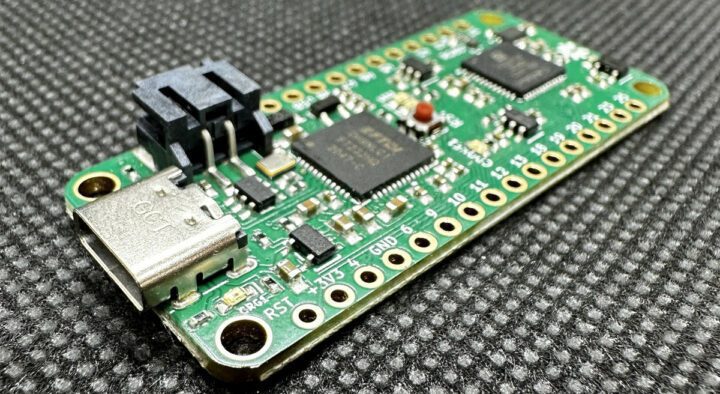

L’IcyBlue Feather V2 d’Oak Development Technologies est une carte de développement puissante et compacte qui combine le FPGA Lattice Semi iCE5LP4K avec le facteur de forme Adafruit Feather. Cette combinaison unique permet à cette carte FPGA d’être compatible avec l’écosystème Adafruit FeatherWings, fournissant des fonctionnalités telles que des GPIO supplémentaires, des écrans, des modules de connectivité, etc.

Cette nouvelle carte dispose d’un port USB-C pour alimenter et programmer le FPGA. De plus, il comporte deux blocs matériels I2C et SPI qui ne consomment pas de ressources FPGA pendant leur fonctionnement. La carte comprend également 22 GPIO accessibles, une LED RVB lumineuse pour l’indication d’état et deux LED programmables par l’utilisateur.

Auparavant, nous avons discuté de nombreuses petites cartes de développement similaires basées sur FPGA, telles que le FPGA Lattice Semi MachXO2, la carte tinyVision.ai Pico-Ice, la Silicon Witchery S1 et la carte éducative ULX3S. N’hésitez pas à les explorer si vous recherchez des options similaires.

Spécifications IcyBlue Feather V2

• FPGA – Treillis Semi iCE40 Famaly iCE5LP4K FPGA
  • Cellules logiques – Environ 3 520 cellules logiques
  • Mémoire
    • 80 Kbits de RAM de bloc intégrée (EBR)
    • RAM distribuée : 640 bits
  • Intègre deux blocs matériels I2C et SPI pour une fonctionnalité améliorée
• Normes d’E/S prises en charge – LVCMOS, LVTTL, LVDS, SubLVDS, SLVS, entrées de déclenchement Schmitt
• USB – 1x port USB Type-C pour l’alimentation et utilise le pont USB FIFO FTDI FT232HQ pour la programmation
• Blocs de communication
  • 2x blocs durs I2C
  • 2x blocs durs SPI
• Indicateurs
  • LED RVB pour indication d’état
  • 2x LED programmables par l’utilisateur
• Gestion de l’horloge
  • Une boucle à verrouillage de phase (PLL) pour une gestion avancée de l’horloge
  • Plusieurs oscillateurs sur puce pour un fonctionnement autonome
• Expansion
  • 22x GPIO accessibles via les en-têtes de carte Feather standard
  • Intégration transparente avec Adafruit FeatherWings pour des modules et capteurs supplémentaires
• Facteur de forme – Facteur de forme Adafruit Feather, optimisant la portabilité avec un potentiel pour les applications alimentées par batterie

L’IcyBlue Feather V2 est entièrement compatible avec les outils open source comme IceStorm et les logiciels propriétaires de Lattice Semiconductor, tels que Diamond Programmer.

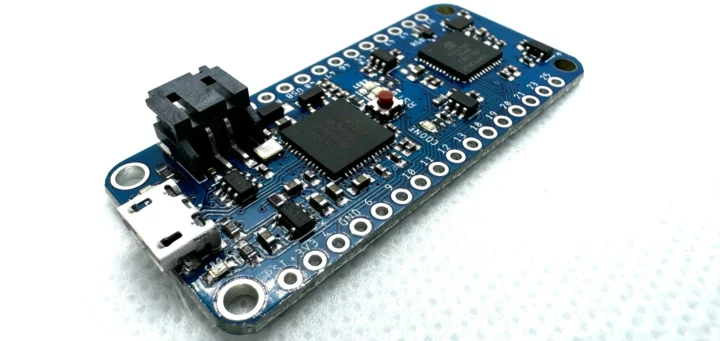

Sorti l’année dernière, l’original ou la première génération d’IcyBlue comportait des ports micro USB et, selon la société, cette carte présentait quelques problèmes. Cependant, le message de l’entreprise n’a pas précisé quels étaient ces problèmes. Cependant, avec l’introduction de la V2, la société affirme que tous les problèmes précédents ont été résolus et que la carte comprend désormais un port USB-C.

Vous pouvez acheter la carte mise à jour auprès d’Oak Development Technologies dans le magasin Tindie pour 74,95 $. La société fournit également des fichiers de conception et des ressources supplémentaires que vous pouvez trouver sur le référentiel GitHub correspondant avec une licence MIT couvrant à la fois le matériel et les logiciels.

Via Hackster.io
