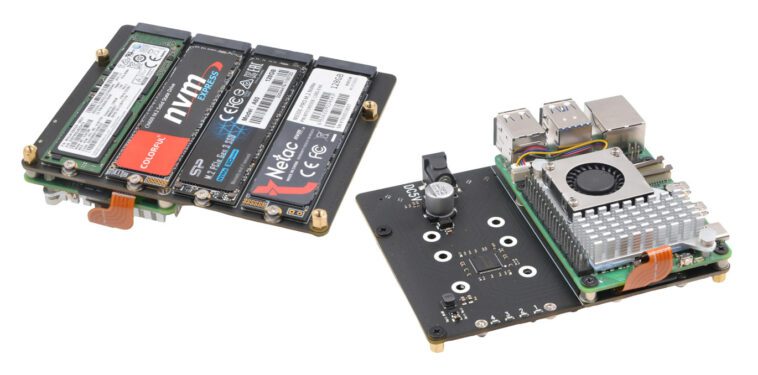

La carte Geekworm X1011 ajoute jusqu’à quatre SSD NVMe au Raspberry Pi 5

Geekworm X1011 est une nouvelle carte d’extension pour le Raspberry Pi 5 avec quatre sockets M.2 permettant l’insertion de jusqu’à quatre SSD M.2 NVMe avec des données transmises via l’interface PCIe Gen2 du populaire SBC.

Nous nous demandions déjà pourquoi la plupart des gens voudraient connecter deux SSD NVMe au Raspberry Pi 5 lorsque le Geekworm X1004 HAT+ a été lancé compte tenu de la limitation de 5 GT/s de la carte et du commutateur PCIe, mais la société a décidé de doubler le nombre de disques. avec le X1011, chaque disque peut atteindre jusqu’à environ 100 Mo/s (ou 400 Mo/s) lorsqu’il est utilisé simultanément. Il a l’air sympa et assez compact cependant.

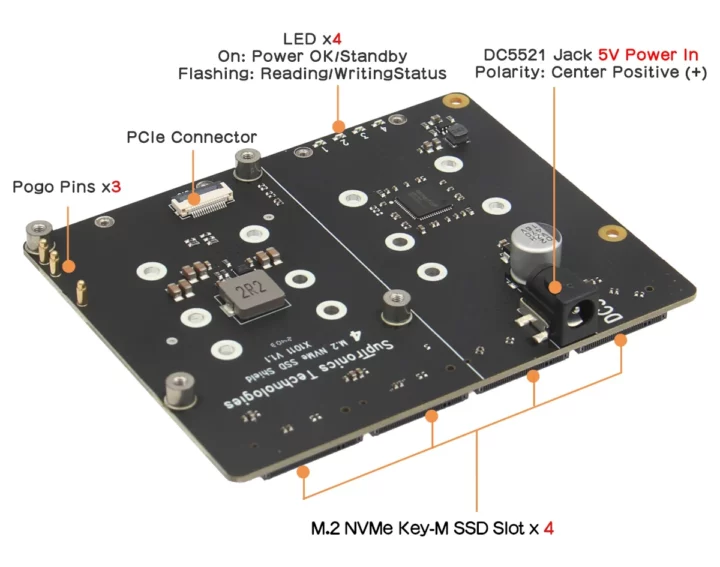

Spécifications du Geekworm X1011 :

• SBC pris en charge – Raspberry Pi 5 et autres SBC avec un connecteur PCIe FPC 16 broches compatible et des trous de montage
• Chipset – Commutateur de paquets PCI Express ASMedia ASM1184e avec 1 port PCIe Gen2 x1 en amont et 4 ports PCIe Gen2 x1 en aval
• 4x sockets M.2 pour une capacité de stockage allant jusqu’à 16 To (4x 4 To) avec SSD M.2 NVMe 2280/2260/2242/2230 (SATA non pris en charge)
• Transferts de données maximum – Jusqu’à 5 Gbit/s PCIe 2.0
• Interface hôte – Connecteur FFC Raspberry Pi 5 PCIe (câble FFC 37 mm fourni)
• Remarque – Le démarrage NVMe n’est pas pris en charge car le micrologiciel Raspberry Pi ne prend actuellement pas en charge les commutateurs PCIe.
• Gestion de l’alimentation
  • 5V/5A DC via FFC et broches pogo (en utilisant le port USB-C du Pi 5)
  • 5 V/5 A CC via prise d’alimentation CC 5,5/2,1 mm.
  • Convertisseur abaisseur DC/DC délivrant un maximum de 10A pour alimenter les SSD
  • Compatible avec l’état d’alimentation en veille HAT+, s’éteignant automatiquement lorsque le Raspberry Pi 5 s’éteint.
  • Important : N’alimentez pas le Raspberry Pi 5 via son port USB-C en même temps si vous utilisez la prise DC.
• Dimensions – 109 x 87,2 mm

Bien que l’interface PCIe du Raspberry Pi 5 puisse être configurée pour passer au PCIe Gen 3 x1, cela n’aidera pas car le commutateur PCIe ne prend en charge que le PCIe Gen 2 x1. Cela signifie que nous nous retrouvons avec une solution qui offre à peu près les mêmes performances de lecture/écriture séquentielle que les disques durs SATA, bien que dans un format beaucoup plus petit et que les E/S aléatoires seront toujours considérablement plus rapides. Un wiki a été mis en place avec plus de détails techniques et d’instructions pour commencer.

Jeff Geerling a obtenu un échantillon et a confirmé la performance. Il l’a également comparé au kit NAS FriendlyELEC CM3588 alimenté par Rockchip RK3588, qui coûte environ 20 $ de plus pour un système complet, mais avec une interface PCIe Gen3 x4 (PCIe Gen3 x1 (8GT/s) par socket) qui offre de bien meilleures performances et un port 2,5 GbE qui peut transmettre 2,5 fois plus de données au réseau que le Gigabit Ethernet du Raspberry Pi 5. Aucun d’entre eux ne prend en charge les disques SATA, et si vous préférez ce type de disque, le Radxa Penta SATA HAT offre une option viable pour construire un NAS pour le Raspberry Pi 5.

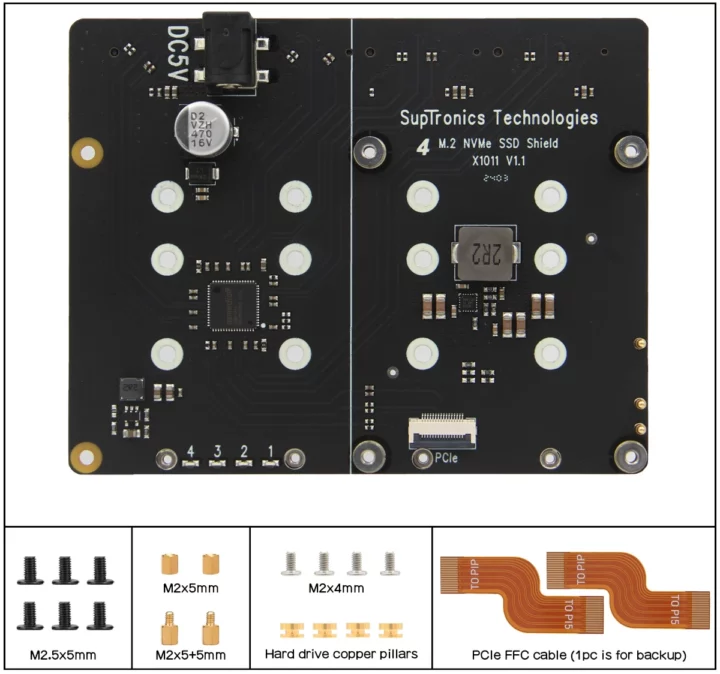

La carte d’extension Geekworm X1011 est livrée avec deux câbles PCIe FFC (dont un de rechange), diverses vis, entretoises et écrous. Il peut être acheté sur Geekworm pour 51 $, sur Aliexpress pour 50 $, et pourrait bientôt être trouvé sur la boutique Amazon de l’entreprise.
