La carte FLIP_C3 ESP32-C3 prend jusqu’à 60 V d’entrée CC, est livrée avec le micrologiciel ESPHome

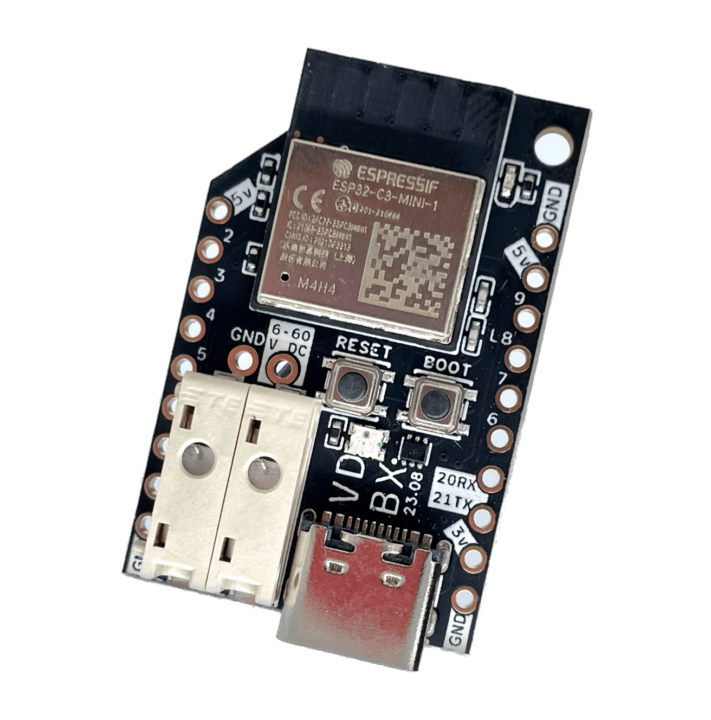

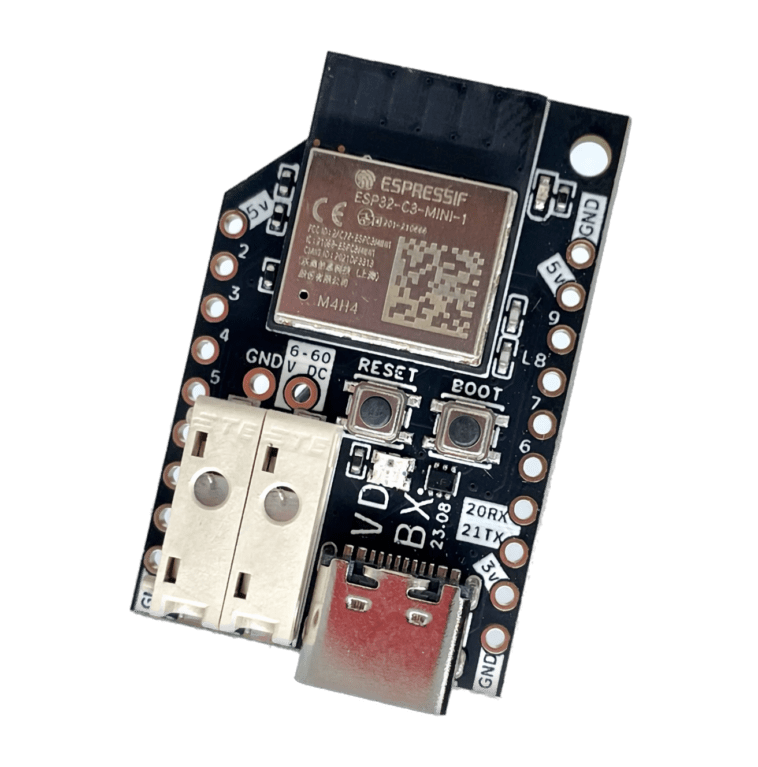

Voidbox FLIP_C3 est une carte matérielle open source alimentée par un microcontrôleur ESP32-C3 WiFi et BLE qui prend jusqu’à 60 V d’alimentation CC alimentant un convertisseur abaisseur CC-CC 5 V/2 A et flashée avec le micrologiciel ESPHome par défaut pour la prise en charge de Home Assistant. .

La carte intègre un connecteur à ressort enfichable, ce qui signifie que des fils toronnés (des embouts ou un étamage sont suggérés) et des fils solides peuvent être utilisés pour déployer l’appareil dans des systèmes hors réseau/alimentés par batterie avec jusqu’à 16 s de LiFePO4 délivrant 48 V via le 6- Port d’entrée 60 V sur la carte ESP32-C3. La LED WS2812B intégrée peut être utilisée comme décaleur de pixel/niveau nul pour des chaînes plus longues de pixels adressables.

L’ESP32-C3 – en raison de sa prise en charge de la connectivité Wi-Fi et BLE – est un SoC populaire pour les solutions IoT et alimente les appareils d’automatisation domestique et industrielle tels que NanoCell v2.1, Spark Analyser, LOLIN C3 Pico et LILYGO T- RSC3.

Il est conçu pour les applications domotiques et est livré avec ESPHome préchargé pour une intégration facile avec Home Assistant. Cependant, il est facile d’installer d’autres micrologiciels tels que Tasmota et WLED sur l’appareil via USB-C et des mises à jour en direct.

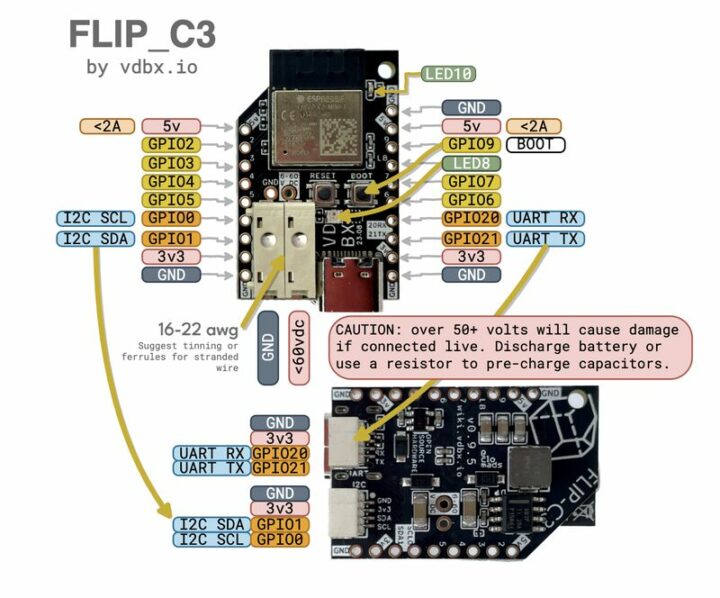

Spécifications FLIP_C3 :

• Microcontrôleur – MCU RISC-V ESP32-C3 à 160 MHz, avec connectivité Wi-Fi et BLE 5 préchargée avec ESPHome pour Home Assistant
• USB – USB-C pour une alimentation et une programmation alternatives ; protection contre le courant inverse depuis l’entrée CC via une diode
• Expansion
  • I2C et UART sur connecteurs JST SH1.0 4 broches compatibles avec les modules Stemma QT et Qwiic
  • Embases 9 broches + 10 broches avec GPIO, I2C, UART, 5V,. 3,3 V et GND
• LED intégrées
  • LED RVB WS2812B avec D-Out envoyée à L8 sur l’en-tête à broches
  • LED d’état
• Boutons – Démarrage, Réinitialisation
• Convertisseur abaisseur 5V/2A intégré
  • Puissance – Jusqu’à 10 W (avec refroidissement)
  • Tolérant jusqu’à 50 V CC pour une connexion directe
  • 60 V absolu max (avec résistance de précharge)
• Borne à ressort enfichable pour entrée CC
  • Solide : 24 – 16 AWG
  • Toronné : 22 – 18 AWG
  • Connecteur d’alimentation pass-through 2x2P 2/54 pour empilage

Les applications typiques de la carte FLIP_C3 incluent :

• Déployer de courtes séries de LED adressables à l’aide d’une sortie à niveau décalé du WS2182B, et
• Lecture des données Daly BMS via UART et utilisation du convertisseur abaisseur intégré pour alimenter un pack Li-ion 14s ou LiFePo4 16s.

La carte est open source et les fichiers matériels sont hébergés sur OSHWLab. Un support sur rail DIN 3D peut être téléchargé à partir des imprimables.

Le FLIP_C3 est disponible sur Amazon et Tindie pour 20 $. Plus d’informations sur le produit et d’autres projets VoidBox sont disponibles sur la page wiki de Voidbox.
