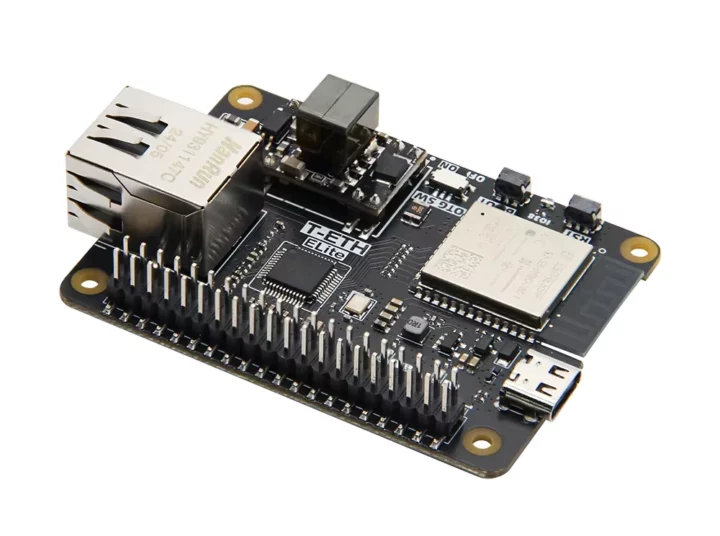

LILYGO T-ETH-Elite est une carte IoT alimentée par ESP32-S3 avec un port Ethernet RJ45 prenant en charge PoE et un en-tête GPIO à 40 broches pour les boucliers empilables offrant une prise en charge de la connectivité cellulaire LoRaWAN, 2G, NB-IoT ou/et 4G LTE.
La carte ESP32-S3 permet aux utilisateurs de créer des passerelles avec connectivité Ethernet, WiFi, Bluetooth, GNSS, LoRaWAN et cellulaire (2G, NB-IoT, 4G LTE), et ils peuvent facilement changer de modules cellulaires pour répondre à des exigences spécifiques.

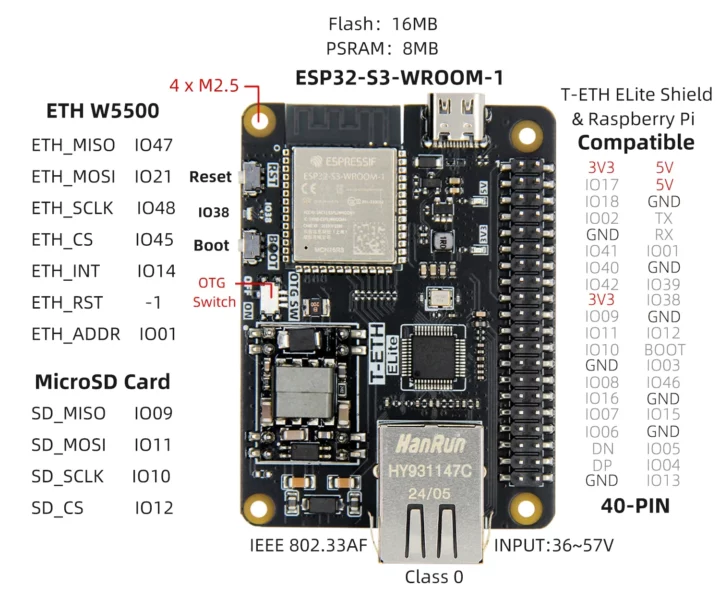

Spécifications LILYGO T-ETH-Elite :
- Module sans fil – Espressif ESP32-S3-WROOM-1
- Microcontrôleur – ESP32-S3R8 Tensilica LX7 double cœur jusqu’à 240 MHz avec 512 Ko de SRAM, jusqu’à 8 Mo de PSRAM
- Stockage – 16 Mo de mémoire flash
- Connectivité – WiFi 4 et Bluetooth LE 5
- Antenne PCB
- Stockage – Emplacement pour carte MicroSD
- Mise en réseau – Port Ethernet RJ45 10/100 Mbps via puce SPI vers Ethernet W5500
- USB – Port USB Type-C pour l’alimentation et la programmation
- Extension – Connecteur GPIO 40 broches (principalement) compatible Raspberry Pi pour shields (jusqu’à 23x GPIO, USB 2.0, UART, 5V, 3.3V et GND)
- Divers
- Boutons de réinitialisation et de démarrage
- LED utilisateur (IO38), LED d’alimentation 5 V et 3,3 V
- Commutateur USB OTG
- Source de courant
- 5 V/500 mA via le port USB-C
- 36 V à 57 V via PoE (802.3af)
- Dimensions – 67 x 50 mm

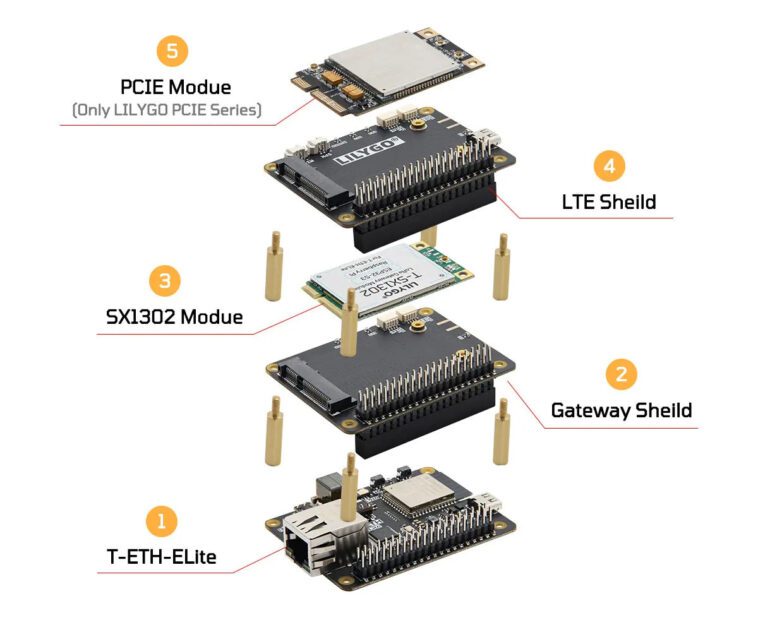

La carte T-ETH-Elite peut être équipée d’une ou plusieurs cartes d’extension empilables connectées via l’en-tête GPIO à 40 broches :

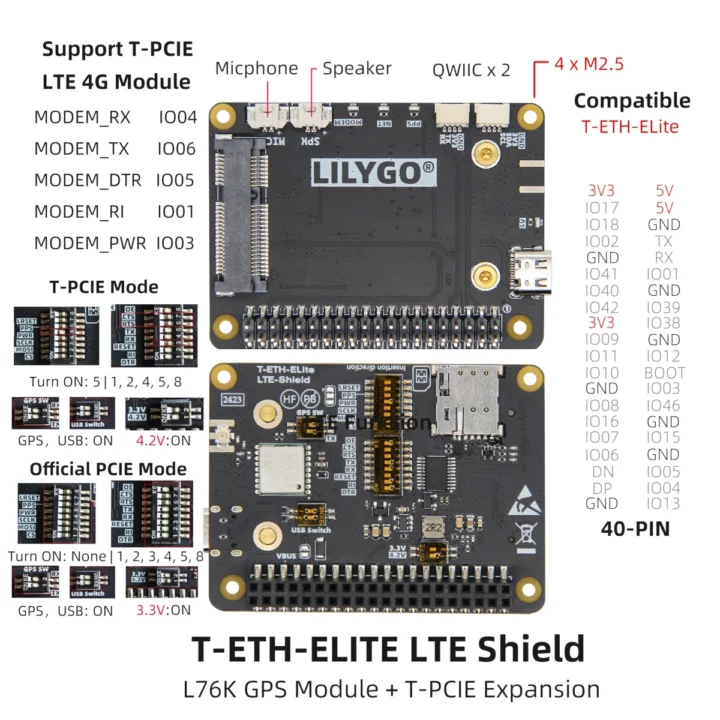

- LTE Shield avec module GPS L76K et extension T-PCIe pour modules mPCIe cellulaires de la société :
- Carte réseau NB-IoT 2G T-PCIE SIM7000X
- Carte réseau NB-IoT série T-PCIE SIM7020X
- Carte réseau 4G LTE Cat 4 série SIM7600X T-PCIE
- Série T-PCIE A7608X-H 4G LTE Cat 4
- Série T-PCIE A7670X 4G LTE Cat 1
- Gateway Shield avec module GPS L76K et module passerelle LoRa mPCIe SX1302 de la société

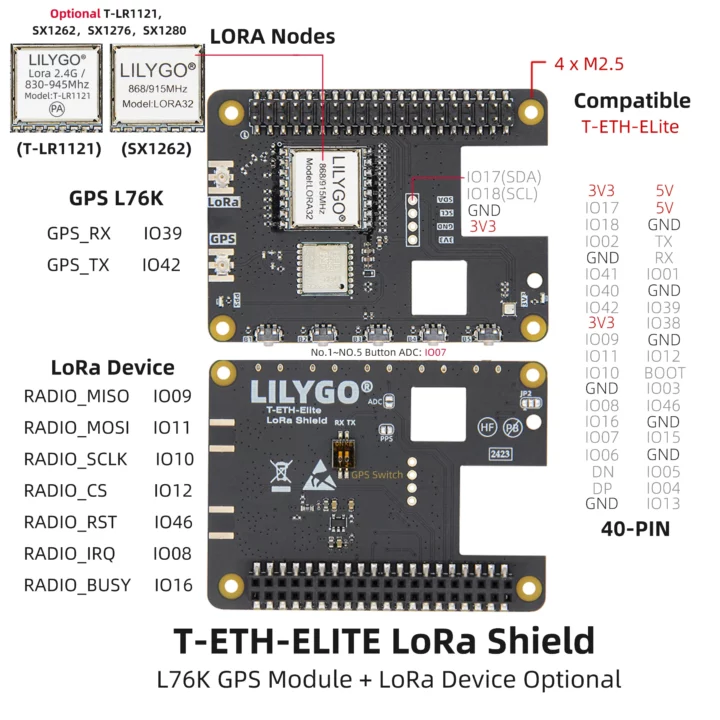

- Shield LoRa avec module GPS L76K et module LoRa optionnel soudé sur la carte soit LR1121, SX1262, SX1276, SX1280
Le shield T-ETH-Elite Gateway ressemble au shield LTE, sauf qu’il ne dispose pas de l’emplacement pour carte SIM, des connecteurs pour microphone et haut-parleur, et qu’il n’a pas de commutateur DIP pour la configuration LoRa (uniquement un commutateur DIP à 2 broches pour le GPS). Le shield LTE et le shield Gateway peuvent être empilés l’un sur l’autre, mais pas le shield LoRa. Il ne peut être utilisé directement qu’avec la carte T-ETH-Elite.
Ce n’est pas la première carte Ethernet ESP32 avec PoE de la société, car nous avons déjà abordé les ESP32-S3 T-Internet-POE et T-ETH-Lite entre autres, et ils partagent tous le même référentiel GitHub avec une longue liste d’exemples PlatformIO/Arduino avec client/serveur, WebSockets, I2C, SPI, etc… Les commits récents ajoutent des exemples de code spécifiques à la carte et aux shields T-ETH-Elite :
- Exemples de boucliers LoRa – LoRa_Receive_Interrupt, LoRa_Transmit_Interrupt, échantillon de test d’usine
- Exemple de test de bouclier de passerelle – T-ETH-Elite-Gateway-Shield
- Exemple de test de bouclier LTE – T-ETH-Elite-LTE-Shield
La carte ESP32-S3 LILYGO T-ETH-Elite peut être achetée sur AliExpress pour 28,98 $, frais de port compris. Vous trouverez également le Gateway Shield (13,98 $), le module concentrateur SX1302 avec antenne (59,98 $) et le LTE Shield (16,98 $) sur cette page. Vous trouverez les modules cellulaires T-PCIe sur une page séparée avec des prix allant de 10,98 $ à 39,98 $.
