La carte Espuno Pi Zero ESP32-C6 prend jusqu’à 60V Entrée DC, propose une interface RS-485 (crowdfunding)

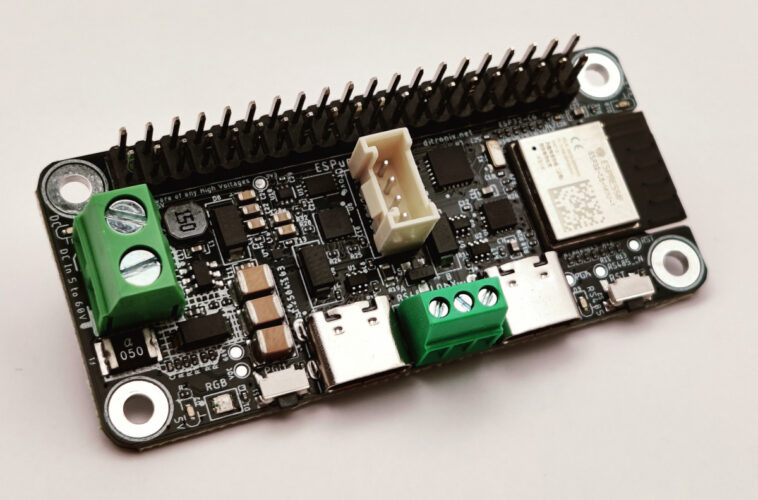

Espuno Pi Zero est une carte Raspberry Pi Zero de taille basée sur un WiFi 6 ESP32-C6-MINI-1, BLE, et 802.15.4 sans fil et un SMPS qui permet une entrée DC jusqu’à 60V via un borne à 2 broches.

La carte dispose également de deux ports USB-C, l’un connecté à l’ESP32-C6 et l’autre à une puce USB-TO-SERE CH343P, un en-tête GPIO de 40 broches, un connecteur Grove, un terminal à 3 broches pour RS-485, DMX, Profibus et quelques boutons et LED.

Espuno Pi Zero Spécifications:

• ESP32-C6-MINI-1-N4 ou ESP32-C6-MINI-1U-N4
  • SOC – ESPRESSIF Systems ESP32-C6 RISC-V à 32 bits monocore 32 bits chronométrés jusqu’à 160 MHz ROM 320KB, 512KB SRAM, RISC-V à faible puissance @ jusqu’à 20 MHz
    • Processeur
      • RISC-V monocore 32 bits a chronométré jusqu’à 160 MHz
      • RISC-V Core à basse puissance jusqu’à 20 MHz
    • Mémoire / stockage – ROM 320KB, 512KB SRAM
    • Sans fil – 2,4 GHz WiFi 6, Bluetooth 5.0 et 802.15.4 Radio (pour Thread / Zigbee)
  • Stockage – Flash de 4 Mo
  • Antenne
    • ESP32-C6-MINI-1-N4 – Antenne PCB
    • ESP32-C6-MINI-1U-N4 – Antenne externe
• Stockage – 64kbit 24c64 i2c eeprom
• USB
  • Port 1x USB Type-C UART (CH343P)
  • Port 1x USB Type-C connecté à ESP32-C6
• Expansion
  • En-tête GPIO compatible Raspberry PI à 40 broches via PCA9671 GPIO Extender
  • Connecteur I2C à 4 broches
  • Bloc de borne RS-485 à 3 broches avec prise en charge de la norme d’éclairage DMX512, Modbus et Profibus
• Mission
  • RTC à bord
  • Réinitialiser et boutons utilisateur
  • LED d’alimentation, RVB LED
• Alimentation électrique
  • 5V via l’un ou l’autre des ports USB-C
  • 5 à 60V DC via un terminal à 2 broches pour les batteries ou les panneaux solaires
  • 5V SMPS 600MA
  • 3V3 LDO 700MA
• Dimensions – 65 x 30 mm (Raspberry Pi Zero Form Facteur)

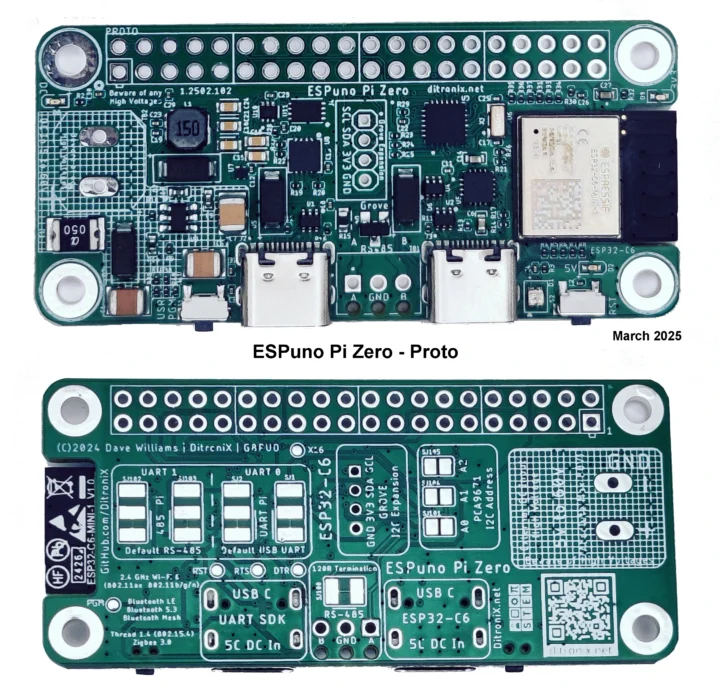

Ditronix (Dave Williams) affirme que le conseil d’administration peut être programmé avec Arduino, Circuitpython, le framework ESP-IDF, Platformo, Tasmota, Esphome, etc. Le référentiel GitHub pour le projet dispose actuellement de quelques éléments de données de composants, d’une description de la carte et d’un répertoire de code avec une structure de porte-porte pour GPIO, automatisation, RS485, Grove et Radios, mais aucun échantillon réel.

Le conseil d’administration est conçu pour l’éducation STEM pour les systèmes d’éclairage RS485, DMX / DMX512, le contrôle Modbus RTU, la surveillance de l’énergie solaire, la robotique, les drones et les applications industrielles. J’avais l’impression d’avoir déjà écrit sur une carte ESP32 avec une entrée 60V DC, et en effet, le Voidbox FLIP_C3 basé sur un module WiFi et BLE ESP32-C3 prend en charge jusqu’à une plage d’entrée de 6V à 60V (pic). L’Espuno Pi Zero a une conception plus grande avec la prise en charge de plus de fonctionnalités et un SoC sans fil ESP32-C6 plus puissant.
