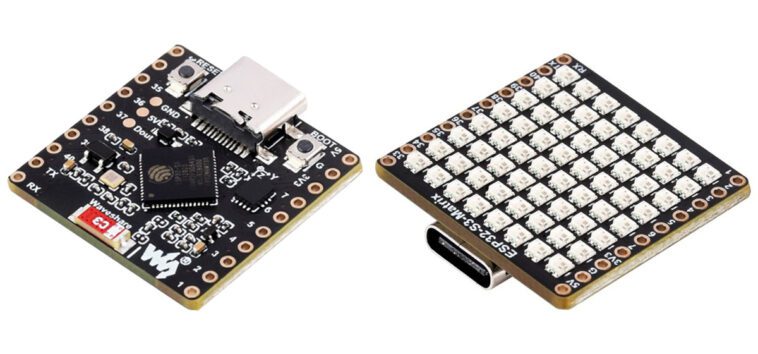

Le Waveshare ESP32-S3-Matrix est une carte de développement de microcontrôleur conçue pour les applications AIoT, dotée d’une matrice LED RVB 8 × 8 plus grande (64 LED) par rapport à la matrice LED RVB 5 × 5 (25 LED) sur l’ESP32-C3/ESP32. Carte basée sur « C3FH4 RGB » / « PICO D4 RGB ». En plus de cela, la carte Waveshare comprend deux connecteurs 10 pour les GPIO, UART et les signaux d’alimentation, ainsi qu’un capteur d’attitude QMI8658C intégré (capteur IMU à 9 axes), ce qui la rend idéale pour les projets de robotique et de contrôle de mouvement.
Récemment, nous avons vu Waveshare introduire des produits abordables qui sont parfaits pour le développement embarqué, comme le module LCD tactile IPS de 1,69 pouces à 15 $, la carte ESP32-C6-Pico à 6,99 $, la carte ESP32-S3-Tiny à 4,99 $ et bien plus encore, n’hésitez pas à les consulter. dehors si cela vous intéresse.
Spécifications de la carte de développement Waveshare ESP32-S3-Matrix :
- MCU – Systèmes expressifs ESP32-S3FH4R2
- CPU – Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA
- Mémoire – 512 Ko de RAM, 2 Mo de PSRAM
- Stockage – Flash QSPI de 4 Mo
- Connectivité – WiFi 4 2,4 GHz et Bluetooth 5.0 LE avec prise en charge d’un réseau maillé longue portée, jusqu’à 2 Mbps
- Matrice LED – 8 x 8 LED RVB adressables
- Capteur – QMI8658C 6D MEMS IMU avec capteur 9 axes (accéléromètre 3 axes, gyroscope 3 axes, magnétomètre 3 axes)
- Connectivité et interfaces
- Jusqu’à 15 broches GPIO multifonctions via 2 connecteurs à 10 broches au pas de 2,54 mm
- Les interfaces périphériques incluent SPI, I2C, UART, ADC, PWM
- Antenne – Antenne PCB 3D
- Gestion de l’alimentation – LDO à faible décrochage ME6217C33M5G capable de fournir 800 mA (max.)
- Caractéristiques supplémentaires
- Broche Dout intégrée supplémentaire (pour connecter des LED externes)
- Bouton RESET et bouton BOOT
- Dimensions – 25 x 25 mm

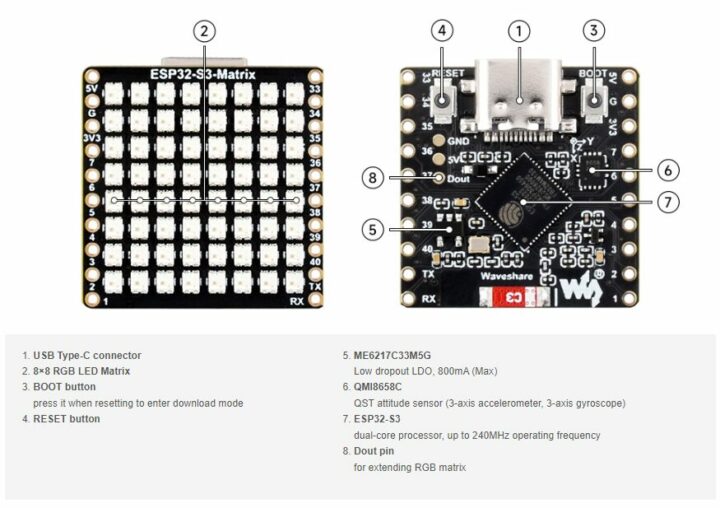

Comme les autres cartes waveshare, la société fournit un diagramme de spécifications détaillé, facilitant l’identification de chaque composant majeur de la carte. Ce diagramme fonctionne également comme un guide de dépannage, car vous pouvez désormais identifier rapidement tout composant défectueux en utilisant le diagramme comme référence.
La société fournit également un schéma de brochage vous permettant de démarrer facilement avec la carte ou d’ajouter d’autres périphériques à la carte.
Concernant la prise en charge logicielle, la carte peut être programmée avec ESP-IDF, Arduino IDE et MicroPython, disponibles sur leurs sites Web respectifs. Une documentation supplémentaire, telle que le schéma de brochage, le guide d’installation, des exemples d’images en direct et des liens vers toutes les ressources, sont disponibles sur leur page wiki.
Vous pouvez acheter la carte Waveshare ESP32-S3-Matrix sur Amazon pour 15,99 $ (frais de port compris) et sur Aliexpress pour 10,26 $ plus frais de port. Alternativement, il peut également être acheté directement dans la boutique Waveshare au prix de 8,99 $ (hors frais de port).
