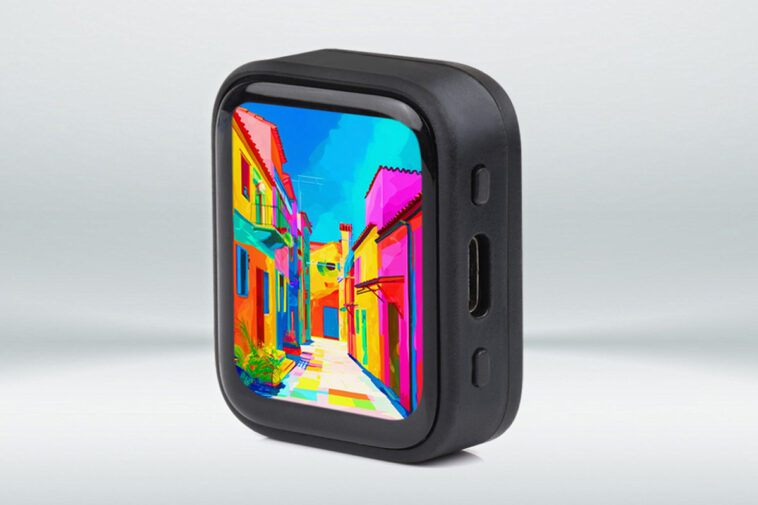

La carte ESP32-S3 entièrement fermée comprend un AMOLED de 1,8 pouces, un microphone et un haut-parleur pour les applications audio IA

Waveshare ESP32-S3-Touch-AMOLED-1.8 est une carte de développement ESP32-S3 avec un écran AMOLED et un support audio AI entièrement logé dans un boîtier en plastique. La caractéristique la plus intéressante de ce devkit est son écran AMOLED de 1,8 pouces avec un rapport de contraste de 100 000:1 et un large angle de vision de 178°, ainsi que la prise en charge de la parole AI grâce à son microphone et son haut-parleur intégrés, ainsi qu’une batterie intégrée pour Applications IoT et IA.

Les autres fonctionnalités incluent une IMU 6 axes QMI8658 pour la détection de mouvement, un RTC PCF85063 pour l’heure et un codec audio ES8311 pour un son de haute qualité. L’ESP32-S3 offre une connectivité Bluetooth et Wi-Fi et la carte dispose également d’un port USB-C pour l’alimentation et la programmation. Le circuit intégré de gestion de l’alimentation AXP2101 permet le chargement et l’optimisation de la batterie, tandis que les pads GPIO, I2C et UART permettent l’extension.

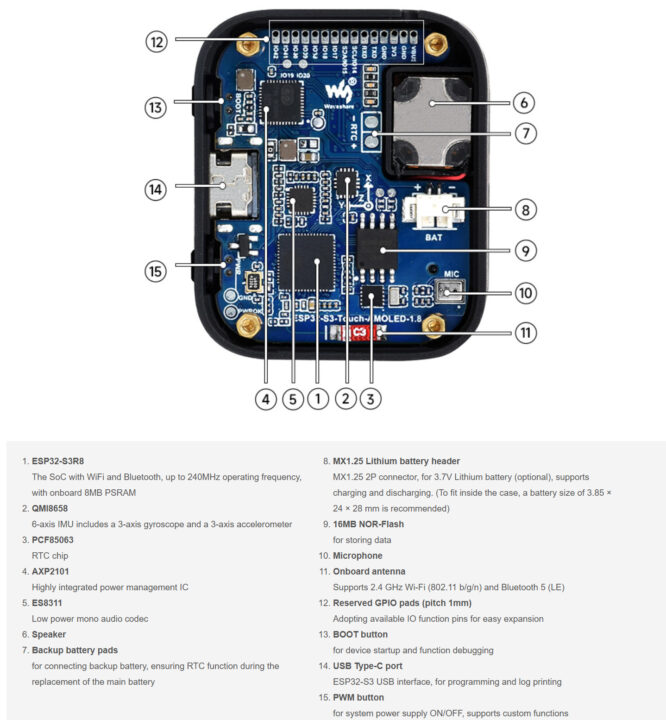

Spécifications de Waveshare ESP32-S3-Touch-AMOLED-1.8

• MCU sans fil – Espressif Systems ESP32-S3R8
  • CPU – Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA.
  • Mémoire – 512 Ko de RAM, 8 Mo de PSRAM
  • ROM – 384 Ko
  • Connectivité – WiFi 4 2,4 GHz et Bluetooth 5.0 LE avec prise en charge d’un réseau maillé longue portée, jusqu’à 2 Mbps.
• Stockage
  • Mémoire flash de 16 Mo
  • Prise en charge de la carte MicroSD
• Afficher
  • Écran AMOLED de 1,8 pouces
  • Résolution 368 x 448, 16,7 millions de couleurs
  • Rapport de contraste de 100 000:1, angle de vision de 178°
  • Pilote d’affichage SH8601, interface QSPI
  • Contrôleur tactile capacitif FT3168, interface I2C
• Audio
  • Codec audio mono basse consommation ES8311
  • Microphone et haut-parleur intégrés
• USB – 1x port USB Type-C pour l’alimentation et la programmation
• Capteurs – QMI8658 IMU 6 axes (accéléromètre 3 axes + gyroscope 3 axes)
• Expansion

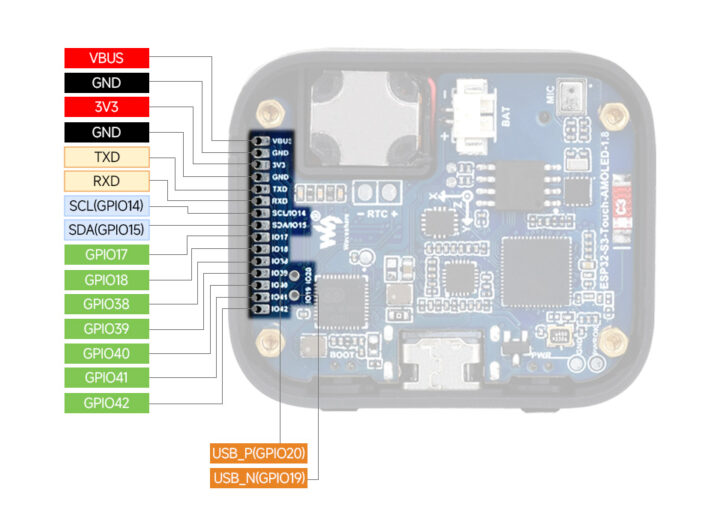

  • Embase à 15 broches au pas de 1 mm avec 7x GPIO, 1x I2C, 1x UART, VBUS, 3,3 V et GND
  • 2 pads pour USB 2.0 (également IO19 et IO20)
• Divers
  • Boutons PWR et BOOT
  • Puce RTC PCF85063 alimentée par la batterie principale au lithium via la puce AXP2101 avec des tampons de batterie de secours
• Pouvoir
  • 5V via port USB-C
  • Connecteur MX1.25 pour batterie Lithium 3,7V (en option)
  • Le PMIC AXP2101 gère l’alimentation de l’USB-C et du connecteur de batterie
• Dimensions
  • Dimensions de l’écran – 34,94 x 28,70 mm
  • Dimensions extérieures – 45,20 x 37,60 mm

Waveshare fournit divers logiciels, outils et ressources qui fonctionnent avec cette carte de développement d’écran AMOLED. Ceux-ci incluent la prise en charge des frameworks Arduino IDE et ESP-IDF, en plus de cela, ils fournissent également un package de carte ESP32, des bibliothèques et du code de démonstration. Tous ces détails et bien d’autres encore peuvent être trouvés sur le wiki. La société a également mentionné que le module prend en charge la reconnaissance vocale hors ligne, avec accès à divers grands modèles disponibles en ligne.

Nous avons déjà parlé de Waveshare ESP32-S3-AMOLED-1.91, une autre carte de développement ESP32-S3 avec un écran AMOLED, mais le design est rectangulaire et il lui manque les fonctionnalités audio du nouveau devkit. Nous avons également parlé d’un module LCD tactile IPS Waveshare de 1,69 pouces à 15 $. Le module a le même facteur de forme que cette carte, mais il ne s’agit que d’un écran et n’inclut pas de MCU intégré.

La carte de développement d’écran Waveshare ESP32-S3-Touch-AMOLED-1.8 est au prix de 26,59 $ sur AliExpress, 36,99 $ sur Amazon, et la boutique Waveshare la propose pour 29,99 $ avec une batterie au lithium MX1.25 de 3,7 V.
