La carte ESP32-C6-Bug WiFi 6, Bluetooth LE et 802.15.4 prend un bouclier Ethernet PoE (financement participatif)

Nous avons déjà couvert une gamme de cartes ESP32-C6, mais aucune ne prend en charge Ethernet et PoE jusqu’à présent, et la carte ESP32-C6-Bug apporte cela à la table grâce au bouclier Esp32-Bug-Eth avec une puce Ethernet W5500, une prise RJ45 et un module d’alimentation PoE.

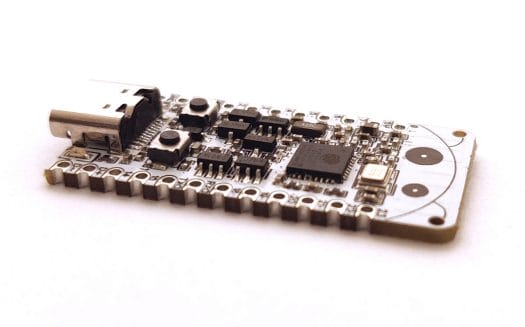

Comme les autres appareils ESP32-C6, la petite carte prend en charge le Wi-Fi 6, le Bluetooth LE 5, ainsi que Thread et Zigbee via sa radio 802.15.4, mais elle intègre également d’autres fonctionnalités intéressantes telles que des trous crénelés pour une soudure facile sur un carte de support et support pour batteries LiPo avec circuits de charge et de protection de batterie intégrés.

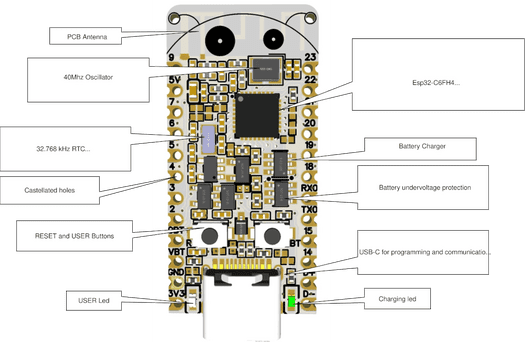

Spécifications de la carte ESP32-C6-Bug :

• SoC-ESP32-C6FH4
  • Cœurs MCU
    • Noyau RISC-V 32 bits à 160 MHz
    • Noyau RISC-V 32 bits à 20 MHz, coprocesseur basse consommation pouvant exécuter des tâches même lorsque le système principal est en état de veille profonde
  • Mémoire – 512 Mo SRAM
  • Stockage – 4 Mo Flash
  • Sans fil – WiFi 6, Bluetooth LE 5 et radio 802.15.4 (Zigbee, Thread, etc…)
• USB – 1x port USB Type-C pour l’alimentation, la programmation et les données
• E/S – 2 connecteurs à 12 broches avec trous traversants et crénelés
  • Jusqu’à 19x GPIO
  • SPI, UART, I2C, I2S, PWM, SDIO, contrôle moteur PWM, ADC 12 bits, etc…
• Divers
  • LED contrôlées par l’utilisateur
  • Oscillateur RTC externe de 32,768 kHz et oscillateur de 40 MHz
  • Boutons de réinitialisation et contrôlés par l’utilisateur
  • Antenne – Antenne PCB
• Source de courant
  • 5V via port USB-C
  • Support batterie LiPo avec
    • Protection contre les sous-tensions et les inversions de polarité
    • Chargement de la batterie intégré et mesure du niveau avec indicateur LED
    • Consommation d’énergie en veille profonde de 20 uA (avec réveil programmé)
  • LDO à faible bruit de 700 mA
• Dimensions – Petit (et compatible avec une planche à pain)

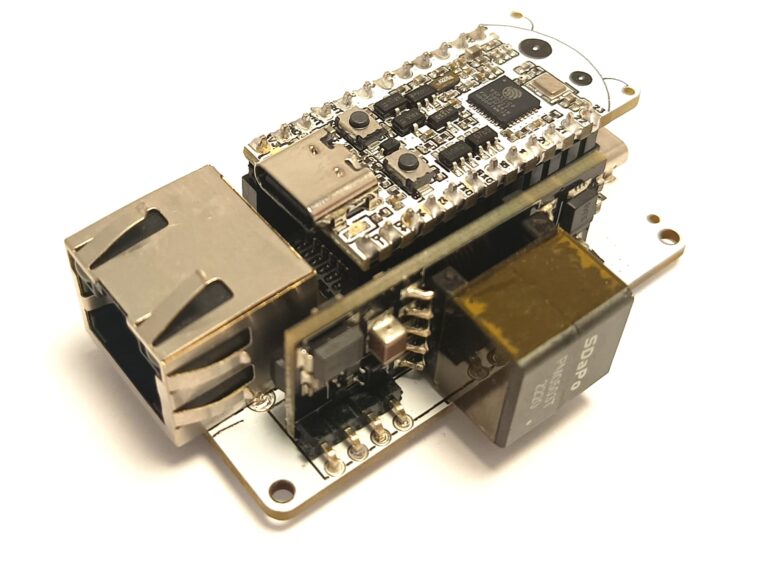

Bien que la carte puisse être utilisée de manière autonome, certains utilisateurs voudront la combiner avec le bouclier Esp32-Bug-Eth pour ajouter à la fois la prise en charge Ethernet 10 Mbps et PoE afin de créer une petite passerelle IoT avec WiFi 6, BLE, Thread, Zigbee et Ethernet.

Caractéristiques de la carte complémentaire Esp32-Bug-Eth :

• Module Ethernet Wiznet W5500
• USB – 1x port USB-C prenant en charge à la fois l’alimentation et les données
• Extension – Connecteur STEMMA-QT pour connecter des périphériques
• Source de courant
  • 5V via port USB-C
  • Prise en charge PoE isolée fournie via le module SDAPO DP1435-5V

L’ESP32-C6-Bug peut être programmé avec le framework ESP-IDF ou l’IDE Arduino avec divers exemples pour ce dernier disponibles sur GitHub à savoir un échantillon clignotant, un échantillon Ethernet pour vérifier la connexion filaire lorsqu’il est utilisé en combinaison avec l’Esp32-Bug- Bouclier Eth, un échantillon d’affichage OLED I2C et un robot de télégramme poussant le capteur BMP280 vers Telegram via sa connexion Ethernet. À l’heure actuelle, la connectivité Zigbee et Thread nécessite l’utilisation de l’ESP-IDF, et elle n’est pas implémentée dans le cœur Arduino ESP32.

La documentation matérielle comprenant une fiche technique, des schémas PDF, la nomenclature (BoM) et des modèles 3D peut être trouvée sur un référentiel GitHub distinct. Prokyber sro crée également deux boîtiers imprimables en 3D pour la carte ESP32-C6-Bug uniquement et le combo avec le bouclier Ethernet que vous trouverez sur Thingiverse.

Prokyber sro a lancé la carte ESP32-C6-Bug sur Crowd Supply avec un objectif de financement de 1 500 $. Les récompenses commencent à 29 $ pour la carte ESP32-C6-Bug uniquement, et le bouclier Esp32-Bug-Eth ajoute 34 $ supplémentaires, ce qui signifie qu’un système complet coûterait 63 $ avant l’expédition, ce qui pourrait rendre la solution difficile à vendre. Les frais d’expédition ajoutent 8 $ aux États-Unis et 18 $ dans le reste du monde, et les bailleurs de fonds doivent s’attendre à ce que leurs avantages soient expédiés d’ici août 2024, à condition qu’il n’y ait pas de problèmes inattendus.
