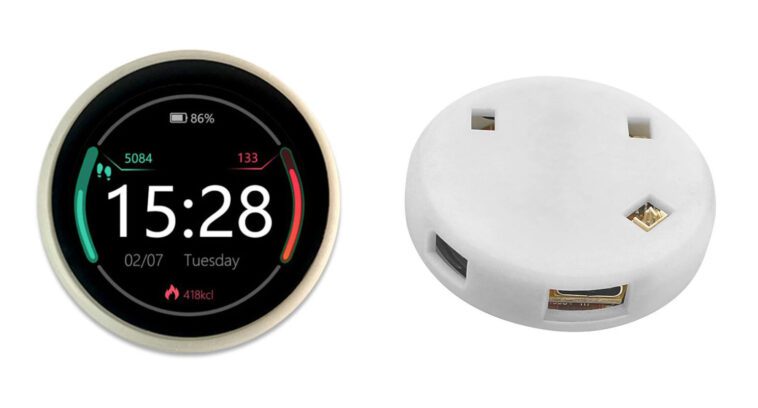

La carte ESP32-C3 compatible Arduino et LVGL est dotée d’un écran tactile rond de 1,28 pouce entièrement logé dans un boîtier

L’ESP32-2424S012 est une carte de développement WiFi et BLE ESP32-C3 avec un écran tactile couleur rond de 1,28 pouce entièrement logé dans un boîtier en plastique noir ou blanc et adapté à la bibliothèque Arduino et LVGL. Comme nous le verrons plus loin, certains l’ont également utilisé avec les firmwares Tasmota et ESPHome.

Nous avons déjà évoqué plusieurs petites cartes ESP32-S3/ESP32-C3 avec un écran rond, comme la carte ESP32-S3 LILYGO T-RGB, la carte ESP32-S3 Round SPI TFT avec écran tactile 1,28″ de Makerfabs, la Dual Roundy de SB Components, mais elles ne sont pas livrées avec un boîtier du tout, ou seule la face avant est couverte, mais le dessous est nu. L’ESP32-2424S012 est assez similaire, mais il peut être acheté avec un boîtier qui couvre à la fois l’avant et l’arrière avec quelques ouvertures pour les connecteurs d’extension.

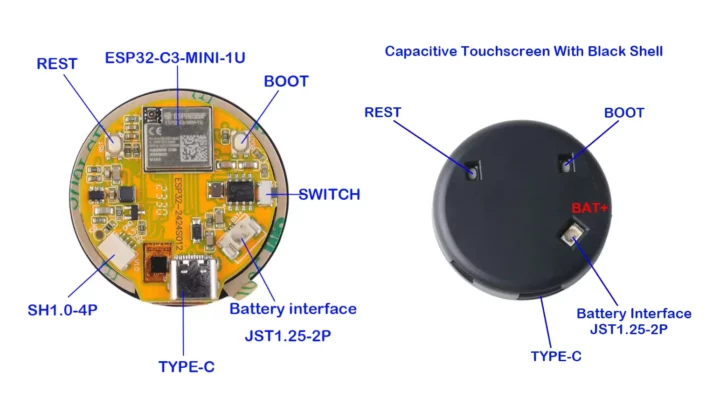

Spécifications de la carte ESP32-2424S012 :

• Module sans fil – Module ESP32-C3-MINI-1U de Espressif Systems
  • SoC – Microcontrôleur ESP32-C3 RISC-V à 160 MHz avec 400 Ko de SRAM, WiFi 4 2,4 GHz, Bluetooth 5.0 LE et Mesh
  • Stockage – 4 Mo de mémoire flash
  • Antenne – connecteur d’antenne u.FL
• Écran – Écran LCD IPS rond de 1,28 pouce avec couleurs 16 bits, résolution 240 × 240 ; basé sur le contrôleur GC9A01 ; écran tactile en option (CST816D)
• USB – 1 port USB Type-C pour l’alimentation et la programmation
• Extension – Connecteur UART JST-1.0 à 4 broches
• Divers – Boutons de réinitialisation et bouton ; interrupteur marche/arrêt
• Source de courant
  • 5 V via le port USB-C
  • Connecteur JST-1.25 à 2 broches pour batterie
• Dimensions
  • 38,5 x 37 mm (sans boîtier)
  • Environ 42 mm ∅ avec boîtier
• Poids – Environ 20 grammes

Nous vous fournissons un fichier zip (remarque : votre navigateur peut émettre un avertissement de sécurité en raison de l’utilisation de HTTP au lieu de HTTPS) avec un exemple de code Arduino, des spécifications, des photos, une fiche technique, un manuel d’utilisation pour utiliser la carte avec l’IDE Arduino, des outils et des instructions de flashage.

Mais j’ai remarqué que la carte n’est pas nouvelle et a commencé à apparaître il y a environ un an, avec des gens qui voulaient l’utiliser avec Tasmota ou ESPHome/Home Assistant. GitHub a également 5 projets pour la carte ESP32-2424S012. J’ai intégré une courte vidéo qui utilise la carte comme contrôleur de lecteur multimédia avec ESPHome.

Il existe trois/quatre variantes du plateau :

• Carte sans écran tactile et sans boîtier
• Carte avec boîtier blanc ou noir, mais sans écran tactile
• Tableau avec boîtier blanc ou noir et écran tactile

J’ai d’abord trouvé l’écran rond ESP32-2424S012 ESP32-C3 sur Banggood où il est vendu entre 14,93 $ et 20,78 $, mais il est également disponible sur AliExpress à des prix légèrement inférieurs. Le M5Dial est une autre alternative avec un ESP32-S3, un écran tactile rond de 1,28 pouce et une conception entièrement fermée, mais il est plus épais et plus cher car c’est aussi un bouton/encodeur rotatif.
