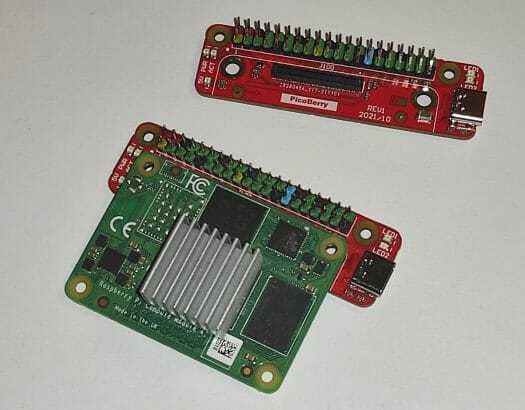

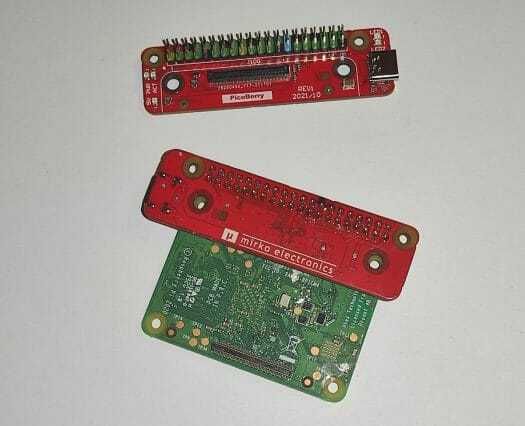

Le PicoBerry de Mirek Folejewski (alias Mirko Electronics) est un matériel open-source, une carte porteuse miniature Raspberry Pi CM4 avec juste un port USB Type-C pour l’alimentation, un en-tête Raspberry Pi GPIO à 40 broches et presque rien d’autre.
À seulement 70 x 20 mm, la carte à 2 couches n’ajoute que quelques LED, à savoir les LED ACT/PWR et deux LED utilisateur, et prend en charge tout module Raspberry Pi CM4 avec flash eMMC, mais pas le Raspberry Pi CM4 Lite puisque la carte n’inclut pas un emplacement pour carte microSD.
Spécifications PicoBerry :
- Systèmes sur modules pris en charge – Raspberry Pi CM4 avec flash eMMC et éventuellement des SoM compatibles tels que Radxa CM5 ou Pine64 SoQuartz64
- USB – USB Type-C pour l’alimentation
- Extension – en-tête GPIO à 40 broches avec la même disposition que sur Raspberry Pi 4 ou d’autres cartes Pi avec un en-tête à 40 broches
- Divers – LED ACT/PWR, 2x LED utilisateur (vert.rouge)
- Alimentation – 5V DC/3A via le port USB-C,
- Dimensions – 70x20mm (PCB 2 couches)
La carte a été conçue avec Altium et KiCad, et les fichiers de conception matérielle, y compris les schémas, la disposition des circuits imprimés, les fichiers BoM et Gerber, sont disponibles sur GitHub, tous publiés sous la licence matérielle ouverte CERN OHL v1.2. Mirko est également en train d’obtenir des certifications OSHWA pour le conseil d’administration sur la base de le Tweet qui nous a informés du conseil.
Ce n’est pas la première carte de support miniature de ce type pour le Raspberry Pi Compute Module 4, et la carte de support MinCab CM4 d’Uptime Lab est à peu près de la même taille, mais n’expose que le port USB Type-C et quelques points de test, ce qui la rend plus adaptée au serveur ou applications de passerelle sans module d’extension. Le PicoBerry est probablement aussi mieux adapté aux modules CM4 avec WiFi et Bluetooth mais offre également la possibilité d’ajouter un Raspberry Pi HAT si nécessaire.
Ce n’est pas non plus la première conception matérielle open source de Mirek, et nous avons couvert sa conception Femto – un minuscule module Raspberry Pi RP2040 – en août dernier, et vous trouverez d’autres projets basés sur Raspberry Pi CM4 sur son compte GitHub, tels que la carte porteuse MirkoPC. pour créer un mini PC ou le nœud de réseau BitPiRat Bitcoin. Aucun des modèles ne semble être produit en série, mais il propose de temps en temps quelques échantillons de bricolage sur Twitter.
-
